Создание стандартных 3D-форм арматурных стержней путем вращения отгибов и изгибов

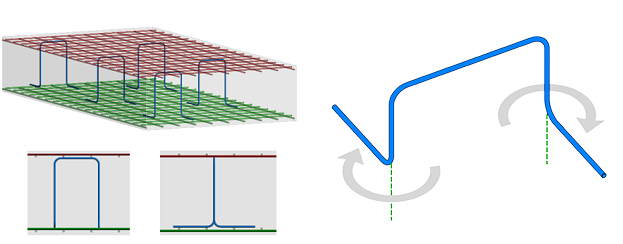

Размещайте арматурные стержни с повернутыми 3D-отгибами или изгибами и вращайте отгибы или изгибы существующих стержней. При повороте отгибов или изгибов на концах арматурного стержня создается 3D-форма арматурного стержня, если сегменты стержня, отгиба и изгиба больше не находятся в одной плоскости.

Форма стержня будет соответствовать существующей форме с аналогичным углом вращения, или будет создана новая форма с различными интервалами вращения отгибов. Арматурные стержни произвольной формы также можно сопоставить с формой арматурных стержней с вращающимися отгибами/изгибами, чтобы обеспечить для таких стержней извлечение данных производителя.

Совет: Чтобы действовал режим соответствия формы, отгибы должны быть включены в определение формы арматурного стержня. Для этого:

1. На вкладке «Конструкция» панель «Армирование» щелкните стрелку и выберите «Параметры армирования».
2. В диалоговом окне «Параметры армирования» «Общие параметры армирования» установите флажок «Включить отгибы в определение формы арматурного стержня».

Эти 3D-формы и существующие многоплоскостные арматуры отображаются на видах в плане и изометрических видах в обозревателе форм арматурных стержней или при изменении формы существующей арматуры.

Требуемую форму можно выбрать во время размещения арматурного стержня, а также при изменении формы существующего стержня.

Вращение отгиба или изгиба, формы арматурных стержней и нумерация

Вращение отгиба и изгиба учитывается при определении формы арматурного стержня. Для этого необходимо включить отгибы в определение формы арматурного стержня, включив соответствующий параметр в разделе «Параметры армирования». Изгибы всегда определяют форму арматурного стержня.

При нумерации арматурных стержней происходит сравнение формы стержня, длин сегментов, угла вращения отгиба или изгиба для определения номера арматуры каждого стержня.

В простых случаях, где стержни являются прямыми, при наличии одинаковых углов поворота отгибы/изгибы будут удерживаться в одной плоскости и соответствовать форме арматурного стержня с углом вращения 0 градусов (стандартные формы в библиотеке).

Если углы вращения отгибов или изгибов различаются, то они находятся в разных плоскостях. Для каждого интервала в 15 градусов будет создана новая форма.

В следующем примере два арматурных стержня имеют одинаковую форму, так как угол вращения отгиба в начале находится в интервале 15 градусов. Номера арматурных стержней разные, так как углы вращения отгиба различаются (40 и 45 градусов).

Номер арматурного стержня	1	1	3	4
Форма	02	02	Арматурный стержень формы 1	Арматурный стержень формы 1
Вращение отгиба в начале	0°	230°	40°	45°
Вращение отгиба в конце	0°	230°	90°	90°

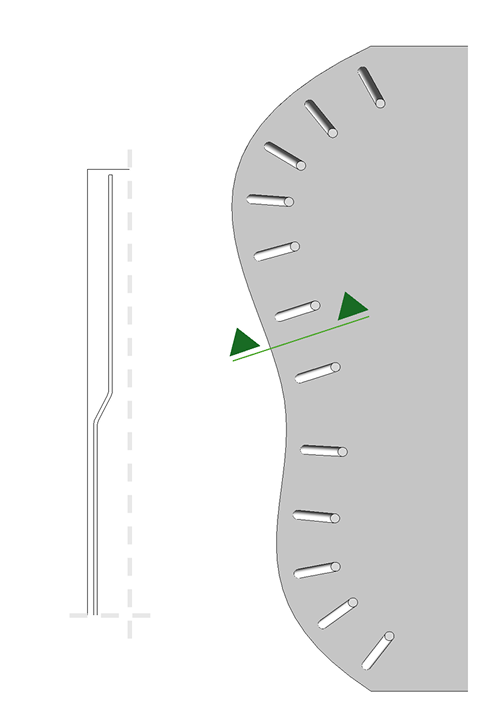

Совет: Данное вращение можно использовать для моделирования связей в стене, распределенных в одном направлении, но соединяющих стержни в другом направлении.

Переопределение длины отгибов или изгибов для каждого экземпляра

Для непосредственного редактирования длины отгибов или изгибов каждого экземпляра арматурного стержня используйте параметр «Переопределить длины отгибов» или «Переопределить длины изгибов» на палитре свойств или в спецификации арматурных стержней. Этот параметр применим к любому арматурному стержню с отгибами или изгибами и требует, чтобы длина отгиба или изгиба была назначена параметру формы арматуры.

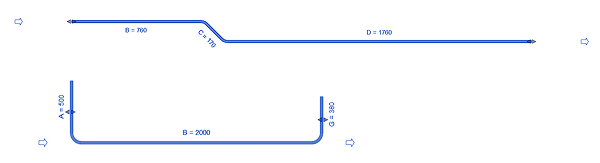

Длину сегментов можно отредактировать на палитре свойств, в спецификации или непосредственно в рабочей области, щелкнув любое из значений.

Армирование по траектории и 3D-отгибы

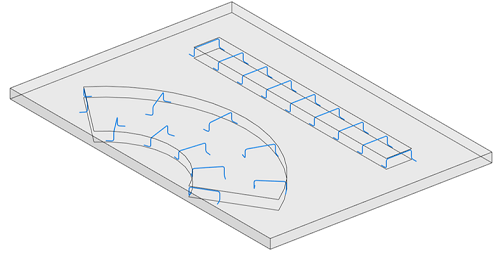

Используйте формы арматурных стержней с 3D-отгибами для армирования по траектории, чтобы распределить места арматурных стержней в проекте.

Совет: Выберите стержень арматуры, проложенной по траектории, и нажмите кнопку пробела, чтобы повернуть его и изменить ориентацию.

Вращение отгиба или изгиба арматурного стержня произвольной формы

Для арматурных стержней произвольной формы поворот изгиба или отгиба по умолчанию (0 градусов) перпендикулярен поверхности-основе.
