Автоматизация преобразования физической модели в аналитическую

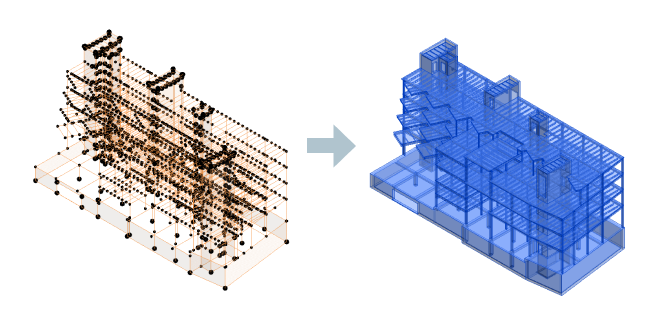

Создайте аналитическую модель несущих конструкций для выбранных физических элементов несущих конструкций. Итоговая аналитическая модель лучше связана и выравнивается по ключевым горизонтальным и вертикальным опорным элементам, созданным на основе физической модели.

Чтобы автоматизировать создание аналитической модели с использованием физической модели в качестве контекста, выполните указанные ниже действия.

Прим.: Элементы, не имеющие линии привязки, игнорируются.

1. На вкладке «Анализ»  на панели «Аналитическая модель несущих конструкций» щелкните значок (Автоматизация аналитических моделей).
2. В раскрывающемся списке выберите (Преобразование физической модели в аналитическую для зданий).
3. Нажмите (Выполнить).

Будет создана аналитическая модель.

Прим.: Инструмент автоматизации предварительно выбирает только поддерживаемые физические элементы без связанных аналитических элементов.

• Выбор можно скорректировать.
• Для запуска автоматизации можно по-прежнему использовать Проигрыватель Dynamo.
  1. На вкладке «Анализ»  на панели «Аналитическая модель несущих конструкций» щелкните значок (Автоматизация аналитических моделей).
  2. В раскрывающемся списке выберите (Адаптация автоматизации).
