Предусмотрена возможность аннотирования области армирования по площади с применением пользовательских обозначений и марок. На них может быть представлена информация о типе армирования, а также конкретные сведения о границе.
Размещение обозначения армирования по площади
- Выберите вкладку «Аннотации»
панель «Обозначение»
(Обозначение армирования по площади).
Прим.: При отсутствии обозначений армирования в проекте их можно загрузить из библиотеки. - (Необязательно) Для автоматического размещения марки выберите вкладку «Аннотации»панель «Обозначение (Обозначение армирования по площади)

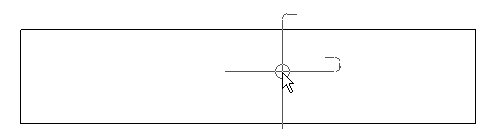

(Авторазмещение). Первый щелчок по арматуре по площади автоматически помещает марку в ее центр.
- Чтобы разместить марку вручную, снимите флажок «Авторазмещение», щелкните один раз для выбора арматуры по площади, а затем еще раз, чтобы разместить марку.

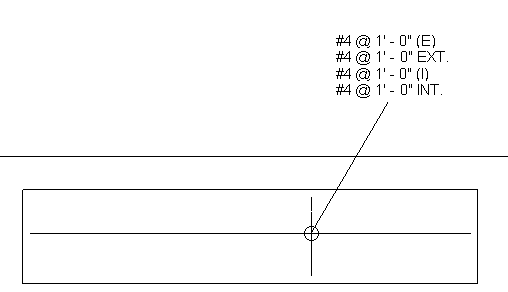

Размещение марки армирования по площади
- Выберите вкладку «Аннотации»панель «Марка»
(Марки по категории).
Прим.: При отсутствии марок армирования в проекте их можно загрузить из библиотеки. - Выберите армирование по площади для размещения марки.
Можно включить свойства интервалов в основном направлении, отредактировав метку марки. Параметры "Интервал в основном направлении" являются доступными параметрами категории.
- Нажмите клавишу ESC для завершения работы с инструментом «Марка».
Прим.: Для устранения ошибок округления, которые могут проявиться при нанесении марок армирования по площади, можно изменить единицы измерения для объема и длины армирования. Выберите вкладку «Управление»панель «Параметры»
(Единицы проекта). В разделе "Объем арматуры" или "Длина армирования" внесите необходимые изменения в единицы измерения, точность округления и представление обозначений.
