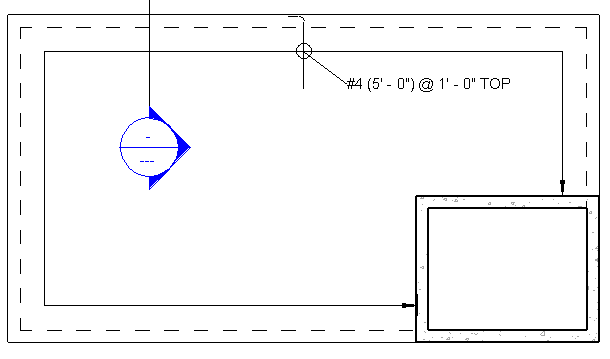

Предусмотрена возможность аннотирования области армирования по траектории с применением пользовательских обозначений и марок. На них может быть представлена информация о типе армирования, а также конкретные сведения о границе.
Размещение обозначения для армирования по траектории
- Выберите вкладку «Аннотации»
панель «Обозначение»
(Обозначение армирования по траектории).
Прим.: При отсутствии обозначений армирования в проекте их можно загрузить из библиотеки. - (Необязательно) Для автоматического размещения марки выберите вкладку «Аннотации»панель «Обозначение» (Обозначение армирования по траектории)
(Авторазмещение). Первый щелчок по арматуре по траектории автоматически помещает марку в ее центр.
- Чтобы разместить марку вручную, снимите флажок «Авторазмещение», щелкните один раз для выбора арматуры по траектории, а затем еще раз, чтобы разместить марку.
Размещение марки для армирования по траектории
- Выберите вкладку «Аннотации»панель «Марка»
(Марки по категории).
Прим.: При отсутствии марок армирования в проекте их можно загрузить из библиотеки. - Выберите армирование по траектории, для которого требуется разместить марку.
- Нажмите клавишу ESC для завершения работы с инструментом «Марка».
