Изменение пользовательского соединения

Изменение компонентов пользовательского соединения.

1. Выберите пользовательское соединение.
2. Выберите вкладку «Изменить | Соединения несущих конструкций»  панель «Соединение»  (Редактировать).
3. В диалоговом окне «Редактирование типа пользовательского соединения» щелкните:
   • («Добавить»), чтобы выбрать субэлементы, входящие в пользовательский тип соединения.
   • («Удалить»), чтобы исключить выбранные субэлементы из пользовательского типа соединения.
     Прим.: При удалении элемента из пользовательского соединения соответствующий элемент будет автоматически удален из проекта, кроме такого элемента в отредактированном экземпляре пользовательского соединения, который будет сохранен в модели в качестве независимого стального элемента. Для некоторых стальных элементов требуется основа (например, болты, модификаторы и т. д.). Элементы, для которых требуется основа, будут удалены из модели для всех экземпляров пользовательских соединений, если они удалены без основы. Положение болтов и анкеров может быть скорректировано в зависимости от присоединенного элемента, который удаляется из пользовательского соединения вместе с болтами и анкерами.

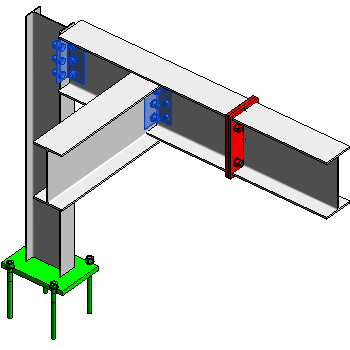

   Прим.: В ранее определенные пользовательские соединения можно добавить стандартные соединения, но только в случае, если начальное количество элементов-основ не изменяется. Например, на изображении ниже исходное пользовательское соединение состоит из двух уголков (синего цвета). Пользовательское соединение присоединяется к несущей колонне, поэтому можно добавить базовую пластину (зеленого цвета). Однако для фланцевого стыка (красного цвета) потребовалась бы дополнительная балка, которая не была присоединена к исходному пользовательскому соединению. По этой причине фланцевый стык невозможно добавить в пользовательское соединение.


4. При редактировании пользовательского соединения можно выполнять следующие операции.

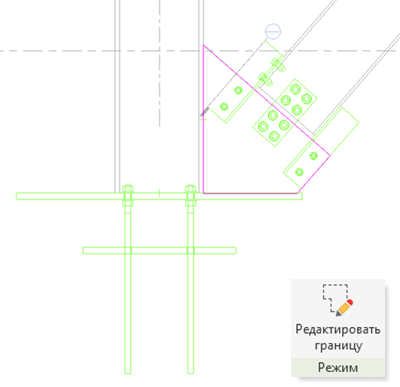

   • Изменять границу пластин, вырезов по контуру, а также массив отверстий, болтов, анкеров и гибких упоров, которые являются частью пользовательского соединения и не управляются стандартным соединением.

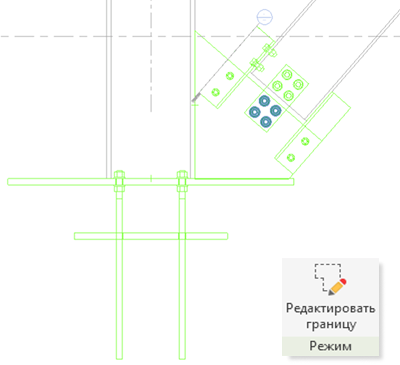

   • Перемещать пластины, профили, сварные швы, болты, анкеры и гибкие упоры, которые являются частью пользовательского соединения и не управляются стандартным соединением.


   • Выбирать только элементы из этого пользовательского соединения. Остальные элементы модели будут выделены серым цветом, и их выбрать будет нельзя.

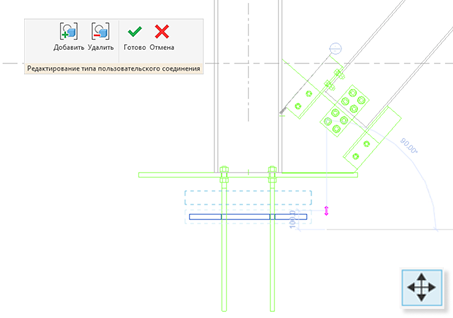

5. На панели «Редактирование типа пользовательского соединения» выберите («Готово»), чтобы принять изменения, или («Отмена»), чтобы закрыть панель без сохранения изменений.

Прим.: Будет выполнено переопределение пользовательского соединения. Если в модели присутствует несколько экземпляров измененного типа пользовательского соединения, все экземпляры будут обновлены (включая параметры экземпляров). Перед выполнением этой операции появится предупреждение.
