Упражнение 1
Пред.: раздел 6 | Далее: раздел 7
В этом упражнении показано, как запустить вашу модель САПР в Autodesk® CFD с помощью Менеджера проекта. Вы пройдете краткое знакомство с интерфейсом Autodesk® CFD и получите опыт навигации по модели, выбора компонентов модели и изменения видимости объекта.
Сначала мы должны ответить на вопросы из раздела 2:
Что вы знаете об этом проекте?
- Каковы рабочие условия?
- 100 м3/H 60 (куб. фут в мин.) вентилятор обеспечивает температуру 20 °C (68 °F) в автомобиле, снаружи которого температура составляет 37 °C (100 °F).
- Какие материалы используются в этом проекте?
- Кузов автомобиля стальной, покрышки резиновые, окна стеклянные, а интерьер выполнен из пользовательского материала.
Что вы хотите знать об эффективности этого проекта?
- Каковы цели данного проекта?
- Равномерное охлаждение на протяжении всего пассажирского тела в передних и задних сидениях.
- Каковы критерии успеха или неудачи?
- Температурная разница между уровнем головы и уровнем ног пассажира, а также между передними и задними креслами не должна превышать 2°.
Что можно изменить в этом проекте для достижения поставленных целей?
- Могут ли быть изменены рабочие условия?
- Да, но сначала нам необходимо изучить условия худшего случая. Меньший вентилятор может быть использован, но больший вентилятор - невозможно.
- Материалы могут быть изменены?
- Нет
- Какие части проекта можно изменить?
- Могут использоваться различные места и углы воздуховода.
- Пути воздуховода могут быть добавлены, если они не пересекаются с внутренним пространством салона.
- Стоимость изменений должна быть сведена к минимуму.
1. Откройте модель в САПР
Файлы геометрии находятся в подпапке Autodesk CFD 2018 Fundamentals\
2. Запустите его в Autodesk® CFD

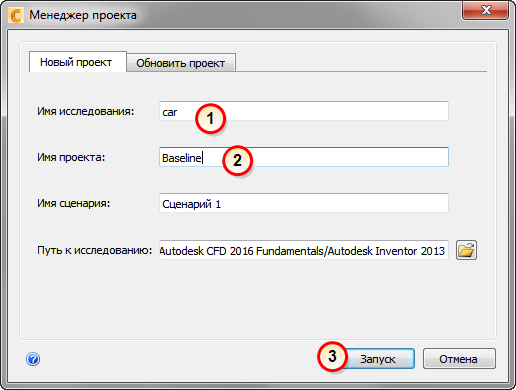

3. В Менеджере проекта, назначьте имена проекту исследования, проекту и сценарию
- Имя проекта исследования = Автомобиль.
- Имя проекта = Базовый.
- Нажмите кнопку Запустить.
При запуске из Pro/Engineer появится подсказка о работе с пересечениями. Выберите «Да», чтобы продолжить.
4. Закройте диалоговое окно «Инструменты геометрии», нажав «Х» в правом верхнем углу
Мы обсудим инструменты геометрии в следующем разделе.
5. Для ознакомления с навигацией потренируйтесь выполнять следующие операции
Поворот, панорамирование и зуммирование модели с помощью мыши.
Увеличение и уменьшение масштаба с помощью колесика мыши. Обратите внимание, что масштабирование ориентировано на курсор мыши.
Увеличение масштаба области при помощи рамки, управляемой мышью (клавиша SHIFT + левая кнопка мышки).
Увеличение масштаба области при помощи команды единовременного зумирования: панель Навигация > меню Зумирование > Зумировать рамкой.
Отмена и повтор зумирования с помощью команд Предыдущий вид и Следующий вид (также на панели Навигация).
Вписывание модели в окно при помощи команды Зумирование отображения (в меню Зумирование).
Изменение вида модели на каркас
, прозрачный
и возвращение к тонированному
с помощью меню Визуальный стиль.Используйте видовой куб для изучения модели с разных углов:
- Для изменения ориентации модели, щелкните на углах, ребрах, гранях видового куба.
- Чтобы повернуть модель под углом 90°, используйте стрелки вращения вокруг видового куба.
Подробнее о навигации по модели...
Выбор режима навигации в САПР (необязательно)
- Откройте Меню приложений (в левом верхнем углу). Выберите Параметры.
- Перейдите на вкладку Навигация.
- Выберите систему САПР в меню Режим навигации
- Нажмите ОК.
- Перезапустите Autodesk® CFD, чтобы применить изменения. (Выберите Да в ответ на запрос о сохранении проекта исследования.)
- Откройте свой проект.
- Подтвердите изменения, выполняя шаги, описанные выше.
6. Практика выбора и отмены выбора объектов
Наведите курсор мыши на изображение автомобиля. Элементы выделяются зеленым цветом при наведении на них курсором мыши.

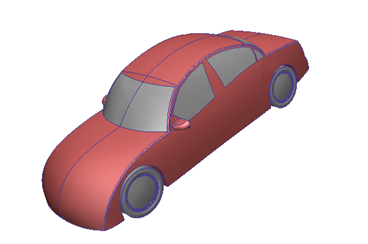

Щелкните левой кнопкой мыши на кузове автомобиля и переместите курсор мыши вне модели. Выбранная деталь становится красной:

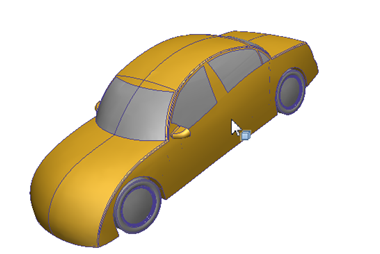

Наведите курсор на выбранный элемент. Его цвет изменится на желтый.
Щелкните левой кнопкой мыши по кузову автомобиля, чтобы отменить его выбор.

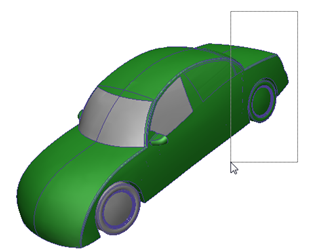

Удерживайте нажатой левую кнопку мыши и перетащите прямоугольник вокруг части автомобиля. Все детали, пересекаемые рамкой, изначально зеленого цвета. Отпустите левую кнопку мыши, и они окрасятся в красный цвет, что показывает, что они выбраны:

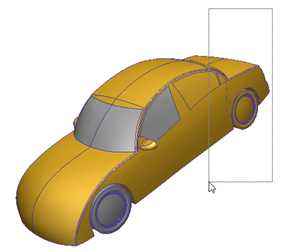

Отмените выбор этих деталей путем перетаскивания через них другого прямоугольника:
Щелкните правой кнопкой мыши и нажмите Выбрать все. Все детали стали красного цвета.
Чтобы отменить выбор всех деталей, щелкните правой кнопкой мыши и нажмите Отменить выбор.
Чтобы задать режим выбора «Поверхность», щелкните правой кнопкой мыши и нажмите (Тип выбора > Поверхность).
Потренируйтесь выбирать и отменять выбор поверхностей путем нажатия и перетаскивания.
Чтобы выбрать все поверхности, щелкните правой кнопкой мыши и нажмите Выбрать все. Для отмены выбора всех объектов нажмите правую кнопку мыши и выберите Отменить выбор.
7. Практика скрытия и отображения объектов
Для изменения типа выбора щелкните правой кнопкой мыши и нажмите Тип выбора > Объем.
Чтобы скрыть детали, щелкните правой кнопкой мыши на детали и выберите Скрыть. Повторите операцию с другими деталями.
Чтобы показать все детали, щелкните правой кнопкой мыши и выберите Показать все.
Чтобы скрыть деталь, удерживайте клавишу CTRL и нажмите средней кнопкой мыши на деталь. Повторите операцию с другими деталями.
Чтобы показать все детали, удерживайте клавишу Ctrl и щелкните средней кнопкой мыши в графическом окне (вне модели).
Для отмены и повторения предыдущих шагов удерживайте нажатой клавишу Ctrl и медленно крутите колесо прокрутки. Это удобно, если вы случайно скрыли или отобразили детали.
Для работы с поверхностями щелкните правой кнопкой мыши и нажмите Тип выбора > Поверхность. Скройте и отобразите поверхности с помощью вышеописанных действий.
Завершите, щелкнув правой кнопкой мыши и выбрав Показать все.
Упражнение выполнено.
