В этом разделе мы познакомимся с основными компонентами пользовательского интерфейса и изучим основы работы с Autodesk® CFD.

Обзор Пользовательского интерфейса Autodesk ® CFD

Это стандартная компоновка интерфейса пользователя Autodesk ® CFD:

1. Графическое окно: вид модели

Цвет фона в графическом окне Autodesk ® CFD задается цветом фона в САПР.

Чтобы изменить это, откройте Меню приложения, нажмите Параметры и измените параметр Цвет фона на Пользовательский.

2. Лента: основы

Лента находится в верхней части интерфейса пользователя. Используйте их для взаимодействия с моделью на всех стадиях моделирования.

Организация и соглашения об именовании

Каждая лента имеет простую иерархическую структуру:

1. Вкладка: организация верхнего уровня ленты. Все команды на вкладке имеют общее назначение и либо поддерживают определенный этап в процессе моделирования (Настройки и Результаты), либо помогают достичь конкретной цели (Вид и Начало работы).
2. Панель: группы тесно связанных команд.
3. Команда: отдельная команда на ленте. Команды представлены в различных формах, включая кнопки и меню.

Во всех разделах справки по Autodesk® CFD под процедурами имеются в виду конкретные команды, доступные на ленте. Для наглядности каждая ссылка состоит из имени вкладки, после которой идет имя панели, а затем имя команды (Вкладка > Панель > Команда).

Например, это ссылка на команду Менеджер решений в панели Моделирование вкладки Настройка.

(Вкладка «Настройка» > панель «Моделирование» > Менеджер решений).

Всплывающие меню

В строке заголовка некоторых панелей. маленькая стрелка указывает на то, что дополнительные элементы управления расположены на панели в раскрывающемся меню. Для просмотра этих элементов управления нажмите на стрелку в заголовке панели:

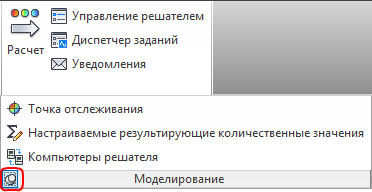

По умолчанию меню пропадает после перемещения мыши. Чтобы заблокировать выпадающее меню, щелкните значок булавки:

Чтобы скрыть выпадающее меню, снова нажмите на значок булавки.

Адаптация Ленты

Внешний вид ленты можно изменять в соответствии с вашими предпочтениями.

Изменение местоположения панели

• Наведите указатель мыши на заголовок панели.
• Нажмите и удерживайте левую кнопку мыши.
• Перетащите в требуемое местоположение.

Возврат панели в положение по умолчанию

• Перетащите панель в исходное положение на ленте.
• В качестве альтернативы наведите указатель мыши на панель, пока не появится рамка, и нажмите иконку Вернуть панель на ленту.

Скрытие панели

• Щелкните правой кнопкой мыши по заголовку панели.
• Разверните список Показать панели.
• Снимите флажок «Имя панели».

Свертывание ленты

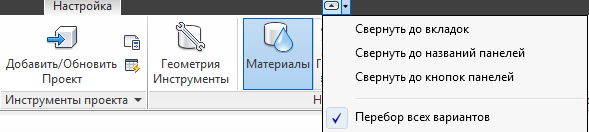

Имеется три режима минимизации Ленты: вкладки, названия панелей и кнопки панелей.

• Чтобы выбрать режим, нажмите на стрелку меню справа от вкладки метки (1) и выберите режим из списка.
• Чтобы минимизировать ленту до выбранного режима, нажмите на кнопку со стрелкой (2). Чтобы восстановить ленту до стандартной конфигурации, снова нажмите на кнопку со стрелкой.

2. Лента: вкладки

На ленте четыре отдельные вкладки Каждый служит для определенной цели, и все используются на протяжении процесса моделирования. Ниже приводится краткое описание элементов управления на каждой вкладке ленты:

Настройка

Используйте вкладку «Настройка», чтобы определить и запустить модель:

• Используйте Инструменты проекта, чтобы обновить проект и управлять инструментами автоматизации.
• Чтобы определить параметры моделирования, на панели Настройка задач выберите каждую задачу в направлении слева направо. (Обратите внимание, что каждая задача, за исключением инструментов геометрии, создает дополнительную контекстную панель.)
• Используйте панель Моделирование для работы с одной или несколькими моделями.
• Для управления выбором объектов используйте панель Выбор.

Результаты

Используйте вкладку «Результаты» для визуализации и извлечения результатов данных:

• Создавайте и передавайте изображения для совместной работы и сравнения проектов с помощью панели Изображение.
• Выберите инструмент «Активные результаты» на панели Результаты задач. (Обратите внимание, что каждая задача содержит дополнительную контекстную панель).
• Используйте команды на панели Отчеты для передачи сведений о результатах моделирования.
• Используйте функцию Просмотр, чтобы извлечь информацию о текущем сценарии.
• Если сценарий был продолжен несколько раз или если промежуточные итерации были сохранены, выберите итерацию для просмотра с помощью панели Итерация/Шаг.

Вид

Используйте вкладку «Вид» для управления внешним видом модели и адаптации интерфейса пользователя:

• Сохраните вид и примените его к другим моделям с помощью панели Параметры вида.
• Управляйте отображением модели с помощью панели Вид.
• Настройте пользовательский интерфейс и графическое окно с помощью панели Окна.
• Управляйте положением, ориентацией и масштабом модели с помощью панели Навигация.

Vault

Используйте хранилище Vault для хранения данных Autodesk® CFD и управления ими в Autodesk Vault.

• Используйте Доступ для входа в хранилище Vault из Autodesk® CFD.
• Используйте Рабочее пространство для управления локальной папкой и доступа к ней. В этой папке хранятся данные при их извлечении из хранилища Vault.
• Используйте Статус файла для создания и редактирования моделирования с помощью геометрии, хранящейся в хранилище Vault. Эта функция также позволяет проверять и выдавать файлы моделирования.

Autodesk 360

Используйте Autodesk 360 для синхронизации изображений результатов и файлов установки Autodesk® CFD в папку документов Autodesk 360.

• Используйте команду Файл, чтобы вручную синхронизировать данные с вашей учетной записью Autodesk 360.
• Используйте команду Доступ для управления локального кэша и папками Autodesk 360.
• Используйте Синхронизация моделирования для настройки автоматической загрузки ваших данных в Autodesk 360.

Начало работы и обучение

Используйте вкладку «Начало работы и обучение», чтобы создать или открыть проект исследования и изучить справочные ресурсы:

• Создайте или откройте проект исследования с помощью панели Запуск. (Является альтернативой запуску из CAD.) Вкладка также обеспечивает доступ к инструментам автоматизации проекта перед его открытием и позволяет задавать параметры пользовательского интерфейса.
• Узнавайте о новых функциях с помощью панели Новые возможности.
• Изучайте разделы справки и учебные ресурсы с помощью панели Обучение.
• Просматривайте сведения о программе и информацию о лицензии с помощью панели Информация о продукте.

Сообщество

Используйте вкладку «Сообщество» для взаимодействия с другими пользователями Autodesk® CFD.

• Связаться с другими пользователями Autodesk® CFD. Вы можете обмениваться знаниями, сотрудничать с другими пользователями, а также делиться своими идеями по улучшению работы.
• Расширяйте свой опыт, чтобы быть в курсе новейших технологий и инноваций от Autodesk.
• Участвуйте в программе анализа использования настольных приложений, чтобы помочь нам улучшить Autodesk® CFD.

3. Контекстные панели

Элементы управления на вкладке (Настройка > Настройка задач) и (Результаты > Результаты задач) активируют отдельные режимы задач, которые являются базовыми этапами работы в Autodesk® CFD. Несколько часто используемых элементов управления, связанных с активной задачей, размещаются в дополнительной контекстной панели на правой стороне ленты.

Например, когда активна задача Материалы, на вкладке Настройка появляется контекстная панель Материалы:

Когда активна задача Глобальный, на вкладке Результаты появляется контекстная панель Глобальный:

Активная контекстная панель доступна, когда также выбраны вкладки Вид и Начало работы. Это обеспечивает непрерывный доступ к основным элементам управления после выхода из вкладки Настройка или Результаты.

4. Контекстные панели инструментов

Контекстная панель инструментов обеспечивает удобный доступ к часто используемым функциям, относящимся к текущей задаче. Чтобы открыть контекстную панель инструментов, щелкните левой кнопкой мыши.

Настройка задач (за исключением сетки )

• Для того чтобы назначить или изменить параметры, нажмите кнопку "Редактировать" (a).
• Для отмены выбора объекта, нажмите кнопку "Удалить" (b).
• Чтобы скрыть выбранный объект или отобразить все объекты, кликните «Скрыть» или «Показать все» (c).

Задача «Создание сетки»

• Для того чтобы назначить или изменить параметры, нажмите кнопку "Редактировать" (a).
• Чтобы применить автоматический размер (b), конструкцию уточнения областей (c), выполните диагностику (d) или подавите детали (e), или продолжите (f).
• Чтобы скрыть выбранный объект или отобразить все объекты, кликните «Скрыть» или «Показать все» (g).

Подробнее о работе с сеткой

Задача «Плоскость» (на вкладке «Результаты»)

• Щелкните левой кнопкой мыши на активной плоскости результатов.
• Ориентация плоскости (a).
• Изменение внешнего вида (b).
• Используйте инструменты для работы с плоскостью: «Параметры вектора», «График XY», «Массив» (c).

Подробнее о результатах на плоскостях

5. Меню правой кнопки мыши

Контекстное меню обычно содержит наиболее часто используемые элементы управления в контексте текущего задания. Они обеспечивают удобный доступ к командам без отрыва от модели.

Настройки задач

Для каждой настройки задачи, используйте контекстное меню для изменения типа выбора, выберите и отмените выбор элементов, и откройте соответствующее диалоговое окно "Быстрое редактирование". Кроме того, доступны команды, относящиеся к текущей задаче.

Щелкните правой кнопкой мыши за пределами модели.

Щелкните правой кнопкой мыши деталь (задача «Материалы»).

Щелкните правой кнопкой мыши деталь (задача «Граничные условия»).

Щелкните правой кнопкой мыши деталь (задача «Создание сетки»).

Результаты задач

Для задачи по определению результатов используйте контекстное меню, чтобы изменить внешний вид модели, детали или результаты объекта.

Щелкните правой кнопкой мыши за пределами модели.

Щелкните правой кнопкой мыши по детали.

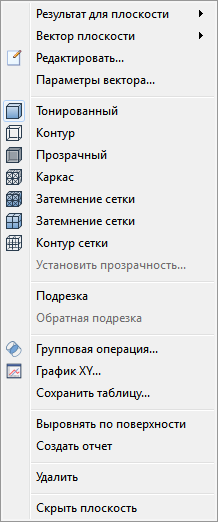

Щелкните правой кнопкой мыши по плоскости или изоповерхности (при активной задаче «Плоскости» или «Поверхности ISO»).

6. Быстрое редактирование диалоговых окон

Диалоговое окно «Быстрое редактирование» является основным инструментом для указания параметров и значений для модели и извлечения результата. Каждая задача имеет уникальное диалоговое окно "Быстрое редактирование", которое содержит поля для конкретных задач. Они являются важнейшими элементами рабочего процесса Autodesk® CFD.

Доступны несколько способов открытия диалоговых окон быстрого редактирования:

• Щелкните левой кнопкой мыши по объекту, а затем щелкните по значку «Редактировать» в контекстной панели инструментов.
• Щелкните правой кнопкой мыши по объекту и выберите Редактировать....
• В строке состояния проекта щелкните правой кнопкой мыши по параметру или объекту и выберите Редактировать....
• В строке состояния проекта дважды щелкните по параметру или ветке задачи.
• Нажмите Редактировать на контекстной панели ленты.

7. Меню приложений

Используйте Меню для управления файлами, изменения настроек, а также для доступа к последнему сохраненному проекту исследования. Щелкните по круглому значку в верхнем левом углу, чтобы открыть Меню приложений.

Подробнее о меню приложений...

8. Панель инструментов быстрого доступа

Панель быстрого доступа находится рядом с Меню приложений (в левом верхнем углу). Это удобное расположение для часто используемых элементов. По умолчанию инструменты отображаются на панели инструментов быстрого доступа:

1. Новый: создайте новый проект.
2. Открыть: откройте проект или предоставьте общий доступ к файлу.
3. Сохранить: сохраните все сценарии и проекты в проекте исследования.
4. Сохранить общедоступный файл: сохраните уменьшенный размер версии файла проекта исследования.
5. Режим выбора: укажите тип объекта, который может быть выбран. Это может быть Объем, Поверхность, или Ребро.
6. Визуальный стиль: определяет внешний вид модели.
7. Список выбора: переключите отображение списка выбора.

Подробнее о панели быстрого доступа...

9. Инфоцентр

Используйте Инфоцентр для входа в Autodesk Network и доступа к Центру подписки.

10. Строка состояния проекта: управление всеми аспектами проекта исследования

Строка состояния проекта является полностью интерактивным инструментом для определения и управления всеми аспектами процессов Autodesk ® CFD. Проектное исследование "Балка" представляется иерархической структурой процессов Autodesk ® CFD из трех основных уровней: исследование проекта, проектирование и сценарий.

Каждый проект исследования включает по крайней мере один проект (с CAD геометрией), а каждый проект включает по крайней мере один сценарий (библиотека материалов, граничные условия и настройки сети, а также связанные результаты расчетов). Проекты отображаются жирным шрифтом черного цвета, а сценарии  — жирным шрифтом синего цвета. Назначения и результаты настройки отображаются тонкими синими буквами в каждом сценарии. Управление анализом осуществляется из этого окна.

Подробнее о каждой ветке в строке состояния проекта...

11. Центр решений

Центр решений — удобная мощная среда для сравнения проектных вариантов. Используйте его для идентификации проекта, удовлетворяющего вашим целям проекта. Центр решений является ключевой частью результатов процесса визуализации.

Подробнее о Центре решений...

12. Панель вывода: просмотр информации о состоянии анализа и важные результаты

• Информация о запуске и заключении анализа хранится на вкладке Окно сообщения.
• Отслеживайте прогресс выполнения анализа с Графиком сходимости.
• Сравнивайте сводные результаты при помощи вкладки Критические значения.
• Сравнивайте визуальные результаты при помощи вкладки Центр просмотра проекта.

При необходимости сверните панель вывода:

Чтобы развернуть панель вывода:

13. View Cube

Autodesk® ViewCube® — это интерактивный инструмент для управления ориентацией модели. Он позволяет удобно задавать стандартный (декартовый) и изометрический вид модели. Инструмент "Видовой куб" дает визуальное представление о текущей точке обзора модели в соответствии с изменением вида.

ViewCube можно использовать для быстрой ориентации модели в любой из 26 предустановленных ориентаций, для поворота модели относительно декартовых осей координат и возврата к ориентации модели по умолчанию.

По умолчанию Видовой куб отображается в одном из углов графического окна в неактивном состоянии. При наведении курсора видовой куб становится активным.

Для ориентации модели переключитесь на один из стандартных видов, поверните текущий вид или выберите исходный вид модели.

Также можно настроить Видовой куб согласно вашим предпочтениям.

14. Список вариантов выбора

Список выбора отображает элементы, выбранные на панели «Настройки задач». Это особенно полезно для точного знания, какие элементы выбраны.

В результатах задач плоскостей и Iso поверхностей, список выбора отображает список существующих плоскостей или Iso поверхностей, соответственно. В "Калькулятор стены", деталей и результатов точек задач, используйте "Список выбора", чтобы взаимодействовать с элементами управления текущего задания.

Чтобы управлять отображением списка выбора, щелкните переключатель на панели быстрого доступа:

15. Строка состояния: просмотр результатов

• Для просмотра числовых результатов на поверхности модели удерживайте нажатыми клавиши SHIFT + CTRL и наведите курсор в нужное место.
• Для просмотра числовых результатов на плоской разрезанной поверхности удерживайте нажатой клавишу SHIFT и наведите курсор на плоскость результатов.

Значения отображаются в строке состояния, расположенной в левом нижнем углу:

16. Панель навигации

Панель навигации представляет собой набор инструментов для управления ориентацией модели и видом. Она не закреплена и располагается поверх и вдоль одной части графического окна. Для активации действия навигации, щелкните по кнопке на панели. Некоторые кнопки имеют дополнительные инструменты в подменю. Для доступа к ним, нажмите маленькую стрелку под кнопкой.

Базовый рабочий процесс

Теперь, после обзора пользовательского интерфейса Autodesk ® CFD , рекомендуется изучить как части взаимодействуют друг с другом и образуют рабочий процесс Autodesk ® CFD. В следующих разделах этого учебного курса рассматриваются более подробно представленные ниже задачи. Сейчас важно понять типовой рабочий процесс.

Настройка модели рабочего процесса

Все настройки задач следуют аналогичному процессу. Существует несколько способов навигации по модели. Вы можете использовать метод, который является наиболее удобным.

Для начала выберите задачу на вкладке «Параметры» (A) или в строке состояния проекта (B):

Чтобы выбрать и определить параметры с помощью ленты:

1. Щелкните левой кнопкой мыши по объекту модели (поверхности или детали).
2. Нажмите Редактировать на контекстной панели.
3. Задайте параметры в диалоговом окне быстрого редактирования.

Чтобы выбрать и определить параметры рядом с моделью:

1. Щелкните левой кнопкой мыши по объекту модели (поверхности или детали).
2. Нажмите кнопку "Редактировать" в контекстной панели инструментов.
3. Задайте параметры в диалоговом окне быстрого редактирования.

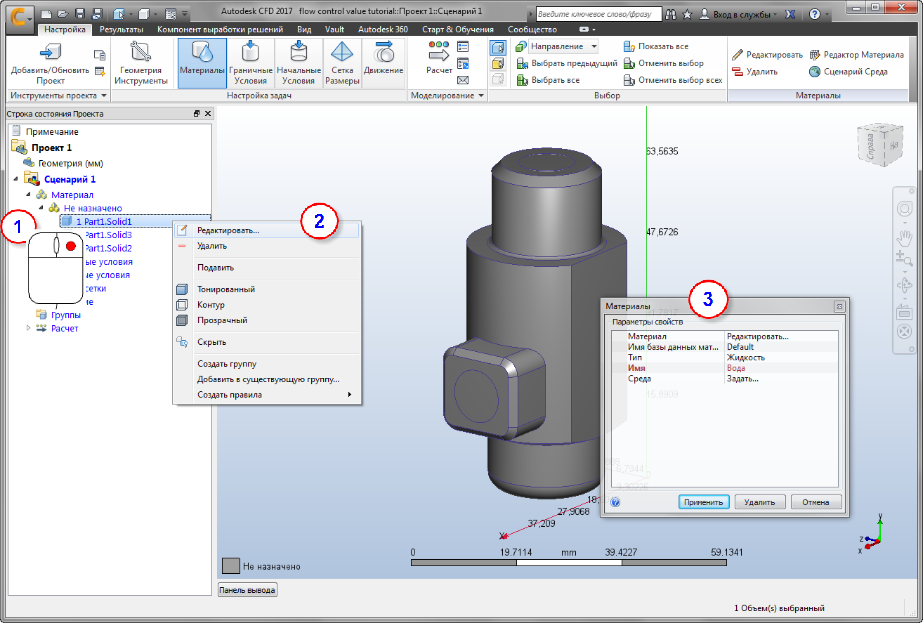

Чтобы выбрать и изменить параметры в строке состояния проекта:

1. Щелкните правой кнопкой мыши по модели или существующему параметру в строке состояния проекта.
2. Нажмите Редактировать...
3. Задайте параметры в диалоговом окне быстрого редактирования.

Чтобы определить и назначить:

1. Откройте диалоговое окно быстрого редактирования. (Щелкните левой кнопкой мыши и выберите «Редактировать» в контекстной панели инструментов). В качестве альтернативы щелкните правой кнопкой мыши по вариантам Материал или Граничные условия в строке состояния проекта и выберите Новый материал или Новое граничное условие соответственно.
2. Задайте параметры в диалоговом окне быстрого редактирования и нажмите Применить.

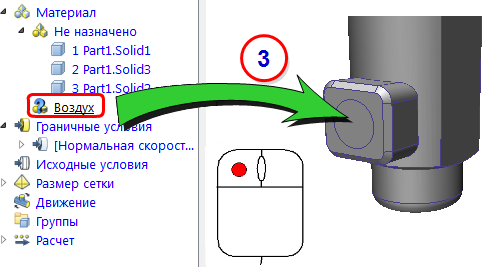

3. Перетащите параметр «Не назначено» из строки состояния проекта на объект модели.
