Упражнение 10
Пред.: раздел 16 | Далее: раздел 17
В этом упражнении демонстрируется использование трассировок для изучения результатов потока.

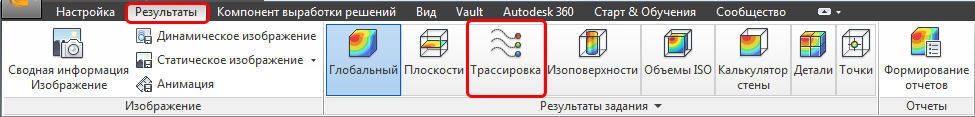

Нажмите Трассировка на вкладке Результаты.
На контекстной ленте «Создать набор» задайте для параметра Тип заполнения значение Область, для параметра Образец заполнения — Сетка, а для параметра Плотность заполнения — 0,1. Нажмите кнопку Добавить.

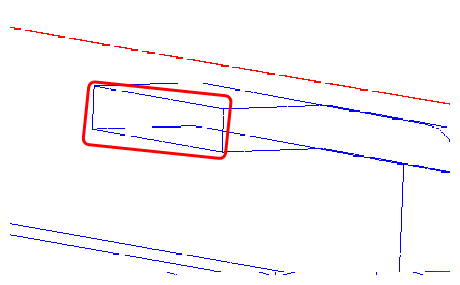

Выберите плоскость:

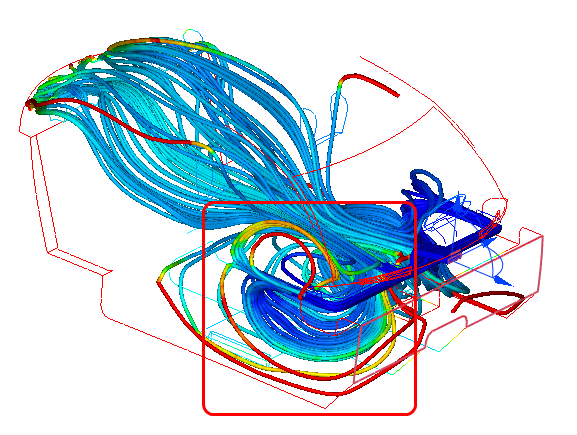

Обратите внимание на рециркуляцию впереди сиденья. Это не дает воздуху распространиться в область задних сидений.
Примечание. Трассировка окрашивается в соответствии с глобальным результатом. На рисунке выше они окрашены в соответствии с температурой.Обратите внимание, что большая часть потока, который достигает задних сидений, исходит из центра салона. Щелкните правой кнопкой мыши за пределами модели и выберите Захватить сводное изображение.
Примечание. Этот вид будет использоваться, чтобы объяснить, почему модель ведет себя именно таким образом, а также для сравнения с другими конфигурациями.Чтобы сохранить трассировку для дальнейшего использования, щелкните правой кнопкой мыши за пределами модели и выберите Сохранить файл настройки просмотра.... Задайте для файла имя Трассировка.
Чтобы удалить трассировку, щелкните по ней правой кнопкой мыши и выберите Удалить.
