Поверхности ISO

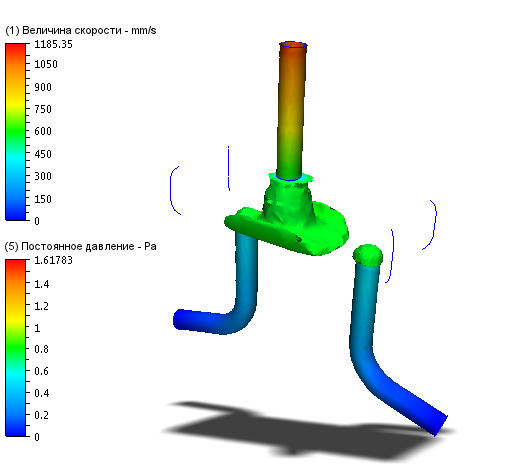

ISO поверхность представляет собой поверхность постоянного значения. Это пример величины скорости ISO поверхности, покрытой статическим давлением. Форма указывает везде в модели iso-поверхность, которая обладает определенной величиной скорости. Цвета указывают на статическое давление в этих местах.
Поверхности ISO являются трехмерным инструментом визуализации, который показывает значение, а также физическую форму характеристики потока. Они полезны для визуализации распределения скоростей в сложных путях потока, а также распределения температуры раскладки в тепловых моделированиях. Вы можете также использовать ISO поверхности для определения местоположения максимальных и минимальных значений для параметра.
Использование поверхностей ISO
Существует несколько способов работы с поверхностями ISO.
На модели. Нажмите непосредственно на модель или поверхность ISO (как показано). Это полезно для поддержания фокуса на модели.

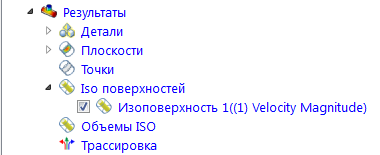

Вне модели. Используйте ветку Поверхности ISO в строке состояния проекта или контекстную панель Поверхности ISO. Это полезно для сложных моделей, в которых удобнее работать вдали от геометрии.
Создание поверхности ISO
- На модели. Щелкните правой кнопкой мыши по модели или рядом с ней (не на существующей поверхности ISO). Нажмите кнопку Добавить поверхность ISO.
- Вне модели. Нажмите кнопку Добавить на контекстной панели Поверхность ISO.
Переименование поверхности ISO
- Щелкните правой кнопкой мыши по нужному объему ISO в строке состояния проекта и выберите Переименовать.
Выбор поверхности ISO
- На модели. Щелкните левой кнопкой мыши по поверхности ISO.
- Вне модели. Нажмите на название поверхности в строке состояния проекта.
Скрытие поверхности ISO
- Снимите флажок рядом с поверхностью ISO в строке состояния проекта. Также можно щелкнуть правой кнопкой мыши по названию поверхности и выбрать пункт Скрыть поверхность ISO.
Удаление поверхности ISO
- На поверхности. Щелкните правой кнопкой мыши. Нажмите кнопку Удалить.
- Вне модели. Щелкните правой кнопкой мыши по требуемой поверхности ISO в строке состояния проекта и нажмите кнопку Удалить.
Изменение представления поверхности ISO
На поверхности. Щелкните правой кнопкой мыши. Выберите параметр.
Вне модели. Нажмите Редактировать на контекстной панели Поверхность ISO и выберите параметр в меню Представление.
Изменение значения «Количество объектов ISO» и «Цвет по результатам»
На поверхности. Щелкните правой кнопкой мыши. Выберите Количество объектов ISO или Цвет по результатам и выберите нужное значение из списка.
Вне модели. Выберите значение в меню Количество и Цвет по соответственно на контекстной панели Поверхности ISO.
Примечание. Значение параметра «Количество объектов ISO» представляет собой скалярный результат, который определяет форму поверхности ISO. Цвет определяется количеством результатов. По умолчанию, они совпадают. Выберите другие скалярные результаты, чтобы отобразить два результата вместе. Например, для температуры — Количество объектов ISO, а для скорости — Цвет по результатам. В результате температура будет отображаться во всех местах в модели, которые имеют одну и ту же величину скорости.
Изменение значения параметра «Количество объектов ISO»
- Перетащите ползунок диалогового окна Элементы управления.
Для изменения длины вектора
- По умолчанию все векторы имеют одну и ту же длину. Для изменения длины вектора перетащите ползунок Длина.
- Чтобы показать векторы разной длины, выберите Диапазон длины. Перетащите ползунки Мин и Макс для изменения диапазона.
- Для масштабирования всех векторов на одну и ту же величину измените значение масштабного коэффициента в разделе Атрибуты.
Объемы ISO
Объем ISO — объем модели, который находится в пределах заданного диапазона результирующего значения количества. В отличие от поверхности ISO, которая отображается в модели, содержащей единственное заданное значение, объем ISO отображается во всех расположениях, находящихся в пределах диапазона этого результирующего значения.

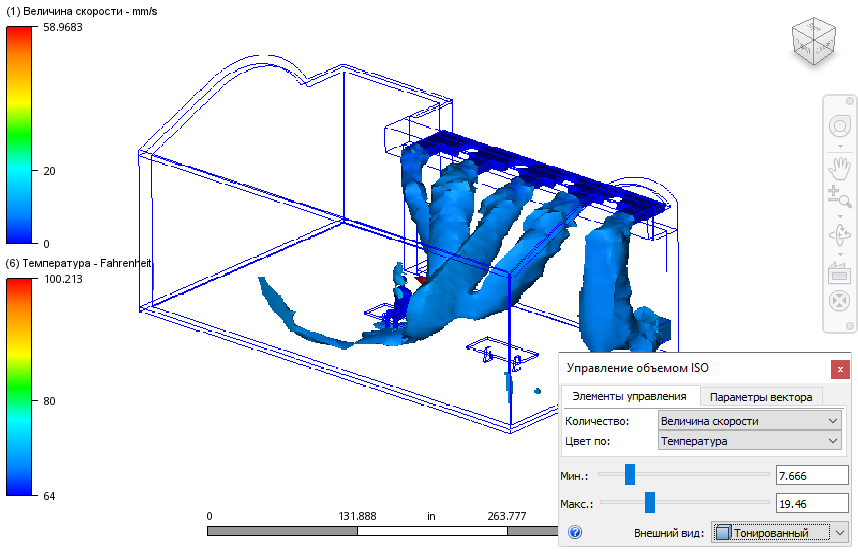

Далее показан объем ISO величины скорости с выделением цветом по температуре. Форма объема ISO указывает на все расположения в модели, которые попадают в указанный диапазон величины скорости. Цвета обозначают температуру.
Чтобы создать объемы ISO и настроить взаимодействие с ними, выберите на ленте команду «Объем ISO». Рабочие процессы для объемов ISO во многом сходны с рабочими процессами для поверхностей ISO.
