Упражнение 12
Пред.: раздел 18 | Далее: раздел 19
В этом упражнении показано, как использовать поверхности ISO для визуализации характеристик потока в 3D.

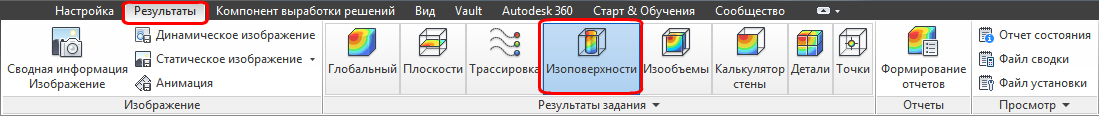

Выберите Поверхности ISO на вкладке Результаты.
Сбросьте диапазон легенды:
- Щелкните правой кнопкой мыши по легенде и выберите Параметры.
- Кликните Сброс в разделе диалогового окна Пользовательский диапазон.
- Закройте диалоговое окно «Параметры обозначения».
Щелкните правой кнопкой мыши за пределами модели и выберите Добавить поверхность ISO. Можно также выбрать команду Добавить на контекстной панели Поверхности ISO.

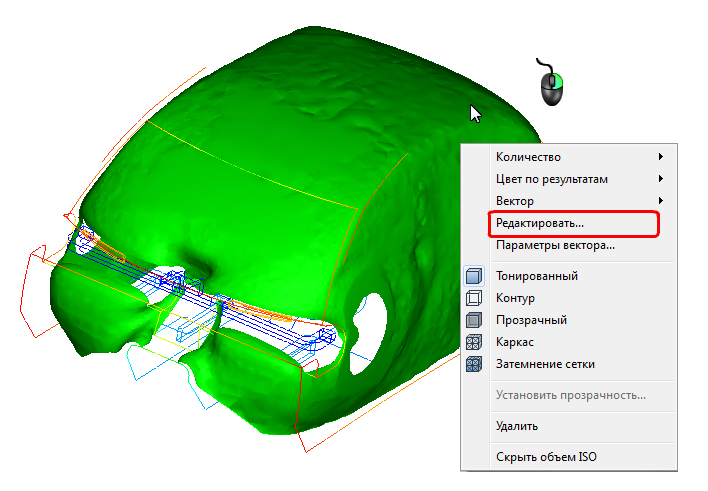

Щелкните по изоповерхности правой кнопкой мыши и выберите Редактировать.
Переместите регулятор, чтобы изменить значение температуры поверхности ISO.

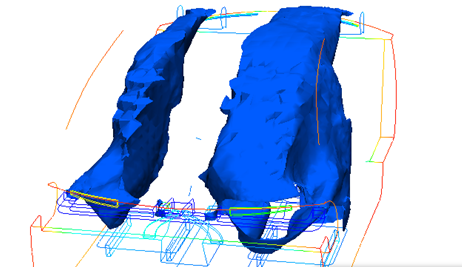

Перетащите его влево, чтобы указать области с низкой температурой:

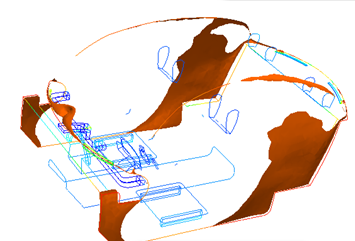

Перетащите его вправо, чтобы увидеть, где температура выше:
Примечание. Поверхности ISO можно использовать для определения асимметричности потока. Также обратите внимание на местоположения зон с самой высокой температурой.

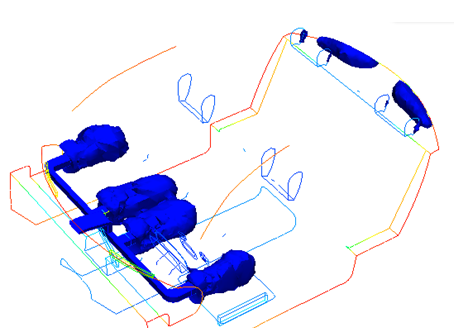

Измените параметры Количество объектов ISO и Цвет по результатам на Величину скорости. Перетащите ползунок влево, пока не станет видна струя потока, выходящая из передних заслонок.
Измените параметр Цвет по результату на Температура.

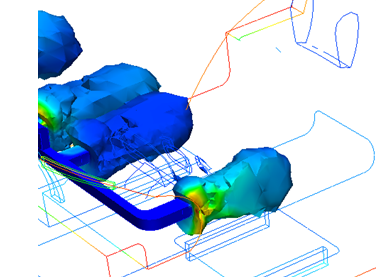

Примечание. Обратите внимание на то, где температура воздуха начинает возрастать:

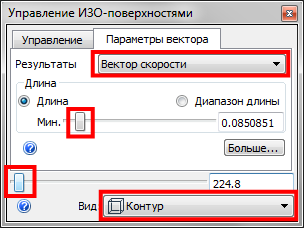

Нажмите вкладку Параметры вектора. Выберите Вектор скорости в меню Результаты. Измените Внешний вид на Контур. Перетащите регуляторы Длина и Значение, чтобы просмотреть поток внутри кабины.

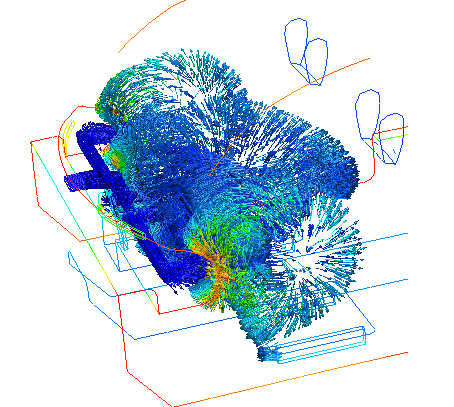

Примечание. Обратите внимание на области с сильной рециркуляцией потока:
Чтобы удалить поверхность ISO, щелкните по ней правой кнопкой мыши и выберите Удалить.
