Просмотр файла

Перед открытием файла для редактирования его можно просмотреть, выбрав этот файл и перейдя в области предварительного просмотра на вкладку «Просмотр».

Просмотр файла в Vault

• Выберите файл.
• В области просмотра выберите вкладку «Просмотр».

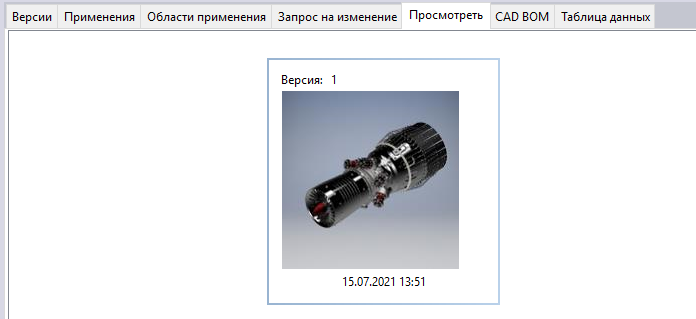

По умолчанию в качестве стиля предварительного просмотра используется вид миниатюр в режиме карусели, с помощью которой можно просматривать предыдущие версии файла в Vault Basic и предыдущие редакции файла в Vault Professional путем циклического перебора. Версии или редакции файла отображаются в верхней части каждой миниатюры, а последняя дата возврата — в нижней части.

Средство просмотра

Средство просмотра содержит инструменты для изучения, проверки и просмотра проекта. Средство просмотра Autodesk автоматически преобразует файлы проектов в представления.

1. На вкладке «Просмотр» щелкните миниатюру для просмотра файла.

2. Выбранный файл отображается в области просмотра с помощью Autodesk Viewer или Autodesk Design Review (в зависимости от параметра, выбранного в разделе Настройка параметров хранилища для просмотра файлов). По умолчанию для просмотра файлов используется Autodesk Viewer.



3. Для просмотра файла в отдельном окне выберите команду «Просмотреть в окне».

   Примечание. Если для просмотра файла выбрано приложение Autodesk Design Review (ADR), убедитесь, что оно установлено. ADR можно бесплатно скачать на сайте https://www.autodesk.com.

   1. Если с выбранным файлом не связан файл визуализации, то просмотреть такой файл будет нельзя. Нажмите кнопку «Просмотреть», чтобы просмотреть файл во внешнем приложении.

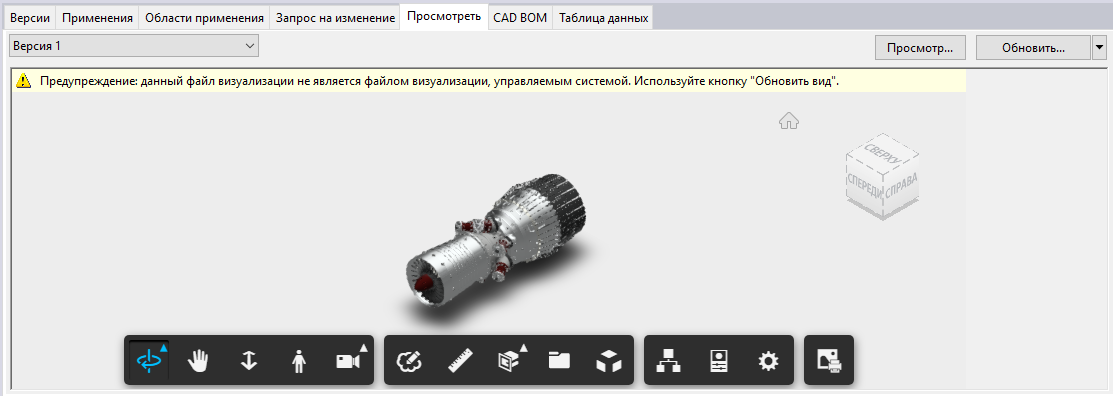

   2. Предупреждающее сообщение отображается, если:

      1. в свойстве файла визуализации «Соответствие визуализации» указано значение «Предыдущая версия» или «Не синхронизировано»;
      2. существуют новые версии связанных файлов;
      3. используется версия файла визуализации, отличная от текущей;
      4. используется версия файла визуализации, отличная от текущей, и синхронизация с версией файла данных не выполнена.

   3. Если отображается предупреждающее сообщение о том, что файл визуализации может быть устаревшим по отношению к новой версии файла данных, можно опубликовать обновленный файл визуализации и прикрепить его к файлу данных, а устаревший файл удалить. На вкладке «Просмотр» нажмите кнопку «Обновить» для обновления файла визуализации до текущей выбранной версии.

4. Используйте элементы управления средства просмотра для масштабирования, панорамирования, печати и т. д. Дополнительные сведения см. в разделе «Панель инструментов средства просмотра».

   Для получения справки по использованию ADR щелкните правой кнопкой мыши файл на вкладке «Просмотр» и выберите «Открыть в Autodesk Design Review». Нажмите клавишу F1 в окне Autodesk Design Review для просмотра справки.

5. Используйте ползунок переключения версий для просмотра журнала изменений файла визуализации.

Поддерживаемые типы файлов

• Средство просмотра Autodesk Viewer в клиенте Vault Desktop Client поддерживает только файлы DWF, DWFx и PDF.
• Для просмотра файлов PNG, TIFF и JPEG в клиенте Vault Desktop Client необходимо установить Autodesk Design Review (ADR).
• Autodesk Viewer в Vault Thin Client поддерживает файлы DWF, DWFx, PDF, JPG, PNG, GIF и BMP.
• Файлы других типов, например DOC и XLS, необходимо скачать из Vault Thin Client и открывать в соответствующих приложениях

Панель инструментов средства просмотра

В нижней части страницы Autodesk Viewer имеется панель инструментов по умолчанию, которая позволяет упростить взаимодействие с проектами и их проверку.

Дополнительные сведения об инструментах средства просмотра см. в разделе Инструменты Autodesk Viewer.
