Группирование строк спецификации

Сведения о группировании строк спецификации.

Сгруппированная строка спецификации — это строка, содержащая несколько вхождений элемента, которые используют один родительский элемент, но имеют одно или несколько свойств строк спецификации с различными значениями. К таким значениям могут относиться значения длины, количества, описаний и так далее.

Сгруппированная строка спецификации отмечается в спецификации значком «Группа» значок.

Почему некоторые строки спецификации сгруппированы

Часто объекты для проекта берутся из одних и тех же инвентарных частей, однако они имеют разные свойства. Например, инвентарный материал может быть обрезан по длине или иметь другую отделку.

Эти компоненты часто имеют одинаковое обозначение, при этом можно различить по другим свойствам.

Из-за того что эти компоненты имеют одинаковое обозначение, они часто объединяются в спецификации САПР. При импорте такой спецификации САПР в хранилище эти сгруппированные строки сохраняются в исходном состоянии, пока администратор не решит сгруппировать строки спецификации по спецификации проекта.

Правила для группирования строки спецификации

Для группирования строки спецификации в Vault должны быть выполнены следующие правила.

• «Автоматически выбирать первый повторяющийся элемент» — установите этот флажок в диалоговом окне «Настройка назначения элемента», чтобы включить функцию «Группировать строки спецификации».

• Группируемые строки спецификации необходимо импортировать из спецификации САПР. Строки спецификации, созданные вручную, не группируются автоматически, несмотря на то что какие-то элементы могут иметь один и тот же номер.

• Если требуется сохранить группы спецификации САПР после импорта, необходимо включить параметр Группировать строки спецификации по спецификации проекта в диалоговом окне «Настройка назначения элемента».

• Обозначения должны совпадать.

• Вхождения элементов должны иметь один родительский элемент.

• Для объединения элементов в сгруппированной строке они должны использовать единицу измерения, которая содержится в том же семействе.

  Например, можно объединить строки, в которых в качестве единиц измерения используются и дюймы, и миллиметры. Однако строки, использующие единицы измерения массы и длины, объединению не подлежат.

• Настройка включения/выключения группы сохраняется при ее разгруппировке. Например, если группа строк спецификации отключается и разгруппируется таким образом, что все строки спецификации отображаются в списке по отдельности, то все разгруппированные строки наследуют настройку "ОТКЛ".

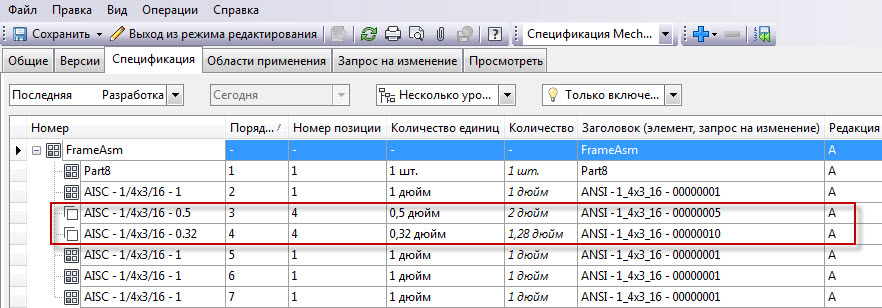

Каким образом в Vault отображаются значения сгруппированных строк спецификации

Если строки спецификации сгруппированы, то в спецификации отображается только одна строка. Если не указано иное, отображаемые значения представляют собой свойства основной строки спецификации.

Сведения

• Основной строкой спецификации является строка с кодом детали. Если ни одна из строк в группе не содержит код детали, то в качестве основной строки выбирается другая строка.

• Положение: положение группы. Если строки разгруппированы, это значение применяется ко всем строкам.

• Порядок строк: порядок строк группы. Если строки разгруппированы, это значение применяется ко всем строкам.

• Количество единиц: если элементы в группе строк спецификации имеют один и тот же тип единиц измерения, но фактические единицы не совпадают, значение основной строки отображается в поле «Количество единиц».

  Примечание. Поле «Количество единиц» не отображается по умолчанию. Его можно добавить в спецификации путем адаптации вида спецификации.

• Количество элементов: количество элементов в группе.

  Примечание. Поле «Количество элементов» не отображается по умолчанию. Его можно добавить в спецификации путем адаптации вида спецификации.

• Количество: сумма всех количественных значений в группе.
