编辑边界符号的步骤（AutoCAD Mechanical 工具集）

1. 在绘图区域中，双击要编辑的边界符号。
2. 在“边界符号”对话框中，根据需要进行更改。
   1. 要将符号设置为工程图中所有其他边界符号的集合指示，请选择“定位为多数符号”。
      在 ISO 13715:2017(E) 修订版中的“选项”下，选择以下选项之一：

      • 为所有边定义
      • 定义外部边
      • 定义内部边
      • 定位为多数符号，并带有所有边的条件（存在多个例外）
      • 定位为多数符号，并带有一个例外的条件
      注： 除了“定位为多数符号”表示多个例外情况外，所有其他选项都是 ISO 13715:2017(E) 修订版中的新选项。
   2. 要插入不具有特定数据的边界符号，请选择“允许未定义的尺寸”，然后单击“允许带毛刺或去除毛刺”或“要求使用退刀槽”。要定义方向，请从下拉列表中选择一个值。
      在 ISO 13715:2017(E) 修订版中，要插入不带特定数据的边界符号，请在“要求”下选择“编号”值。若要定义方向，请选择以下位置之一：

      • 未定义方向。
      • 已定义的垂直方向
      • 已定义的水平方向
      • 已定义的垂直和水平方向
   3. 要设置边界符号数据，请在参数区域的上框中或下框中输入值，或从下拉列表中选择值。
   4. 要在符号旁边显示标准更改，请选择“显示标准标签”。

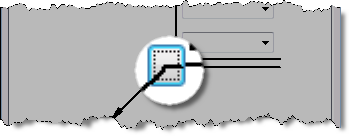

   5. 要添加全周边指定，请单击“全周边”。

   6. 要显示指示值，请在“指示自”和“指示到”框中输入值。
      注： 此选项仅在 ISO 13715:2017(E) 修订版中可用。
   7. 要指定边数，请在“边数”框中输入一个值。
      注： 此选项仅在 ISO 13715:2017(E) 修订版中可用。
3. 单击“确定”。
