添加和修改降雨强度-历时-频率 (IDF) 降雨集的步骤

添加可变 IDF 降雨数据以测试和分析排水系统。

IDF 数据定义了不同重现期（或频率）下降雨强度（或深度）与降雨持续时间之间的关系。

重要： 若要将 IDF 数据用于排水分析，必须使用有理径流或改进的有理径流方法指定设计中的所有汇流。如果任何汇流包含动态径流方法，则 IDF 降雨数据集将不可用。有关详细信息，请参见为项目指定降雨数据的步骤。

1. 在“分析标准”工作空间中，单击“打开降雨管理器”。

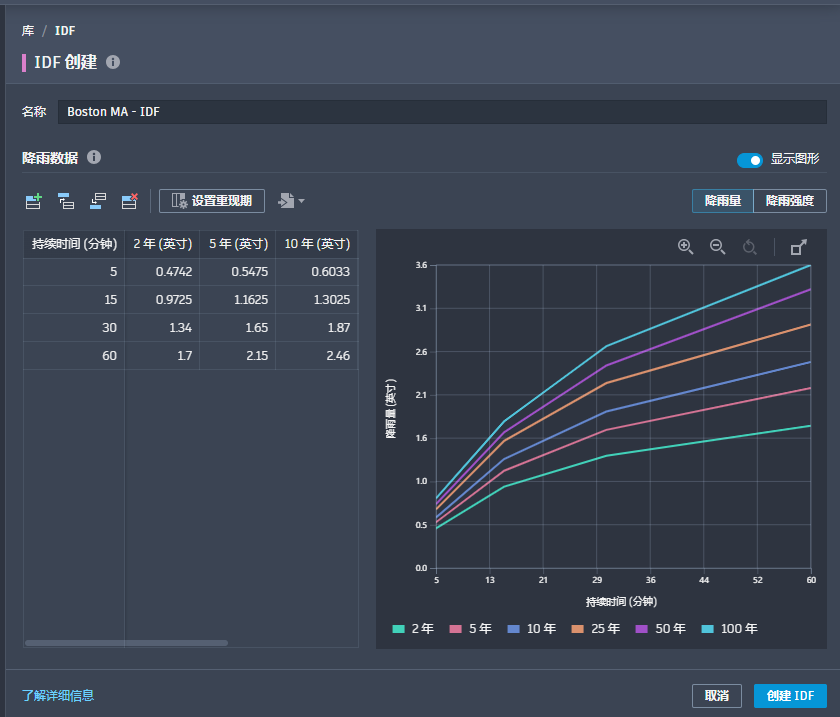

2. 在降雨管理器中，单击“IDF”图块。“IDF 创建”编辑器将会打开。


3. 在“名称”字段中，输入降雨集的唯一名称。

注： 必须至少输入一个降雨持续时间，才能保存降雨集。

导入 IDF 数据集的步骤

通过指定不同降雨持续时间对应的降雨强度（或深度）值，可以为不同重现期绘制多条 IDF 降雨曲线。

1. 单击 以导入 IDF 数据文件。支持的文件如下：
   • 自定义文件 (.csv)
   • NOAA 文件 (*.csv)
   • Hydraflow IDF 文件 (.idf)
   • SSA IDF 文件 (.idfdb)
2. 该数据随后会显示在表格和 IDF 曲线图中。
   注： 使用“显示图形”按钮可隐藏和显示曲线图。



   该表格和 IDF 曲线图可以显示“深度”或“强度”数据。数据会使用源图形中定义的单位进行显示。

   注： 必须至少有 2 个条目包含分钟增量及其对应的以英寸（或毫米，具体取决于图形单位）为单位的雨深。
3. 单击“创建 IDF”将 IDF 降雨集添加到降雨列表。

修改 IDF 集的步骤

1. 在 IDF 数据列表中，选择要修改的集。此时会显示 IDF 编辑器。
2. 要在集中添加或删除更多持续时间行，请执行以下操作：
   • 添加新行。在 IDF 集底部添加新的持续时间行。
   • 在上方插入行。在当前选定行上方添加新的持续时间行。
   • 在下方插入行。在当前选定行下方添加新的持续时间行。
   • 删除行。删除当前的选定行。
3. 要添加、编辑或删除重现期列，请点击“设置重现期”。此时会显示“设置重现期”编辑器：
   • 在“输入年数”字段中，输入一个表示重现期持续年数的数字，然后单击“添加”。
   • 若要编辑或删除重现期，请单击相应的 按钮。单击“保存”以接受对重现期所做的更改。
4. 单击“保存更改”接受对 IDF 数据集所做的更改。
