示例：对钢预制图元编号

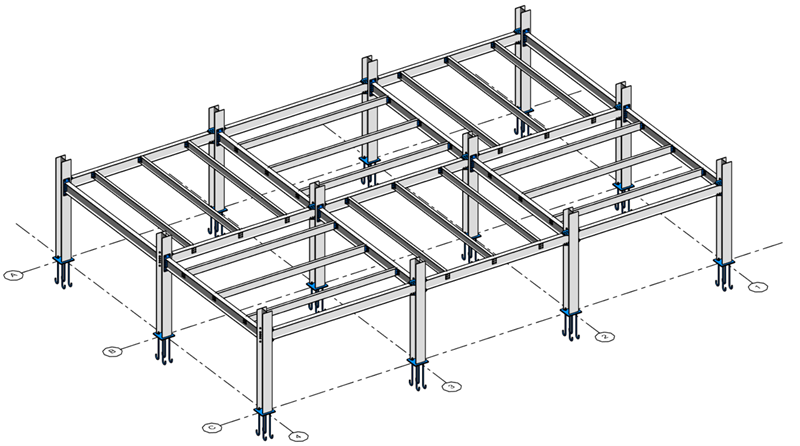

为具有连接的钢图元的模型创建编号模板。

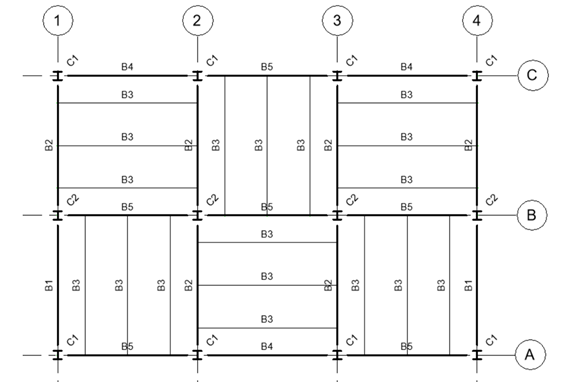

对于梁和柱，可以使用示例：为结构柱和结构框架编号。

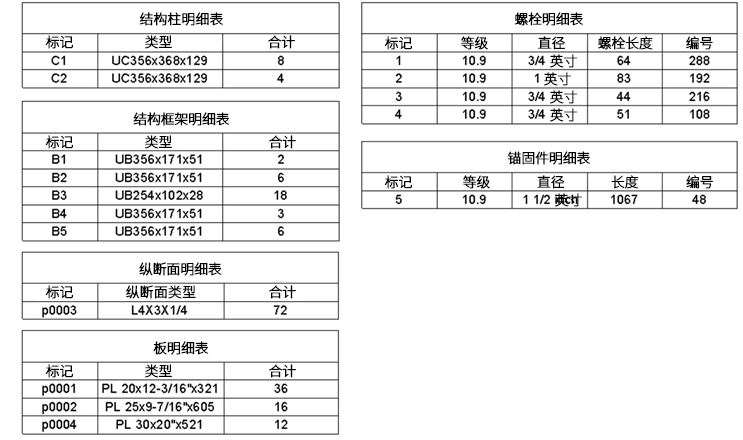

下面介绍了创建用于对钢结构连接的板、轮廓、螺栓和锚固件进行编号的模板的步骤。

板和轮廓的编号模板

在这里，我们将按几何图形对钢结构连接的构件进行编号。

1. 打开编号选项，并创建名为板和轮廓的新模板
2. 过滤器 - 单击“过滤器”以打开“过滤器”对话框。
   1. 创建新过滤器并选择结构连接的“板”和“轮廓”子类别
      注： 连接组件当前不能按参数过滤，而只能按（子）类别过滤。
3. 编号参数 - 选择标记。
4. 分区 - 关
5. 图元匹配 - 单击“图元匹配”旁边的“编辑”以打开“图元匹配规则”对话框。
   1. 选中按图元几何图形匹配旁边的框。
6. 编号格式 - 单击“编辑下一个编号格式”以打开“编号格式”对话框。
   1. 在“选择 <Number> 的最小位数”下拉菜单中单击，然后选择 4。
   2. 在“数字标签格式”部分中，在右侧列中添加“p”作为 <Number> 的前缀。
7. 在“编号选项”对话框中单击“应用”以应用模板。

锚固件和螺栓的编号模板

在这里，我们使用“按参数值匹配”。

1. 打开编号选项，并创建名为锚固件和螺栓的新模板。
2. 过滤器 - 单击“过滤器”以打开“过滤器”对话框。
   1. 创建新过滤器，然后选择结构连接的锚固件和螺栓子类别
      注： 连接组件当前不能按参数过滤，而只能按（子）类别过滤。
3. 编号参数 - 选择标记。
4. 分区 - 关
5. 图元匹配 - 单击“图元匹配”旁边的“编辑”以打开“图元匹配规则”对话框。
   1. 选中按参数值匹配旁边的框。
   2. 在“选择参数来源”下拉列表中切换到 <All>。
   3. 在右侧添加参数螺栓长度、长度、直径和等级，以用于匹配。
      注： 螺栓和锚固件的按几何图形匹配会考虑螺栓/锚固件图案的整体几何排列。
6. 6.编号格式 - 默认值。
7. 在“编号选项”对话框中单击“应用”以应用模板。
