加入和修改強度-持續時間-頻率 (IDF) 降雨集的步驟

加入可變 IDF 降雨資料，以測試和分析排水系統。

IDF 資料定義不同重現期 (或頻率) 的降雨強度 (或深度) 與降雨持續時間之間的關係。

重要: 若要將 IDF 資料用於排水分析，必須使用合理化或改進的合理化逕流方法，來指定設計中的所有集水區。如果任何集水區包含動態逕流方法，則將無法使用 IDF 降雨資料集。請參閱〈指定專案的降雨資料〉，以取得更多資訊。

1. 在「分析準則」工作區中，按一下「開啟『降雨管理員』」。
2. 在「降雨管理員」中，按一下「IDF」區塊。「IDF 建立」編輯器隨即開啟。


3. 在「名稱」欄位中，輸入降雨集的唯一名稱。

註: 必須至少輸入一個降雨持續時間，才能儲存降雨集。

匯入 IDF 資料集的步驟

透過為不同降雨持續時間指定降雨強度 (或深度) 值，可以為不同重現期建立多條 IDF 降雨曲線。

1. 按一下 以匯入 IDF 資料檔。支援的檔案如下：
   • 自訂檔案 (.csv)
   • NOAA 檔案 (.csv)
   • Hydraflow IDF 檔案 (.idf)
   • SSA IDF 檔案 (.idfdb)

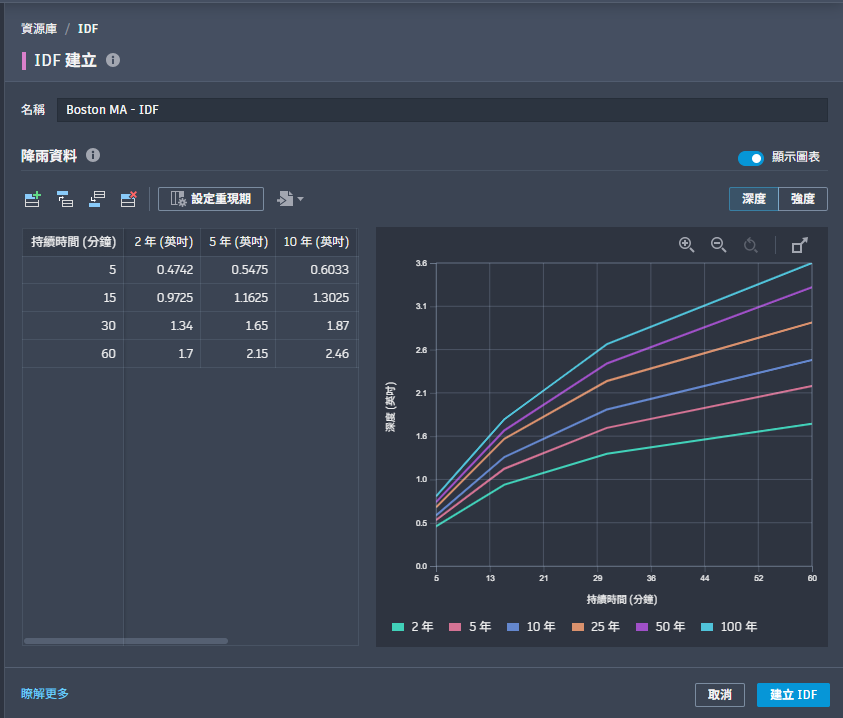

2. 然後，資料將顯示在表格和 IDF 曲線圖中。
   註: 使用「展示圖表」按鈕，可隱藏和展示曲線圖。



   表格和 IDF 曲線圖可以顯示深度或強度資料。資料使用來源圖面中定義的單位進行顯示。

   註: 必須至少有兩個項目包含分鐘增量及其重合雨深 (以英吋或公釐為單位，具體視圖面單位而定)。
3. 按一下「建立 IDF」，將 IDF 降雨資料集加入至降雨清單。

修改 IDF 集的步驟

1. 在 IDF 資料清單中，選取要修改的集。隨即顯示 IDF 編輯器。
2. 若要在集中加入或刪除更多持續時間列，請執行以下作業：
   • 加入新列。在 IDF 集底部加入新的持續時間列。
   • 於上方插入列。在目前選取的列上方加入新的持續時間列。
   • 於下方插入列。在目前選取的列下方加入新的持續時間列。
   • 刪除列。刪除目前選取的列。
3. 若要加入、編輯或刪除重現期欄，請按一下「設定重現期」。「設定重現期」編輯器隨即顯示：
   • 在「輸入年數」欄位中，輸入一個表示重現期持續年數的數字，然後按一下「加入」。
   • 若要編輯或刪除重現期，請按一下對應的 。按一下「儲存」，接受對重現期的變更。
4. 按一下「儲存變更」，接受對 IDF 資料集的變更。
