翹曲

在此工作中，您將研究零件翹曲。

如果您開啟了之前工作中的模型，請跳過接下來三個步驟。

1. 按一下 (「開始學習」頁籤 >「啟動」面板 >「開啟專案」)。

2. 開啟您在本教學課程的第一個工作中建立的後處理專案。

3. 按兩下「專案檢視」窗格中的 cpu_base 開啟研究。

4. 在「圖層」面板的「新三角形」上按一下右鍵，並選取「隱藏所有其他圖層」。

   在「研究工作」窗格的「結果」區段底部，有一個包含可用翹曲結果的「翹曲」資料夾。

5. 選取「撓曲，所有影響:撓曲」結果。

   「模型」窗格中的圖片展示了原始零件的輪廓線，其上色的模型反映了最終翹曲的零件。翹曲的程度與形狀在此圖中並不明顯。您可以將翹曲程度放大 10 倍，以便於檢視翹曲的程度與形狀。

6. 按一下 ViewCube，然後旋轉模型，直到「後面」面向您為止。

7. 按一下 (「結果」頁籤 >「性質」面板 >「出圖性質」)，然後從對話方塊頂端選取「撓曲」頁籤。

8. 在「比例係數」方塊中，將「值」設定為 10，並僅選取「Y」方向。移動「出圖性質」對話方塊，顯示模型的較大部分。按一下「套用」。Y 方向的翹曲現在比較明顯了。

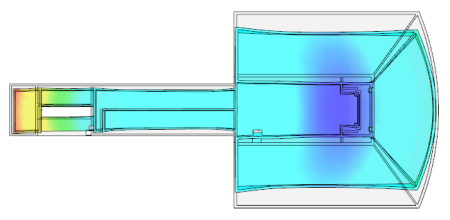

   影像 1：撓曲，所有影響:撓曲 - Y 軸，比例係數 10

9. 選取 「Y」做為「比例係數」的唯一「方向」，清除「與未變形零件覆疊」勾選方塊並按一下「確定」。旋轉該模型。

   現在顯示出 Z 方向的撓曲。

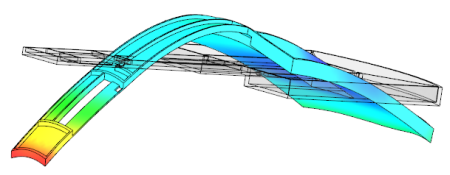

   影像 2：撓曲，所有影響:撓曲 - Z 軸，比例係數 10

10. 從「出圖性質」對話方塊的「撓曲」頁籤中，選取「X」、「Y」和「Z」做為「比例係數」的「方向」。將「值」設定回 1，確保已選取「與未變形零件覆疊」勾選方塊，然後按一下「確定」。

    這會將撓曲，所有影響:撓曲結果顯示重置為預設設定。

11. 翹曲的程度可以輕易確定。按一下 (「結果」頁籤 >「性質」面板 >「出圖性質」)，然後選取「網格顯示」。

12. 從「在變形零件上顯示邊」方塊中，選取「元素線」，然後按一下「確定」。

13. 在「圖層」面板中選取「新節點」圖層選項。

14. 選取 (「結果」頁籤 >「檢查」面板 >「檢查」)。

15. 將顯示「撓曲查詢 (X[mm], Y[mm], Z[mm])」對話方塊。

16. 在模型上選取一個節點。

    節點編號會與有關該點翹曲的資訊一起顯示在對話方塊中。可在對話方塊底部的下拉方塊中指定「座標」、「撓曲」、「距離」與「收縮」結果的數種組合。

17. 從選項清單中選取「座標、撓曲、距離與收縮」。

18. 在模型上選取第二個節點，然後按一下對話方塊中的「查詢」。

    現已報告收縮，及節點在變形之前與之後之間的相對距離。
