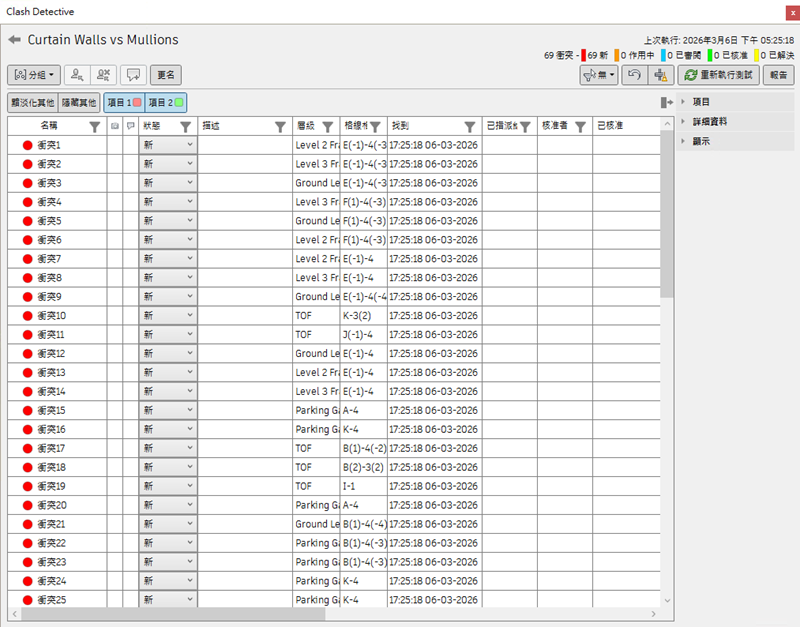

「結果」視窗

「結果」視窗可讓您以互動方式檢閱識別的衝突。它包含所有衝突的清單，以及用於管理衝突的多個控制項。例如，您可以將衝突分組至資料夾和子資料夾，以簡化大量相關衝突的管理。

注意: 目前選取的衝突測試摘要將顯示在該視窗頂部。您可以隨時按一下「上一步」按鈕，返回「測試」面板。如果衝突測試在設置之後有所改變 (例如變更選項或載入模型的最新修訂)，這表示結果可能不會反映最新的模型或設定，因此將顯示警告圖示 。在此圖示上按一下右鍵以重新執行測試，或按一下視窗右上角的「重新執行測試」。

「結果」區域

發現的衝突會展示在多欄表格中。根據預設，衝突會依嚴重性進行編號和排序。使用方向鍵瀏覽衝突時，每個衝突都會顯示預覽，更方便您找到衝突。

具有已儲存視點的衝突會顯示相機 圖示。按兩下相機 圖示可顯示視點縮圖。

排序和篩選衝突結果

您可以排序和篩選衝突結果，並根據需要管理顯示的欄。

1. 按一下欄頂部的「篩選」圖示 ，以顯示排序和篩選選項。



   顯示的選項將取決於所選欄中的資料類型，包含文字、數字和日期篩選。

2. 使用排序選項可以按字母順序或根據日期對欄中的資料進行重新排序。

   秘訣: 您也可以在欄上按一下右鍵，然後依遞增或遞減順序對內容進行排序。

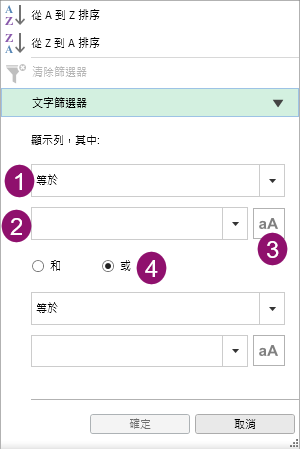

3. 搜尋特定衝突或群組，或使用可用的篩選。例如，如下所示的文字篩選：



   1. 從下拉式清單中選取一個函數，以指定要如何篩選與文字輸入或選取相關的衝突結果。例如，「等於」、「第一個字母是」或「包含」。
   2. 在欄位中輸入文字，或使用下拉式清單選擇衝突或衝突群組名稱。
   3. 指定衝突結果是否應符合您輸入文字的大小寫。
   4. 選取「和」或「或」以加入第二組篩選。

4. 若要選擇在「結果」區域中顯示的欄，請在任何欄標頭上按一下右鍵，並按一下「選擇欄」，然後使用勾選方塊選取和除選欄。您也可以使用「重置欄」選項，恢復為預設設定。

衝突狀態和描述

每個衝突都有一個相關狀態，您可以透過衝突名稱左側顯示的圖示辨別狀態。每次執行相同測試時，Clash Detective 均會自動更新衝突狀態，但您也可以自行更新狀態。

注意: 衝突群組會以 圖示標示。您可以按一下衝突群組旁的箭頭，顯示或隱藏該群組中包含的衝突。

• 新 - 在目前執行的測試中首次找到的衝突。

• 作用中 - 在先前執行的測試中找到但未解決的衝突。

• 已審閱 - 先前找到且由某人標記為已審閱的衝突。

  「已審閱」狀態可與「指定」功能搭配使用。請參閱〈指定衝突〉。

• 已核准 - 先前找到且已由某人核准的衝突。

  如果手動將狀態變更為「已核准」，則會將目前使用者記錄為核准者，並且使用目前的系統時間做為核准時間。

  如果重新執行測試，並且找到相同的衝突，則其狀態將保持為「已核准」。

• 已解決 - 在先前執行的測試中找到，但在目前執行的測試中未找到的衝突。因此，系統會判定已透過變更設計檔案解決該問題，並自動更新為此狀態。

  如果手動將狀態變更為「已解決」，則會將目前使用者記錄為解決者，並且使用目前的系統日期做為解決日期。如果新測試找到相同的衝突，其狀態將變回「新」。

「描述」欄是一個可編輯的欄位，可用於在指定狀態旁加入有關衝突的其他資訊。

「結果」區域按鈕

• 分組 ：

  • 新建群組 - 建立新的空白衝突群組。其名稱預設為「新建衝突群組 (x)」，其中 x 是最新的可用編號。

  • 分組衝突 - 開啟「衝突分組」對話方塊，您可以在其中指定依哪些準則將衝突分組。

  • 分組選取的衝突 - 分組選取的所有衝突。將加入一個新的資料夾。其名稱預設為「新建衝突群組 (x)」，其中 x 是最新的可用編號。

  • 從群組中移除 - 從衝突群組中移取消選取取的衝突。

  • 「分解群組」 - 將所選的衝突結果取消分組。

  • 刪除空群組 - 刪除不包含衝突的衝突群組。

• 「指派」 — 開啟「指派衝突」對話方塊。

• 取消指派 - 取消指派選取的衝突群組。

• 「加入註解」 - 將註解加入選取的群組。

• 報告 - 開啟「報告」視窗，您可以在該視窗中設定和生成報告，報告內容包含所選測試中發現的所有衝突結果的詳細資訊。

• 更名 - 更名衝突。使用「更名」對話方塊指定以下選項：

  • 選取 - 更名所有衝突，或僅更名已篩選出或目前選取的衝突。
  • 僅更名狀態 - 選取要更名的衝突狀態。
  • 名稱格式 - 使用按鈕，根據衝突詳細資料選取預先指定的命名格式，和/或在欄位中輸入以手動更名衝突。

• 依選取項目篩選 - 只有涉及「場景視圖」或「選取樹」中目前選取項目的衝突，才會顯示在「結果」視窗中。從以下選項中進行選擇：

  • 無 - 關閉「依選取項目篩選」。
  • 排除 - 只有涉及目前所有選取項目的衝突才會顯示。
  • 內含 - 只有涉及至少其中一個目前選取項目的衝突才會顯示。
  注意: 如果衝突群組不包含任何涉及選取項目的衝突，視圖會隱藏整個群組及其內容。空群組資料夾總是看得見。如果群組包含任何涉及到選取項目的衝突，此群組 (及群組中的所有衝突) 將保持可見。群組中不直接涉及選取項目的個別衝突會以斜體字顯示。

• 「重置」 - 清除測試結果，但所有其他設定保持不變。

• 「精簡」 - 從目前的測試中清除所有已解決的衝突。這會刪除群組中已解決的衝突，而只有群組中包含的所有衝突都解決後才會刪除群組本身。

• 「重新執行測試」 - 重新執行測試並更新結果。

關聯式功能表

在「結果」視窗中的衝突上按一下右鍵，會開啟以下關聯式功能表：

• 「複製名稱」- 複製專注儲存格的值。
• 「貼上名稱」- 貼上專注儲存格的值。對於唯讀儲存格，此選項將停用。
• 「更名」- 更名選取的衝突或群組。
• 「指派」- 開啟「指派衝突」對話方塊。
• 「取消指派」- 取消指派選取的衝突或群組。
• 「加入註解」- 將註解加入到選取的衝突或群組。
• 「群組」- 將選取的所有衝突分組。將加入一個新的資料夾。其名稱預設為「新建衝突群組 (x)」，其中 x 是最新的可用編號。
• 快速篩選依據 - 篩選結果網格以僅顯示符合所選準則的衝突。
• 按近似度排序 - 依據衝突結果與所選衝突的近似度排序衝突結果。衝突群組是依據與所選衝突最接近的群組成員受到排序。
• 視點：
  • 載入視點 - 載入目前衝突的視點。當您處於手動模式 (「顯示設定」>「視點」>「手動」) 時，此選項非常有用，因為除非您使用此選項，否則「場景視圖」不會載入衝突視點。
  • 儲存視點 - 將目前視圖儲存為此衝突的視點。當您處於手動或自動載入模式 (「顯示設定」>「視點」>「手動」或「自動載入」) 時，此選項非常有用，因為當您在「場景視圖」中導覽時，視點不會自動更新至新位置。
  • 「專注於衝突」- 重置衝突視點，以便在導覽範圍離開原始點時，仍專注於原始衝突點。
  • 刪除視點 - 刪除選取的衝突視點。
  • 「刪除所有視點」- 刪除目前衝突測試中的所有衝突視點。
• 重置欄 - 將欄順序重置為預設順序。

在衝突群組上按一下右鍵，會開啟相同的關聯式功能表，但提供以下其他選項：

• 收闔/展開 - 展開或收闔衝突群組資料夾。
• 分解群組 - 將所選的衝突結果群組解除群組。

在衝突群組中的衝突上按一下右鍵，會開啟相同的關聯式功能表，但提供以下其他選項：

• 從群組中移除 - 從衝突群組中移除選取的衝突。

「項目」、「詳細資料」和「顯示」選項

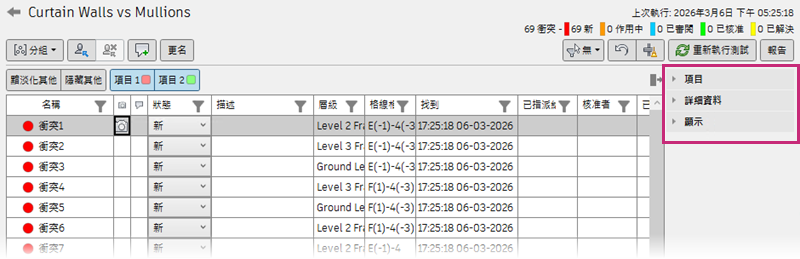

使用右側的下拉式清單存取「項目」、「詳細資料」和「顯示」面板。

秘訣: 如果未顯示右側面板，請按一下 以展開該面板。

項目

按一下「項目」下拉式清單以展示「項目」面板，其中包含有關所選衝突中兩個項目的資料。這包括每個項目的相關「快速性質」，以及標準「選取樹」提供之從根到項目幾何圖形的路徑。

• 亮顯項目 1/亮顯項目 2 - 切換視圖中項目的亮顯。

• 分組涉及項目的衝突 - 建立衝突群組，其中包含您已對其按一下右鍵之一或多個項目所涉及的所有衝突。

• 返回 - 在「項目」面板中選取一個項目，然後按一下此按鈕，可讓目前視圖和目前選取的物件傳送回原始 CAD 套件 (僅限 AutoCAD、Revit 2012 和基於 Microstation 的應用程式)。

  注意: 如果在樹狀目錄中選取了多個項目，則此按鈕不可用。

• 選取 - 選取「場景視圖」中的項目，以取代任何目前選取。在「項目」面板區域中選取一個項目，然後按一下此按鈕，即可在「場景視圖」和「選集樹」中選取衝突項目。

詳細資料

按一下「詳細資料」下拉式清單以展示「詳細資料」面板，其中顯示所選衝突之「結果」表格中的詳細資料摘要。這包括衝突名稱、關聯註解的數目、衝突狀態及衝突本身的相關資訊 (例如，層級、格線交點和衝突點)。

顯示

按一下「顯示」下拉式清單以展示「顯示」面板，然後使用以下選項來啟用高效的衝突檢閱：

亮顯

• 「項目 1」/「項目 2」按鈕 - 按一下「項目 1」和/或「項目 2」按鈕可取代「場景視圖」中項目的顏色。

• 使用項目顏色/使用狀態顏色 - 使用特定的項目顏色或所選衝突的狀態顏色，來亮顯衝突。若要變更這些顏色，請移至「選項編輯器」對話方塊 >「工具」>「Clash Detective」>「自訂亮顯顏色」>「項目顏色」選項。

• 亮顯所有衝突 - 選取此勾選方塊後，會在「場景視圖」中亮顯找到的所有衝突。

  注意: 展示的衝突取決於選取的「項目 1」和「項目 2」按鈕；如果僅選取「項目 1」按鈕，則僅會展示涉及「項目 1」的衝突，如果同時選取了兩個按鈕，則會展示所有衝突。

隔離

• 「黯淡化其他」/「隱藏其他」按鈕：選取「黯淡化其他」可將未涉及所選衝突或所選衝突群組的所有項目轉變為灰色。這可讓您更輕鬆地查看衝突項目。選取「隱藏其他」可隱藏涉及所選衝突或所選衝突群組之所有項目以外的所有其他項目。這樣，您可以更加專注於衝突項目。

• 暗顯透明化 - 僅當從「隔離」下拉式清單中選取「黯淡化其他」時，此勾選方塊才可用。選取此勾選方塊可將衝突中未涉及的所有項目彩現為透明及灰色。您可以使用「選項編輯器」自訂漸暗透明度的層級，以及選擇將未涉及衝突的項目顯示為線架構。依預設，使用 85% 透明度。

• 自動顯示 - 對於個別衝突，選取此勾選方塊會暫時隱藏任何覆蓋住衝突項目的物件，以便您可以在拉近所選衝突時看到所選衝突，而不必移動位置。

  對於衝突群組，選取此勾選方塊會自動在「場景視圖」中展示群組內最嚴重的衝突點。

視點

• 自動更新/自動載入/手動：

  • 自動更新 - 當導覽範圍離開「場景視圖」中衝突的預設視點時，系統會將衝突的視點更新至新位置，並且會在「結果」網格中建立新的視點縮圖。使用此選項可讓 Navisworks 自動選擇適當的視點或載入儲存的視點，並儲存您所做的任何後續變更。

    注意: 選取「專注於衝突」將永遠返回至衝突的原始預設視點。

    • 自動載入 - 自動縮放相機以展示涉及所選衝突或所選衝突群組的所有項目。如果您要讓 Navisworks 自動載入儲存的視點，但不想要自動儲存視點變更，請使用此選項。例如，您可以使用視點關聯式功能表來儲存視點。

    • 手動 - 當您在「結果」網格中選取衝突後，模型的視圖不會移至衝突視點。使用此選項可讓您在逐一點選衝突時，保持主視點不動。例如，您可以使用視點關聯式功能表來載入視點。

• 動畫轉場 - 選取此選項後，當您在「結果」網格中選取衝突後，可以透過動畫方式在「場景視圖」中展示衝突點之間的轉場。清除此選項可讓您在逐一點選衝突時，保持主視點不動。依預設，此勾選方塊處於清除狀態。

  秘訣: 若要發揮此效果的優點，您必須選取「自動更新」或「自動載入」視點選項。

• 將樞紐鎖住至衝突 - 選取此選項會將樞紐點鎖住至衝突。即使您使用其他導覽工具 (例如 Zoom)，這對於持續專注於衝突也很有用。

• 「專注於衝突」- 重置衝突視點，以便在導覽範圍離開原始點時，仍專注於原始衝突點。

模擬

• 展示模擬 - 選取此勾選方塊可使用以時間為基礎的衝突和軟 (動畫) 衝突。它會將 TimeLiner 序列或動畫場景中的回放滑棒移至發生衝突的精確時間點，以便讓您調查緊接在衝突前後發生的事件。對於衝突群組，回放滑棒會移至群組中「最嚴重」的衝突發生的時間點。例如，請參閱〈審閱以時間為基礎的軟衝突結果〉。

瞬間拉遠檢視

此清單中的選項可讓您暫時拉遠至模型中的參考點，以便了解衝突位置的相對位置。選擇下列其中一個選項：

• 全部 - 視圖會拉遠，以使「場景視圖」中的整個場景可見。
• 檔案 - 視圖會拉遠 (使用動畫轉場)，以使所選衝突中涉及的項目所在的檔案範圍在「場景視圖」中可見。
• 常用 - 轉至先前定義的主視圖。

檢視 - 按住「檢視」按鈕可在「場景視圖」中展示選擇的關聯式視圖。
