Clash Detective 視窗

Clash Detective 可停靠視窗可讓您設置衝突測試的規則與選項、檢視結果、排序結果以及產生衝突報告。

切換 Clash Detective 視窗

按一下「常用」頁籤 >「工具」面板 >「Clash Detective」。

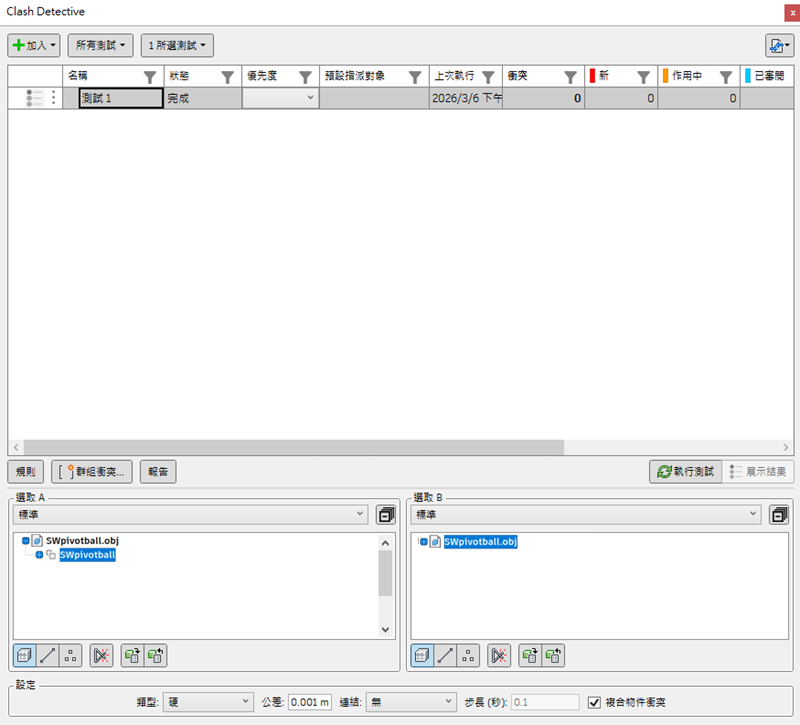

「Clash Detective」視窗隨即顯示：

「Clash Detective」視窗包含「測試」清單、「選取」區域，以及用於存取「規則」、「報告」和「結果」視窗的選項。

目前選取的衝突測試摘要會永遠顯示在 Clash Detective 視窗的頂部。其中會顯示測試中衝突總數，以及開啟 (「新建」、「作用中」，「已審閱」) 和已關閉 (「已批准」、「已解決」) 衝突的詳細資料。如果衝突測試在設置之後有所改變 (可能包括變更選項或載入模型的最新修訂)，這表示結果可能不會反映最新的模型或設置，因此將顯示警告。在此圖示上按一下右鍵，您能夠重新執行測試。

選取區域

「Clash Detective」視窗底部的「選取」區域，可讓您透過一次僅測試一些項目集而不是針對整個模型本身進行測試，來定義衝突測試。使用它可以為目前在「測試」清單中所選的測試規劃參數。

注意: 如果尚未定義任何測試，則會在摘要上方顯示「加入測試」

和「匯入/匯出衝突測試」

按鈕。

注意: 衝突測試不包含隱藏項目。

秘訣: 若要執行所有測試，請使用「測試」清單上方的「所有測試」>「更新」按鈕。

「選取 A」與「選取 B」窗格

這兩個窗格包含在衝突測試期間彼此相互測試的兩個項目集的樹狀視圖。您需要在每個窗格中選取項目。

每個窗格的頂部都有一個下拉式清單，該清單複製了「選集樹」視窗的目前狀態。您可以使用它們選取用於衝突測試的項目：

標準 - 顯示預設樹架構 (包括所有例證)。
精簡 - 樹架構的簡化版本。
性質 - 依據項目性質的階層。
集 - 在「集」視窗上展示相同的項目。

如果使用選取和搜尋集，則可以更快、更有效和更輕鬆地重複執行衝突測試。請仔細考慮需要互相衝突的物件集並相應地建立選取/搜尋集。

按鈕

幾何圖形類型按鈕 - 衝突測試可以包括所選項目的曲面、線和點的衝突。

- 收闔「選取樹」中的所有項目。
- 使項目曲面衝突。這是預設選項。
- 具有中心線的衝突項目 (例如管)。
- 使 (雷射) 點衝突。
「自身相交」按鈕 - 如果除了要對其他窗格中的幾何圖形選取項目測試該窗格中的幾何圖形外，還要對該窗格中的幾何圖形選取項目本身來進行測試，請按一下該按鈕。
「使用目前選取項目」按鈕 - 您可以直接在「場景視圖」和「選取樹」可停靠視窗中，選取用於衝突測試的幾何圖形。選取所需項目 (按住 Ctrl 可選取多個物件) 後，按一下所需的窗格下的「使用目前選取項目」，以建立對應的衝突集。
「在場景中選取」按鈕 - 按一下「在場景中選取」按鈕，可將「場景視圖」和「選取樹」可停靠視窗中的焦點，設定為與「選取」頁籤上的「選取」窗格中的目前選取相同。
