Otevře paletu Začištění geometrie, na které jsou zobrazeny potenciální chyby mezer, přesahů, nedotažení a úhlové chyby aktuálního výkresu.

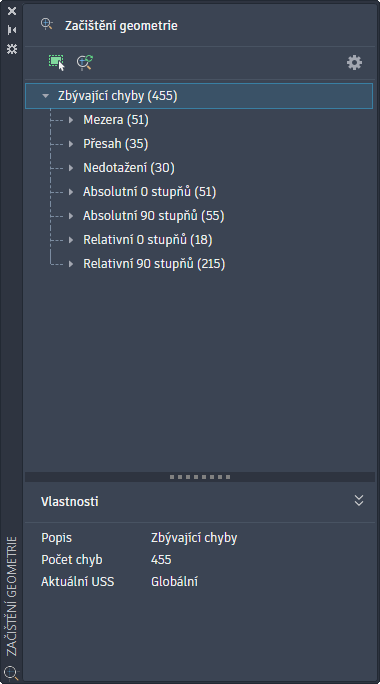

Paleta Začištění geometrie poskytuje nástroje k výběru objektů, konfiguraci nastavení detekce, spuštění detekce chyb a kontrole nebo opravě zjištěných problémů s geometrií. Pomocí této palety můžete zachovat přesnost kreslení a vyřešit běžné chyby při kreslení.
Seznam možností
Zobrazí se následující možnosti.
- Vybrat objekty
-
Definuje, které objekty ve výkresu budou skenovány za účelem hledání chyb geometrie.
- Znovu skenovat
-
Pomocí aktuálního nastavení skenuje aktuální výkres nebo výběr za účelem hledání chyb geometrie.
- Nastavení
-
Otevře dialog Nastavení začištění geometrie, kde je možné konfigurovat typy chyb, které chcete detekovat, a nastavit tolerance.
- Zbývající chyby
-
Zobrazí všechny detekované chyby aktuálního výkresu nebo výběru uspořádané ve stromovém zobrazení. Mezi typy chyb patří mezera, přesah, nedotažení, absolutní úhel a relativní úhel.
- Panel Vlastnosti
-
Zobrazí vlastnosti vybrané chyby.
