Přidání a úprava sad srážek typu IDF (intenzita-doba trvání-frekvence)

Přidejte proměnná data srážek IDF pro testování a analýzu systému odvodnění.

Data IDF definují vztah mezi intenzitou (nebo hloubkou) srážek a trváním srážek pro různé návratové doby (nebo frekvenci).

Důležité: Chcete-li pro analýzu odvodnění použít data IDF, musí být všechna povodí v návrhu určena racionální nebo modifikovanou racionální metodou odtoku. Pokud jakékoli povodí obsahuje dynamické metody odtoku, nebudou sady dat srážek IDF k dispozici. Více informací naleznete v části Určení dat srážek pro projekt.

1. V pracovním prostoru Kritéria analýzy klikněte na tlačítko Otevřít Správce srážek.
2. Ve Správci srážek klikněte na dlaždici IDF. Otevře se editor Vytvoření IDF.


3. V poli Název zadejte jedinečný název sady srážek.

Poznámka: Před uložením sady srážek je nutné zadat alespoň jednu dobu trvání srážek.

Import datové sady IDF

Zadáním hodnot intenzity (nebo hloubky) srážek pro různé doby trvání srážek lze vytvořit více křivek srážek IDF pro různé návratové doby.

1. Chcete-li importovat soubory dat IDF, klikněte na tlačítko . Podporovány jsou následující soubory:
   • Vlastní soubor (.csv)
   • Soubor NOAA (.csv)
   • Soubor Hydraflow IDF (.idf)
   • Soubor SSA IDF (.idfdb)

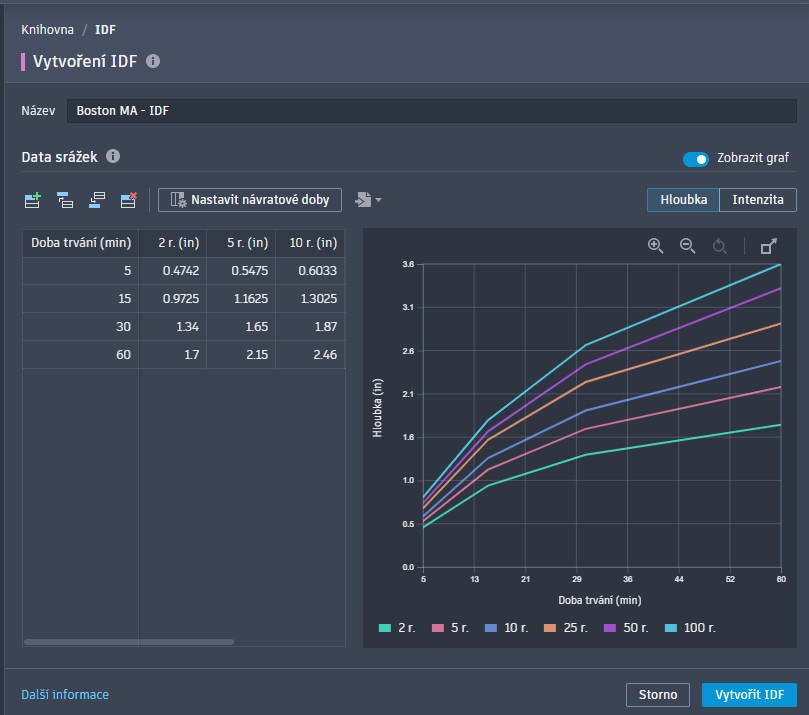

2. Data jsou poté prezentována v tabulce a grafu křivek IDF.
   Poznámka: Pomocí tlačítka Zobrazit graf můžete skrýt nebo zobrazit graf křivky.



   Tabulka a graf křivky IDF mohou zobrazovat data hloubky, nebo data intenzity. Data se zobrazí s použitím jednotek definovaných ve zdrojovém výkresu.

   Poznámka: Musí existovat alespoň 2 záznamy obsahující minutový přírůstek a odpovídající hloubku srážek v palcích (nebo milimetrech, v závislosti na výkresových jednotkách).
3. Kliknutím na možnost Vytvořit IDF přidáte sadu dat srážek IDF do seznamu srážek.

Úprava sad IDF

1. V seznamu dat IDF vyberte sadu, kterou chcete upravit. Zobrazí se editor IDF.
2. Přidání nebo odstranění více řádků dob trvání v sadě:
   • Přidat nový řádek. Přidá nový řádek doby trvání v dolní části sady IDF.
   • Vložit řádek nad. Nad aktuálně vybraný řádek přidá nový řádek doby trvání.
   • Vložit řádek pod. Pod aktuálně vybraný řádek přidá nový řádek doby trvání.
   • Odstranit řádek. Odstraní aktuálně vybraný řádek.
3. Chcete-li přidat, upravit nebo odstranit sloupce návratové doby, klikněte na možnost Nastavit návratové doby . V editoru Nastavit návratové doby se zobrazí:
   • V poli „Zadejte počet let“ zadejte číslo představující návratovou dobu v letech a klikněte na tlačítko Přidat.
   • Chcete-li upravit nebo odstranit návratovou dobu, klikněte na odpovídající položku . Kliknutím na tlačítko Uložit potvrdíte změny návratových dob.
4. Kliknutím na tlačítko Uložit změny potvrdíte změny v datové sadě IDF.
