Öffnet die Palette Geometriebereinigung, in der potenzielle Abstands-, Verlängerungs-, Unterlängen- und Winkelfehler für die aktuelle Zeichnung angezeigt werden.

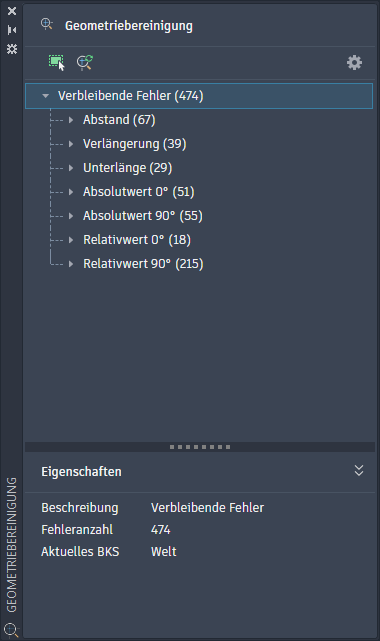

Die Palette Geometriebereinigung enthält Werkzeuge zum Auswählen von Objekten, Konfigurieren von Einstellungen, Ausführen der Fehlererkennung und Überprüfen oder Beheben gefundener Geometrieprobleme. Verwenden Sie diese Palette, um die Zeichnungsgenauigkeit beizubehalten und häufige Zeichnungsfehler zu beheben.
Liste der Optionen
Die folgenden Optionen sind verfügbar:
- Objekte wählen
-
Definiert, welche Objekte in Ihrer Zeichnung auf Geometriefehler überprüft werden.
- Erneut scannen
-
Überprüft die aktuelle Zeichnung oder Auswahl unter Verwendung der aktuellen Einstellungen auf Geometriefehler.
- Einstellungen
-
Öffnet das Dialogfeld Einstellungen für die Geometriebereinigung, in dem Sie die zu erkennenden Fehlertypen konfigurieren und Toleranzen festlegen können.
- Verbleibende Fehler
-
Zeigt alle gefundenen Fehler der aktuellen Zeichnung oder Auswahl in einer Strukturansicht an. Mögliche Fehlertypen sind Abstand, Verlängerung, Unterlänge, Absoluter Winkel und Relativer Winkel.
- Gruppe Eigenschaften
-
Zeigt Eigenschaften des ausgewählten Fehlers an.
