So ordnen Sie ein Bezugssymbol einer Form- und Lagetoleranz zu (AutoCAD Mechanical-Toolset)

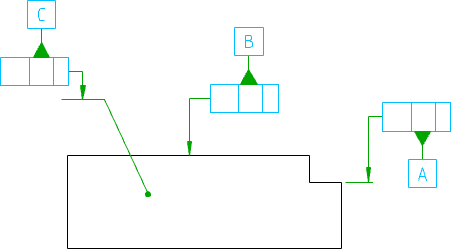

In diesem Abschnitt wird beschrieben, wie ein Bezugssymbol erstellt wird, das einem Symbol für Form- und Lagetoleranzen zugeordnet ist.

1. Klicken Sie auf Registerkarte Beschriften Gruppe Symbole Bezugssymbol. Finden
2. Wählen Sie im Zeichnungsbereich die Form- und Lagetoleranz aus, der das Symbol zugeordnet werden soll.
3. Geben Sie an der Form- und Lagetoleranz den Startpunkt der Führungslinie an.
4. Geben Sie im Dialogfeld Bezugssymbol die Daten ein.
5. Klicken Sie auf OK.
