So fügen Sie IDF-Niederschlagssätze hinzu und ändern diese

Fügen Sie variable IDF-Niederschlagsdaten hinzu, um ein Entwässerungssystem zu testen und zu analysieren.

IDF-Daten definieren die Beziehung zwischen Niederschlagsintensität (oder -tiefe) und Niederschlagsdauer für verschiedene Wiederkehrperioden (oder -häufigkeiten).

Wichtig: Um IDF-Daten für die Entwässerungsanalyse zu verwenden, müssen alle Einzugsgebiete im Entwurf mit rationalen oder modifiziert rationalen Abflussmethoden angegeben werden. Wenn ein Einzugsgebiet dynamische Abflussmethoden enthält, sind IDF-Niederschlagsdatensätze nicht verfügbar. Weitere Informationen finden Sie unter So geben Sie Niederschlagsdaten für ein Projekt an.

1. Klicken Sie im Arbeitsbereich Analysekriterien auf Niederschlagsmanager öffnen.
2. Klicken Sie im Niederschlagsmanager auf die IDF-Kachel. Der Editor für die IDF-Erstellung wird geöffnet.


3. Geben Sie im Feld Name einen eindeutigen Namen für den Niederschlagssatz ein.

Anmerkung: Mindestens eine Niederschlagsdauer muss eingegeben werden, bevor der Niederschlagssatz gespeichert werden kann.

So importieren Sie einen IDF-Datensatz

Mehrere IDF-Niederschlagskurven für verschiedene Wiederkehrperioden können erstellt werden, indem Werte für die Niederschlagsintensität (oder -tiefe) für verschiedene Niederschlagsdauern angegeben werden.

1. Klicken Sie auf , um IDF-Datendateien zu importieren. Die folgenden Dateien werden unterstützt:
   • Benutzerdefinierte Datei (.csv)
   • NOAA-Datei (*.csv)
   • Hydraflow-IDF-Datei (.idf)
   • SSA-IDF-Datei (.idfdb)

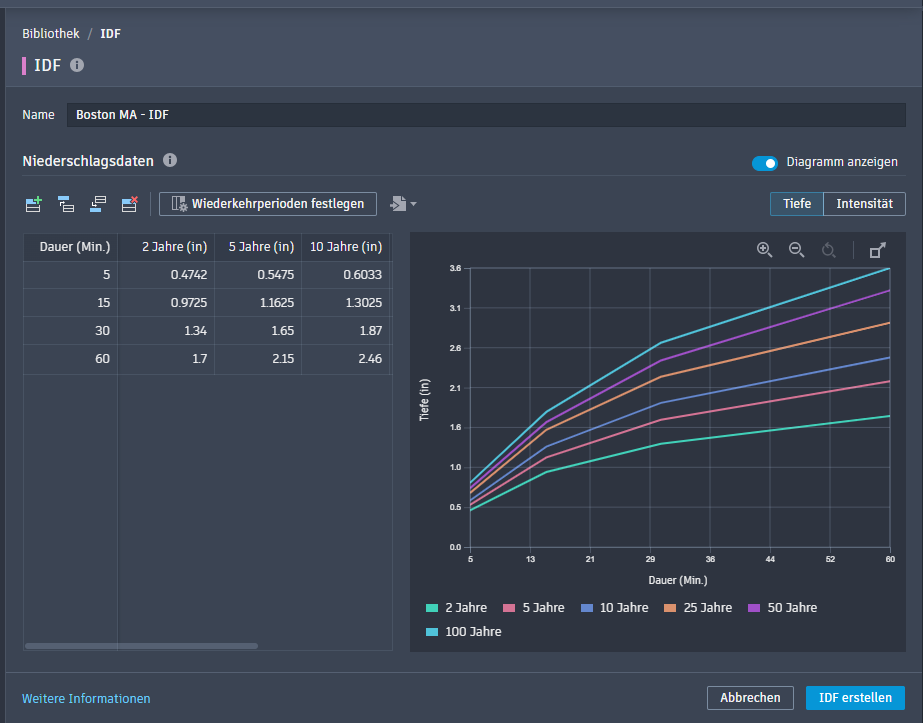

2. Die Daten werden dann in einer Tabelle und einem IDF-Kurvendiagramm dargestellt.
   Anmerkung: Verwenden Sie die Schaltfläche Diagramm anzeigen, um das Kurvendiagramm ein- und auszublenden.



   In der Tabelle und im IDF-Kurvendiagramm lassen sich entweder Tiefen- oder Intensitätsdaten anzeigen. Die Daten werden in den Einheiten angezeigt, die in der Quellzeichnung definiert sind.

   Anmerkung: Es müssen mindestens zwei Einträge mit Minuteninkrement und zugehöriger Niederschlagstiefe in Zoll (oder Millimeter je nach Zeichnungseinheiten) vorhanden sein.
3. Klicken Sie auf IDF erstellen, um einen IDF-Niederschlagsdatensatz zur Niederschlagsliste hinzuzufügen.

So ändern Sie IDF-Sätze

1. Wählen Sie in der IDF-Datenliste den zu ändernden Satz aus. Der IDF-Editor wird angezeigt.
2. So fügen Sie dem Satz weitere Zeilen für die Dauer hinzu oder löschen diese
   • Neue Zeile hinzufügen. Fügt am Ende des IDF-Satzes eine neue Zeile für die Dauer hinzu.
   • Zeile oberhalb einfügen. Fügt über der aktuell ausgewählten Zeile eine neue Zeile für die Dauer hinzu.
   • Zeile unterhalb einfügen. Fügt unter der aktuell ausgewählten Zeile eine neue Zeile für die Dauer hinzu.
   • Zeile löschen. Löscht die aktuell ausgewählte Zeile.
3. Um Spalten für Wiederkehrperioden hinzuzufügen, zu bearbeiten oder zu löschen, klicken Sie auf Wiederkehrperioden festlegen . Der Editor zum Festlegen von Wiederkehrperioden wird angezeigt.
   • Geben Sie in das Feld Anzahl der Jahre eingeben eine Zahl für die Jahresdauer der Wiederkehrperiode ein, und klicken Sie dann auf Hinzufügen.
   • Um eine Wiederkehrperiode zu bearbeiten oder zu löschen, klicken Sie auf die entsprechende Option . Klicken Sie auf Speichern, um die Änderungen an den Wiederkehrperioden zu übernehmen.
4. Klicken Sie auf Änderungen speichern, um die Änderungen am IDF-Datensatz zu übernehmen.
