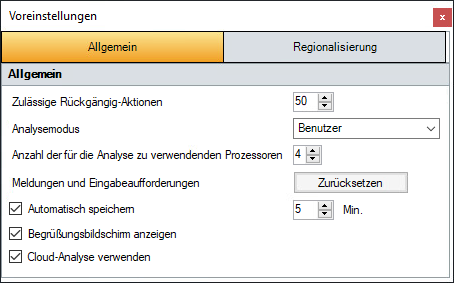

InfoDrainage™ unterstützt die Ausführung von Simulationsprozessen in der Cloud. Informationen zum Aktivieren dieser Option finden Sie unter Dateivoreinstellungen.
Hierzu wird eine Verbindung mit einem Webdienst hergestellt, der die erforderlichen Berechnungen remote durchführt und die resultierenden Daten zur Anzeige in InfoDrainage zurückgibt. Sowohl 1D- als auch 2D-Analysen mit Niederschlags- und Abflussberechnungen können jetzt in der Cloud statt lokal auf dem PC verarbeitet werden. Darüber hinaus werden Analyseergebnisse für eine begrenzte Zeit zwischengespeichert und können abgerufen werden, wenn dieselbe Analyse erneut angefordert wird.
Niederschlag
InfoDrainage ruft direkt über eine Niederschlags-API einen Niederschlagshyetografen für eine bestimmte Methode ab (z. B. FSR, FEH, SCS, NOAA usw.).
Bekannte Niederschläge werden direkt zur Verwendung in einer Abfluss-API hochgeladen.
Abfluss
InfoDrainage ruft eine Abfluss-API auf, um die erforderlichen Zuflussganglinien basierend auf dem Niederschlagshyetografen und den Eigenschaften des Einzugsgebiets zu erstellen.
Die folgenden Abflusstypen werden in der Cloud-Simulation unterstützt:
- Konzentrationszeit
- SCS
- SBUH
- Zeitbereichsdiagramm
- FSR
- FEH
- ReFH
- Gründach
- Laurenson
Derzeit werden die folgenden Abflusstypen in der Cloud-Simulation nicht unterstützt:
- ReFH2
- SWMM
- Modifiziert rational (statisch)
Ergebnisse
Bei der Analyse desselben Entwässerungsnetzes in Civil 3D und InfoDrainage können geringfügige Unterschiede bei den Ergebnissen auftreten. Dies ist das erwartete Verhalten.
Unterschiede können aus verschiedenen Gründen entstehen:
- Versionen der Analyse-Engine: Civil 3D führt Analysen in der Cloud aus, während InfoDrainage entweder in der Cloud oder vor Ort ausgeführt werden kann. Die Hydraulik-Engine wird ständig weiterentwickelt, um die Genauigkeit zu verbessern oder neue Funktionen hinzuzufügen, sodass verschiedene Versionen zu geringfügig abweichenden numerischen Ergebnissen führen können.
- Geometriedarstellung von Regenwassersteuerungen (SWCs): SWCs werden in InfoDrainage mit bestimmten geometrischen Abhängigkeiten definiert. Beim Austausch zwischen Produkten können kleine Anpassungen an der Form oder Definition des Beckens auftreten, die sich auf die berechneten Volumen auswirken können.
- Volumenberechnungsmethode: InfoDrainage verwendet eine stumpfbasierte Methode zur Berechnung von SWC-Volumen zwischen Höhen, während Civil 3D die lineare Interpolation verwendet. Da sich diese Methoden mathematisch unterscheiden, können kleine Abweichungen bei den verfügbaren Freibord- und prozentualen Ergebnissen auftreten.
Diese Unterschiede sind in der Regel geringfügig und spiegeln eher Unterschiede in den Berechnungsmethoden als Modellierungs- oder Datenübertragungsfehler wider.
