Info über Wände als Basisbauteile

Sie können eine Wand auf einer anderen Wand erstellen und als Basisbauteil definieren. Die vorhandene Wand wird als Grundelementwand bezeichnet und die neu erstellte Wand wird Wand als Basisbauteil genannt. Die Wand als Basisbauteil folgt bei Bearbeitungsvorgängen der Bewegung, der Drehung und dem Querschnitt der Grundelementwand.

Erstellen von Wänden als Basisbauteile

1. Klicken Sie auf Registerkarte Architektur Gruppe Erstellen (Wand).
2. Klicken Sie auf Ändern | Registerkarte Wand platzieren Gruppe Zeichnen (Nach Segment platzieren) oder (Nach Raum platzieren).
3. Klicken Sie auf Ändern | Registerkarte Wand platzieren Gruppe Abhängigkeit (Wand als Basisbauteil).
4. Damit Türen und Fenster beide Wände durchdringen können, klicken Sie auf Ändern | Registerkarte Wand platzieren Gruppe Abhängigkeit (Automatisch verbinden).

Nachdem Sie die Wand als Basisbauteil definiert haben, können Sie einen Versatz zwischen der Grundelementwand und der Wand als Basisbauteil hinzufügen, indem Sie bei Versatz von Basisbauteil in der Eigenschaftenpalette entweder einen nicht negativen Wert festlegen oder indem Sie die Wand als Basisbauteil in den Ansichtsbereich verschieben.

Türen und Fenster können mit Geometrie verbundene Wände durchdringen, wenn der Versatz nicht größer als 6 Zoll (152.4 mm) ist.

Wände als Basisbauteile unterstützen einen bearbeitbaren Versatz vom Basisbauteil, der direkt im Ansichtsbereich angepasst oder in der Eigenschaftenpalette als nicht negativer Wert festgelegt werden kann. Türen und Fenster können verbundene Wände durchdringen, wenn der Versatz 6 Zoll nicht überschreitet (152,4 mm).

Sie können ein Basisbauteil jederzeit entfernen, zuweisen oder neu zuweisen. Verwenden Sie die Option Hauptelement auswählen, um die steuernde Wand zu ermitteln, wenn mehrere basisbauteilabhängige Wände vorhanden sind. Basisbauteilabhängige Wände können auch in Ansichten gefiltert und in Bauteillisten für die Dokumentation aufgenommen werden.

Anmerkungen:

• Bestimmte Wandtypen, wie geschichtete Wände (und Unterwände), elliptische Wände, flächenbasierte Wände und projektspezifische Wände, können als Basisbauteile oder basisbauteilabhängige Wände verwendet werden, während Wände, die durch die Auswahl eines anderen Wandendes oder einer anderen Stütze erstellt wurden, nicht als Basisbauteile verwendet werden können.
• Fassaden können beim Erstellen von Wänden als Basisbauteilen nach Raum/Segment keine Grundelementwand sein, können aber nach der Erstellung als Grundelementwand ausgewählt werden.
• Tragende Wände können beim Erstellen von Wänden als Basisbauteile nicht als Grundelementwand verwendet werden, können jedoch nach dem Erstellen als Grundelementwand ausgewählt werden.
• Wände können nicht von Wänden in verknüpften Modellen abhängig sein.
• Wenn eine basisbauteilabhängige Wand fixiert ist, kann sie den Querschnitt nach wie vor entlang der Grundelementwand verschieben/drehen/aktualisieren.
• Eine Grundelementwand kann nicht als Referenz an ihrer Wand als Basisbauteil ausgerichtet werden.

Ändern von Wänden als Basisbauteile mit Basisbauteil

Wenn Sie über mehrere Wände als Basisbauteile verfügen und das Basisbauteil finden möchten, das die Bewegung aller Wände als Basisbauteile steuern kann, klicken Sie auf Ändern | Registerkarte Wände Gruppe Basisbauteil verwalten (Hauptelement auswählen).

Wände als Basisbauteile folgen dem Querschnitt, der Bewegung und der Drehung der zugehörigen Basisbauteile. Benutzer können den Querschnitt nicht nur für eine Wand als Basisbauteil ändern.

Entfernen oder Erstellen einer basisbauteilabhängigen Beziehung

Basisbauteilabhängige Beziehung kann entfernt werden. Um eine vorhandene Basisbauteilbeziehung zu entfernen, wählen Sie eine vorhandene Wand aus, und klicken Sie auf Ändern | Registerkarte Wände Gruppe Basisbauteil verwalten (Basisbauteilabhängige Beziehung entfernen).

Sie können sie neu erstellen oder eine neue basisbauteilabhängige Beziehung erstellen. Wählen Sie eine vorhandene Wand aus, und klicken Sie auf Ändern | Registerkarte Wände Gruppe Basisbauteil verwalten (Neues Basisbauteil wählen).

Überschreiben von Wänden als Basisbauteile

Wählen Sie unter Wände Basisbauteilabhängig Ja aus, um Wände als Basisbauteile mithilfe des Ansichtsfilters zu überschreiben.

Erstellen einer Bauteilliste von Wänden als Basisbauteile

Nachdem Sie die Wände als Basisbauteile gefiltert haben, können Sie eine Bauteilliste davon erstellen.

Best Practice: Vorbereiten von Wandtypen für präzise Wandverbindungen

Befolgen Sie diese Best Practice, um bessere Vorgabe-Wandverbindungen zu erhalten, sodass Sie Wandverbindungen nach der Erstellung der Wände nicht mehr bearbeiten müssen.

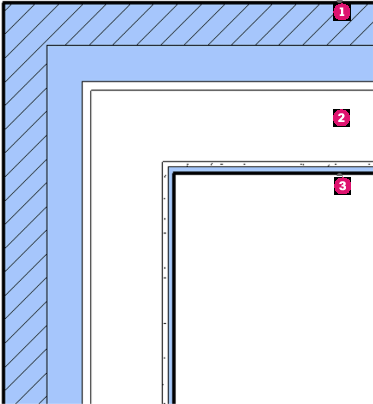

1. Erstellen Sie Wände durch Trennen von äußerer nichttragender Schicht , Kern und innerer nichttragender Schicht .

   Modell mit 3 separaten Wänden

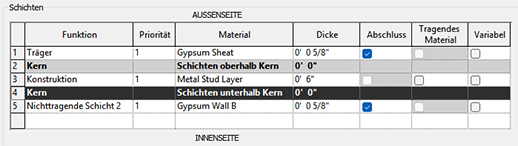

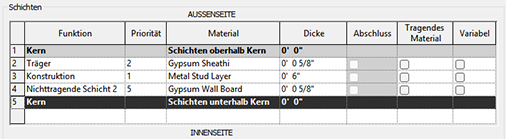

2. Verschieben Sie bei Kernwandtypen alle Wandschichten innerhalb der Kernbegrenzungen, oder legen Sie für die Schichten außerhalb der Kernbegrenzungen die höchste Priorität fest (1).

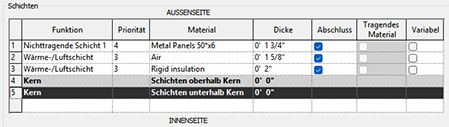

3. Verschieben Sie bei Wandtypen für die äußere nichttragende Schicht alle Wandschichten zwischen Kernbegrenzung und Außenseite, und ändern Sie die Priorität, sodass sie in aufsteigender Reihenfolge von der Kernbegrenzung zur Außenseite von 1 zu 5 verläuft.

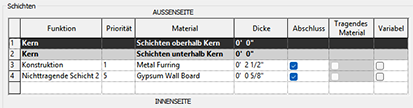

4. Verschieben Sie bei Wandtypen für die innere nichttragende Schicht alle Wandschichten zwischen Kernbegrenzung und Innenseite, und ändern Sie die Priorität, sodass sie in aufsteigender Reihenfolge von der Kernbegrenzung zur Außenseite von 1 auf 5 verläuft.
