Beispiel: Nummerieren von Stahlfertigungselementen

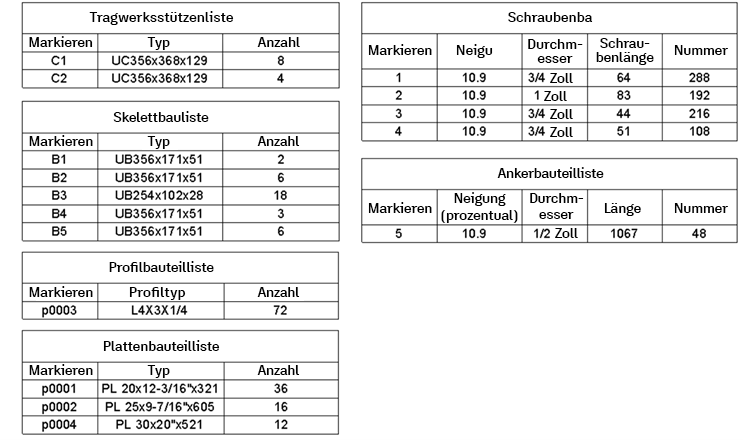

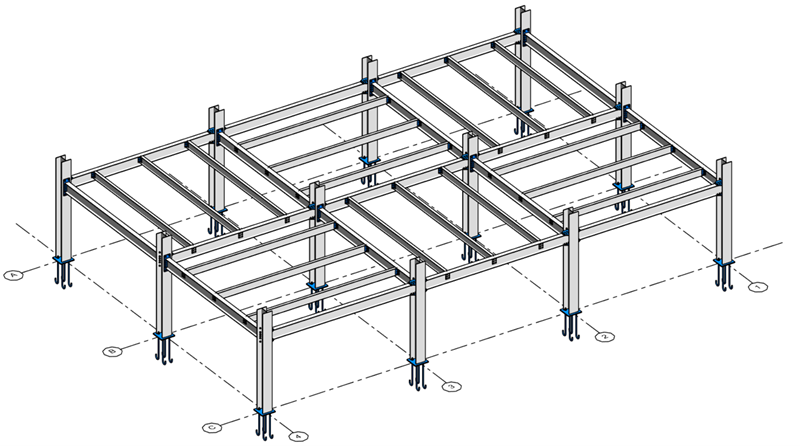

Erstellen Sie Nummerierungsvorlagen für ein Modell mit Stahlelementen und Verbindungen.

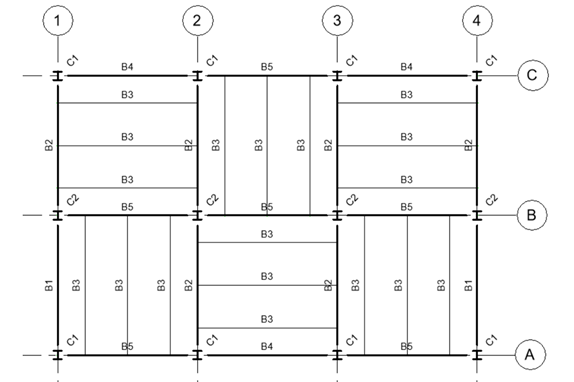

Für die Träger und Stützen können Sie die gleichen Schritte ausführen wie unter Beispiel: Nummerieren von Tragwerksstützen und Skelettbau beschrieben.

Die Schritte zum Erstellen von Vorlagen für die Nummerierung der Platten, Profile, Schrauben und Anker von Stahlverbindungen werden im Folgenden beschrieben.

Nummerierungsvorlage für Platten und Profile

Hier werden die Komponenten von Stahlverbindungen mithilfe des Abgleichs nach Geometrie nummeriert.

1. Öffnen Sie die Nummerierungsoptionen, und erstellen Sie eine neue Vorlage mit der Bezeichnung Plates and profiles.
2. Filter: Klicken Sie auf Filter, um das Dialogfeld Filter zu öffnen.
   1. Erstellen Sie einen neuen Filter, und wählen Sie die Unterkategorien Platten und Profile der Tragwerksverbindungen aus.
      Anmerkung: Komponenten von Verbindungen können derzeit nicht nach Parametern, sondern nur nach (Unter-)Kategorien gefiltert werden.
3. Nummerierungsparameter: Wählen Sie Kennzeichen aus.
4. Unterteilung: AUS
5. Elementabgleich: Klicken Sie neben Elementabgleich auf Bearbeiten, um das Dialogfeld Regeln für den Elementabgleich zu öffnen.
   1. Aktivieren Sie das Kontrollkästchen neben Abgleich nach Elementgeometrie.
6. Nummerierungsformatierung: Klicken Sie neben Nummerierungsformatierung auf Bearbeiten, um das Dialogfeld Nummerierungsformatierung zu öffnen.
   1. Klicken Sie in die Dropdown-Liste Minimale Ziffernanzahl für <Nummer> auswählen, und wählen Sie 4 aus.
   2. Fügen Sie im Abschnitt Format der Nummerierungsbeschriftung p als Präfix für <Nummer> in der rechten Spalte hinzu.
7. Klicken Sie im Dialogfeld Nummerierungsoptionen auf Anwenden, um die Vorlage zu übernehmen.

Nummerierungsvorlage für Anker und Schrauben

Hier wird Abgleich nach Parameterwert verwendet.

1. Öffnen Sie die Nummerierungsoptionen, und erstellen Sie eine neue Vorlage mit der Bezeichnung Anchors and Bolts.
2. Filter: Klicken Sie auf Filter, um das Dialogfeld Filter zu öffnen.
   1. Erstellen Sie einen neuen Filter, und wählen Sie die Unterkategorien Anker und Schrauben von Tragwerksverbindungen aus.
      Anmerkung: Komponenten von Verbindungen können derzeit nicht nach Parametern, sondern nur nach (Unter-)Kategorien gefiltert werden.
3. Nummerierungsparameter: Wählen Sie Kennzeichen aus.
4. Unterteilung: AUS
5. Elementabgleich: Klicken Sie neben Elementabgleich auf Bearbeiten, um das Dialogfeld Regeln für den Elementabgleich zu öffnen.
   1. Aktivieren Sie das Kontrollkästchen neben Abgleich nach Parameterwert.
   2. Wechseln Sie in der Dropdown-Liste Parameter auswählen von zu <Alle>.
   3. Fügen Sie die Parameter Bolzenlänge, Länge, Durchmesser und Einmessung rechts hinzu, die für den Abgleich verwendet werden sollen.
      Anmerkung: Beim Abgleich nach Geometrie für Schrauben und Anker wird die gesamte geometrische Anordnung des Schrauben-/Ankermusters berücksichtigt.
6. 6.Nummerierungsformatierung: Vorgabe
7. Klicken Sie im Dialogfeld Nummerierungsoptionen auf Anwenden, um die Vorlage zu übernehmen.
