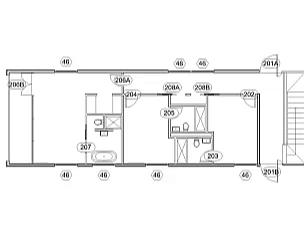

Durch Ändern der Exemplareigenschaften einer Beschriftung legen Sie fest, ob diese eine Führungslinie haben soll und wie sie in der Ansicht ausgerichtet wird.
| Name | Beschreibung |
|---|---|
| Führungslinie | Gibt an, ob die Beschriftung eine Führungslinie besitzt. Die Vorgabe ist, dass die Führungslinie ein angehängtes Ende hat. Sie können auf der kontextabhängigen Registerkarte der Multifunktionsleiste aber ein freies Ende definieren. |
| Ausrichtung | Legt fest, ob die Beschriftung horizontal, vertikal oder an Modellelementen ausgerichtet angezeigt wird. Alternativ können Sie die Beschriftung auswählen und die Leertaste drücken, um die Ausrichtung von vertikal oder horizontal zu ändern. |
| Winkel |
Gibt den Winkelwert an, bei dem die Beschriftung entgegen dem Uhrzeigersinn in Bezug auf die horizontale Position gedreht wird. Anmerkung: Bei Auswahl mehrerer Beschriftungen können Sie den Winkelparameter verwenden, um alle ausgewählten Beschriftungen auf einmal zu drehen.
 |
| Führungslinienanfang | Gibt an, ob der Anfang der Führungslinie mit dem beschrifteten Element verbunden oder frei ist und manuell platziert werden muss. |
| Führungslinienende | Gibt an, ob das Ende der Führungslinie mit dem beschrifteten Element verbunden oder frei ist und manuell platziert werden muss. |
| Anzahl Basisbauteile | Zeigt die Anzahl der Basisbauteile für die ausgewählte Beschriftung an. Weitere Informationen finden Sie unter Platzieren von Beschriftungen mit mehreren Führungslinien. |
| Von Erkennung des Führungslinienanfangs ausschließen |
Schließt Geometrie aus dem Umriss aus, die von Führungslinien verwendet wird, um Anfangsverbindungspunkt zu bestimmen. Die folgenden Elemente in Beschriftungsfamilien unterstützen den Parameter Von Erkennung des Führungslinienanfangs ausschließen:
Anmerkung: Text trägt nicht zum Umriss der Führungslinie bei.
Wenn Geometrie durch Festlegen des Parameters Von Erkennung des Führungslinienanfangs ausschließen ausgeschlossen wird, wird der Startpunkt der Führungslinie unter Verwendung des reduzierten Umrisses automatisch mit einer der vier Beschriftungsseiten verbunden. Das Ergebnis ist eine konsistente Positionierung der Führungslinie. Außerdem werden so Fälle verhindert, in denen eine Änderung des Beschriftungstyps (in einen Typ mit zusätzlicher Geometrie) zu einer Verschiebung der Führungslinie führen könnte. Der Parameter Von Erkennung des Führungslinienanfangs ausschließen unterstützt auch die Verknüpfung mit anderen Ja/Nein-Parametern, wodurch Sie unterschiedliche Umrisse für jeden Familientyp festlegen können. |
