Richten Sie Vorlagen ein, um Revit-Elemente automatisch zu nummerieren.
Eine Nummerierungsvorlage verwendet einen Filter zum Definieren des Bereichs, einen Ausgabeparameter und gibt Regeln für die Unterteilung (Definition von Nummerierungssequenzen), den Abgleich und die Nummerierungsformatierung an.
Sie können für ein und dasselbe Element mehrere Vorlagen mit jeweils eigenen Ausgabeparametern definieren. Wenn Sie denselben Filter und Ausgabeparameter verwenden, hat die Vorlage, die weiter oben in der Liste steht, Vorrang vor der Nummerierung desselben Elements. Wenn eine Vorlage deaktiviert oder das Element aus dem Nummerierungsbereich entfernt wird, bleibt der Nummerierungswert als einfacher Text erhalten. Wenn Sie das Element wieder in den Bereich aufnehmen, wird es entsprechend der Unterteilung, zu der es gehört, neu nummeriert.
Die Nummern werden von der Vorlage in der Reihenfolge der Elementerstellung und -änderung zugewiesen (wenn der Abgleich aktiviert ist). Sie können die Nummer nach Bedarf bearbeiten. Wenn die eingegebene Nummer bereits verwendet wird, wird eine Fehlermeldung angezeigt, und Sie können die Nummern wechseln.

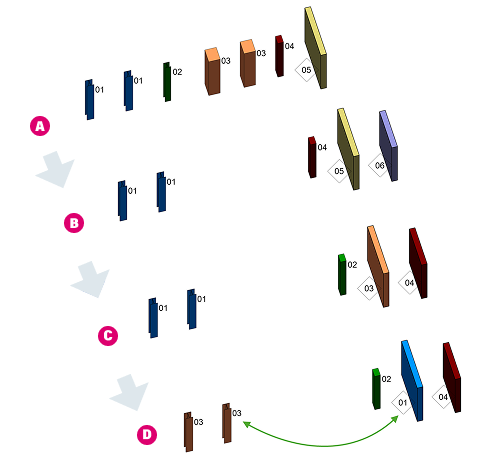

Hier sehen Sie ein Beispiel für die Funktionsweise der Nummerierung mit aktiviertem Abgleich.
A: Spalten und Wände werden in der gleichen Reihenfolge nummeriert, wobei die Geometriezuordnung aktiviert ist.
B: Drei Spalten werden gelöscht, und in der Nummerierungssequenz bleibt eine Lücke zurück. Eine Wand wird hinzugefügt und erhält am Ende der Sequenz eine Nummer. Lücken werden nicht automatisch gefüllt.
C: Der Befehl Lücken entfernen wird für die Nummerierungssequenz ausgeführt.
