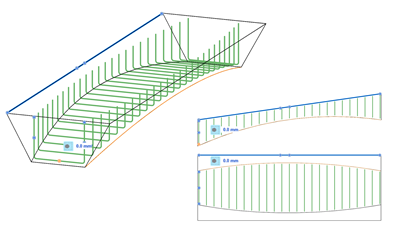

Vorgabemäßig besitzen Stäbe in einer linearen Formverteilung einheitliche Bemaßungen. Damit die Bemaßungen der Stäbe je nach Betonbasisbauteil variieren, können Sie entweder die Stabsegmente oder die Stabenden von den Kanten des Betonelements abhängig machen.
Beschränken von Segmenten an Kanten
- Wählen Sie den Satz aus, und klicken Sie unter Ändern | Bewehrung
Gruppe Abhängigkeiten auf Abhängigkeiten bearbeiten.
- Wählen Sie den Abschnittsgriff aus.

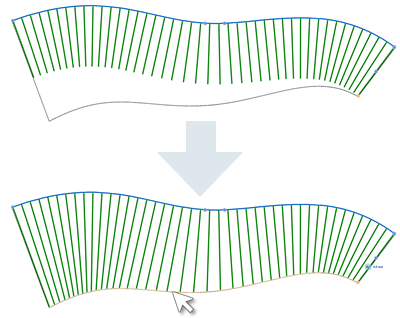

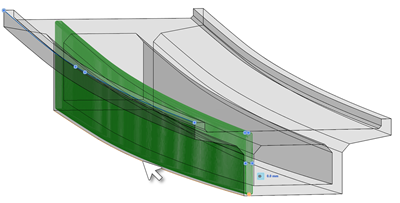

- Klicken Sie auf die Kante eines Betonelements, der das Segment folgen soll. Vorgabemäßig ist das Segment an der Überdeckung beschränkt.

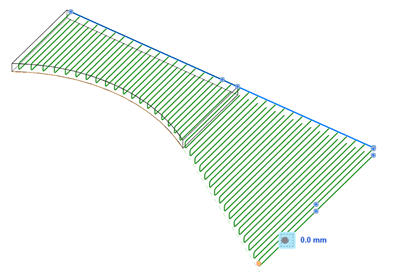

Stabenden weisen das gleiche Verhalten auf. Im folgenden Beispiel werden die Stäbe durch eine Beschränkung des Stabendes an der Kante der Platte auf diese Seite verlängert.

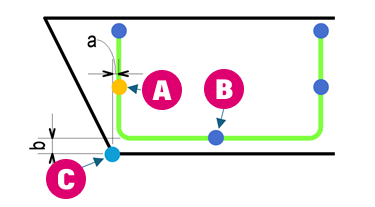

Anmerkung: Der angegebene Versatz wird auf jeden Stab im Satz angewendet und als Abstand zwischen dem Segment (Linie) oder dem Stabende und der ausgewählten Kante (die ein Punkt in jedem Stabquerschnitt ist) gemessen. Im folgenden Beispiel sind die Segmente (A) und (B) von Kante (C) am Versatz a bzw. b abhängig.
Im folgenden Beispiel ist Segment 1 von der linken Kante abhängig, während Segmente 2 und 3 von der rechten Kante abhängig sind. Alle Abhängigkeiten sind 0 mm zur Überdeckung versetzt.

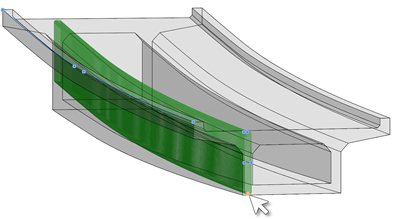

Die Kantenabhängigkeit wird auf einer Tangente erweitert, wenn das Pfadende außerhalb des Basisbauteils gezogen wird.
Anmerkung: Sie können mehrere fortlaufende Kanten auswählen, um die korrekte Variation der Biegeform sicherzustellen, wenn das Betonbasisbauteil aus mehreren Flächen/Kanten besteht.
