Platzieren von Freiformbewehrung mit ausgerichteter Verteilung

Platzieren Sie Freiformbewehrung mit ausgerichteter Verteilung auf Betonelementen mit beliebiger Geometrie.

Sie können Freiformbewehrung mit ausgerichteter Verteilung platzieren, indem Sie einzelne oder mehrere Flächenreferenzen in einer beliebigen Ansicht auswählen. Dieses Beispiel zeigt die Platzierung von Freiformbewehrung mit ausgerichteter Verteilung in einer 3D-Ansicht.

1. Klicken Sie auf Registerkarte Beton Gruppe Bewehrung (Linear).

2. Klicken Sie auf Ändern | Bewehrung platzieren Gruppe Verteilung (Ausgerichtet).

Anmerkung: Wenn Sie mehrere Flächen oder Pfadsegmente auswählen möchten, klicken Sie auf Ändern | Bewehrung platzieren Gruppe Mehrfachauswahl (Mehrere auswählen).
3. Geben Sie in der Eigenschaftenpalette einen Bewehrungstyp an.
4. Wählen Sie im Zeichenbereich die Fläche des Elements aus, die als Basisbauteil für die Freiformbewehrung verwendet werden soll. Sie können eine oder mehrere Flächen des Betonbasisbauteils auswählen.

5. Klicken Sie auf Ändern | Freiformbewehrung platzieren Gruppe Weiter (Pfad). Wählen Sie eine Kante des Elements aus.
   Anmerkung: Sie können auch die LEERTASTE drücken, um den Verteilungspfad weiter auszuwählen.


   Sie können in der Eigenschaftenpalette für den Parameter Stabausrichtung auch Vertikal oder eine der anderen Optionen für die Stabausrichtung wählen, für die Sie auch eine Fläche auswählen müssen. Weitere Informationen finden Sie unter Optionen für die Ausrichtung von Freiformbewehrung.

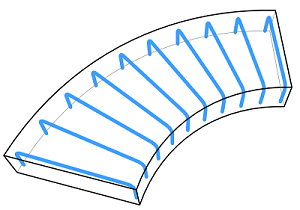

6. Die Bewehrung füllt das Basisbauteil aus wie durch die Referenzflächen und vordefinierten Eigenschaften definiert.

7. Drücken Sie die ESC-Taste, um den Platzierungsmodus für Freiformbewehrung zu beenden.
