Platzieren der linearen Formverteilung

Die Platzierung einer linearen 3D-Formverteilung erfolgt in zwei Hauptschritten: Platzieren der Hauptbewehrung und Auswählen des Verteilungspfads.

  1. Hauptbewehrung platzieren: Platzieren Sie den Stab wie bei formgesteuerter Bewehrung. Weitere Informationen finden Sie unter Platzieren von Bewehrung.
    1. Wechseln Sie zu einer Schnittansicht durch das Betonbasisbauteil.
    2. Wählen Sie in der Eigenschaftenpalette den Bewehrungstyp und das Bewehrungsverlegungslayout aus.
    3. Wählen Sie entweder in der Eigenschaftenpalette oder im Biegeformbrowser eine Biegeform aus.

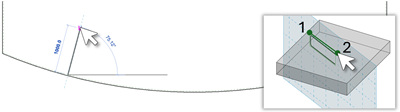

    4. Wählen Sie die Platzierungsmethode Mit zwei Punkten aus. Für die Platzierung im Schnitt können Sie Aktuelle Arbeitsebene als Platzierungsebene und Parallel zur Arbeitsebene platzieren als Ausrichtung verwenden.
    5. Klicken Sie zum Platzieren der Bewehrung.
      Anmerkung:
      1. In diesem Schritt können Sie die ESC-Taste drücken, den platzierten Stab auswählen und dessen Bemaßungen anpassen. Sie können bereits platzierte Stäbe kopieren oder weitere Stäbe mit jeweils eigenen Eigenschaften platzieren, die auf die jeweiligen Verlegungen angewendet werden, auch wenn in diesem Schritt nur ein einzelner Stab sichtbar ist.
      2. Sie können hier nach Bedarf die anderen Platzierungsmethoden verwenden, z. B. Auf Basisbauteil erweitern (mit derselben Platzierungsebene und Ausrichtung) oder Skizze (um eine neue Form zu erstellen oder die Form am Betonbasisbauteil auszurichten).
    6. Klicken Sie in der Gruppe Weiter auf Linear, um zum nächsten Schritt zu gelangen. Alle erstellten Verlegungen verwenden denselben im folgenden Schritt definierten Verteilungspfad.
  2. Wählen Sie den Verteilungspfad aus.

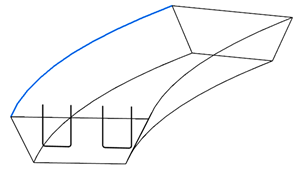

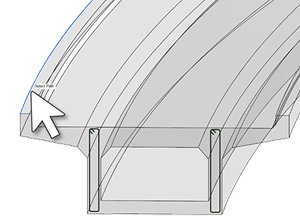

    1. Wählen Sie eine oder mehrere fortlaufende Kanten aus, um den gewünschten Verteilungspfad zu definieren.
    2. Klicken Sie auf Fertig stellen, um die Verlegung zu erstellen.

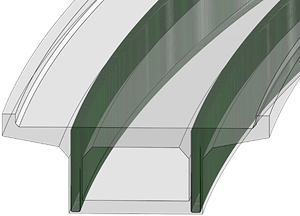

Sie können die lineare 3D-Formverteilung auch vollständig in einer 3D-Ansicht platzieren.

  1. Hauptbewehrung platzieren: Platzieren Sie den Stab wie bei formgesteuerter Bewehrung. Weitere Informationen finden Sie unter Platzieren von Bewehrung.
    1. Öffnen Sie eine 3D-Ansicht, in der das Betonbasisbauteil angezeigt wird. Wenn die 3D-Ansicht viele Elemente enthält, können Sie optional das Basisbauteil oder das Basisbauteil und relevante benachbarte Elemente isolieren.
    2. Wählen Sie in der Eigenschaftenpalette den Bewehrungstyp und das Bewehrungsverlegungslayout aus.
    3. Wählen Sie entweder in der Eigenschaftenpalette oder im Biegeformbrowser eine Biegeform aus.
    4. Wählen Sie die Platzierungsmethode Auf Basisbauteil erweitern . Um die Bewehrung mit Ausrichtung an einer der Endflächen zu platzieren, wählen Sie Vordere Überdeckungsreferenz als Platzierungsebene und Parallel zur Arbeitsebene als Ausrichtung aus.
    5. Klicken Sie zum Platzieren der Bewehrung.


      Anmerkung:
      1. In diesem Schritt können Sie die ESC-Taste drücken, den platzierten Stab auswählen und dessen Bemaßungen anpassen. Sie können bereits platzierte Stäbe kopieren oder weitere Stäbe mit jeweils eigenen Eigenschaften platzieren, die auf die jeweiligen Verlegungen angewendet werden, auch wenn in diesem Schritt nur ein einzelner Stab sichtbar ist.
      2. Sie können hier nach Bedarf die anderen Platzierungsmethoden verwenden, z. B. Mit zwei Punkten (mit derselben Platzierungsebene und Ausrichtung) oder Skizze (um eine neue Form zu erstellen oder die Form am Betonbasisbauteil auszurichten).
    6. Klicken Sie in der Gruppe Weiter auf Linear, um zum nächsten Schritt zu gelangen. Alle erstellten Verlegungen verwenden denselben im folgenden Schritt definierten Verteilungspfad.

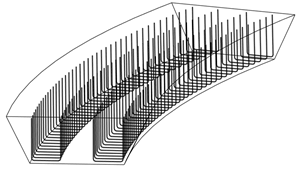

  2. Wählen Sie den Verteilungspfad aus.
    1. Wählen Sie eine oder mehrere fortlaufende Kanten aus, um den gewünschten Verteilungspfad zu definieren.
    2. Klicken Sie auf Fertig stellen, um die Verlegung zu erstellen.


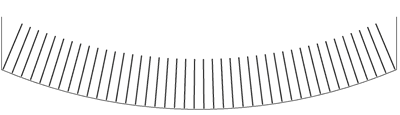

Führen Sie die gleichen Schritte aus, um die lineare 3D-Formverteilung in einfacheren Betonbasisbauteilen wie Geschossdecken zu platzieren, ohne eine Schnittansicht erstellen zu müssen.

  1. Hauptbewehrung platzieren: Platzieren Sie den Stab wie bei formgesteuerter Bewehrung. Weitere Informationen finden Sie unter Platzieren von Bewehrung.

    1. Wechseln Sie zu einer Draufsicht durch das Betonbasisbauteil.
    2. Wählen Sie in der Eigenschaftenpalette den Bewehrungstyp und das Bewehrungsverlegungslayout aus.
    3. Wählen Sie entweder in der Eigenschaftenpalette oder im Biegeformbrowser eine Biegeform aus.
    4. Wählen Sie die Platzierungsmethode Mit zwei Punkten aus. Für die Platzierung in der Draufsicht können Sie die vordere Überdeckung als Platzierungsebene und Lotrecht zur Arbeitsebene platzieren als Ausrichtung verwenden.

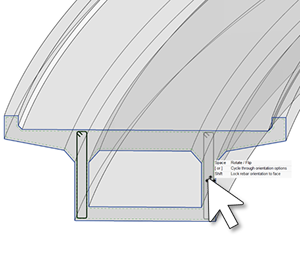

    5. Klicken Sie zum Platzieren der Bewehrung. Drücken Sie während der Platzierung die LEERTASTE, um die Form innerhalb der Stabebene zu drehen.
    6. Klicken Sie in der Gruppe Weiter auf Linear, um zum nächsten Schritt zu gelangen. Alle erstellten Verlegungen verwenden denselben im folgenden Schritt definierten Verteilungspfad.
  2. Wählen Sie den Verteilungspfad aus.
    1. Wählen Sie eine oder mehrere fortlaufende Kanten aus, um den gewünschten Verteilungspfad zu definieren.
    2. Klicken Sie auf Fertig stellen, um die Verlegung zu erstellen.
Anmerkung:

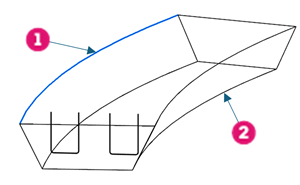

  1. Beim Auswählen, Platzieren oder Bearbeiten der Verlegung wird der Verteilungspfad mit dem Linienstil Verteilungspfad (1) angezeigt. Die Kanten des Betonelements werden nach Bedarf angezeigt, z. B. wenn Sie unter Verwendung des Stils Betonkanten (2) zu Schritt 2 der Kantenauswahl für den Verteilungspfad wechseln. Sie können diese Einstellungen in den Objektstilen unter Modellobjekte Bewehrung anpassen oder für einzelne Ansichten überschreiben.
  2. Im ersten Schritt der Platzierung wird der Stab vom Querschnitt zu seiner Position lotrecht zum Verteilungspfad gedreht. Sie können die Eigenschaft Stabausrichtung verwenden, um den Stab parallel zu einer Betonfläche zu positionieren.
