Unterteilung von Bewehrung

Die Identifikation von Bewehrung mithilfe der Unterteilung dient einer Reihe organisatorischer Zwecke. Diese sind davon abhängig, wie das Gebäude entworfen wird oder wie es realisiert werden soll.

Entwurf, Bestellung, Fertigung und letztlich die Positionierung der Bewehrung an der Baustelle wirken sich auf die vom Bauunternehmer benötigte Unterteilung aus. Zu diesen Faktoren gehören unter anderem:

• Realisierungsabfolge und Phasen
• Typen der Basisbauteile (z. B. Betonstützen, -träger oder -platten)
• Bedarf an Betonfertigteilen
• Positionierung im Basisbauteil (oben oder unten in Platten, innen oder außen in Wänden)
• Positionierung im Modell

Diese Organisation kann durch Bearbeiten des integrierten Parameters Unterteilung erreicht werden, den alle Bewehrungselemente aufweisen und der als Vorgabe-Unterteilungskriterium für die automatisch erstellten Vorlagen für die Bewehrungsnummerierung festgelegt ist.

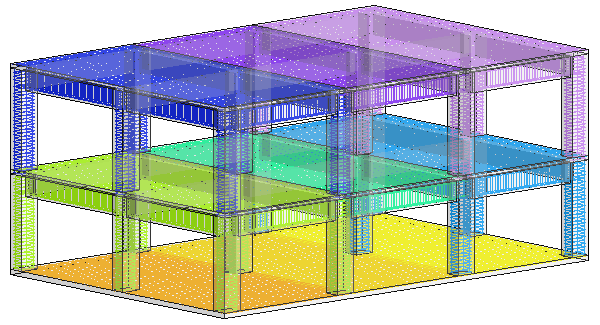

Die folgende Abbildung zeigt eine Darstellung von neun Unterteilungen in einem einfachen Modell, bei dem auf jeder Ebene drei spezifische Unterteilungen vorhanden sind. Die derselben Unterteilung zugewiesenen Bewehrungselemente werden in derselben Farbe angezeigt. Bewehrung kann danach, zu welchem Zeitpunkt und an welcher Position sie benötigt wird, unterteilt und dadurch in Gruppen zusammengefasst werden.

Jedes Bewehrungselement, jede Bewehrungsverlegung und jedes Einzelmattenexemplar in einem Modell kann immer nur einer Unterteilung zugewiesen werden. Die Nummerierungssequenzen und der Abgleich der Nummern in einer Unterteilung bleiben dadurch für Bauteillisten und Beschriftungen erhalten.
