Bewehrungselemente werden bei der Platzierung oder Änderung nummeriert, wenn im Projekt aktive Nummerierungsvorlagen vorhanden sind. Die Nummerierung ermöglicht die Zuordnung identischer Bewehrungselemente innerhalb derselben Unterteilung für Bauteillisten und Beschriftungen.
Projekte mit Bewehrungstypen enthalten automatisch Vorlagen für Bewehrung, Verbindungsmittel und Einzelmatten. Die vorgegebenen Abgleichseinstellungen können mit der parametrischen Anpassung kombiniert werden, und die Bewehrungsnummer kann bearbeitet werden. Vorgabemäßig basieren Unterteilungen auf dem Parameter Unterteilung, Sie können jedoch zu einem anderen Parameter wie z. B. Basisbauteilkategorie wechseln.
- Öffnen Sie die automatisch generierten Vorlagen für Bewehrung, Verbindungsmittel oder Einzelmatten, und überprüfen Sie die Filter.
- Passen Sie das Abgleichsverhalten an (kombinieren Sie bei Bedarf den vorgegebenen Abgleich mit parametrischen Regeln).
- Bearbeiten Sie gegebenenfalls die Bewehrungsnummer, um Probleme vor Ort zu beheben.
- Bestätigen Sie den Parameter Unterteilung (Vorgabe-Unterteilung), oder ändern Sie ihn in einen geeigneteren Parameter (z. B. Basisbauteilkategorie).

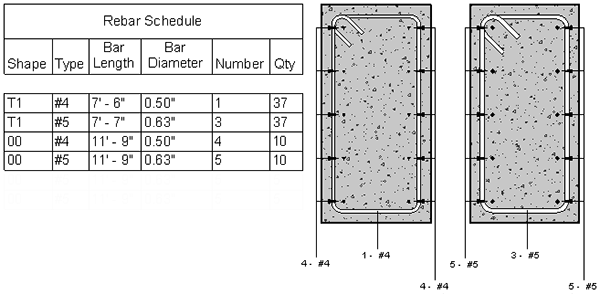

In zugewiesenen Unterteilungen werden Bewehrungselemente, Einzelmatten und Verbindungsmittel, deren Typ, Größe, Material und Form übereinstimmen, mit denselben Nummern gekennzeichnet. Die Beschriftungen in der folgenden Schnittansicht verdeutlichen diesen Abgleich anhand der Nummern.
Die Nummer für ein Bewehrungselement kann in der Eigenschaftenpalette angezeigt und überschrieben werden. Sie können die Nummerierungsvorlage für Bewehrung, Einzelmatten und Verbindungsmitteln im Projekt bearbeiten.
Sie können Bewehrungsnummern zählen, beschriften und in Bauteillisten aufnehmen.
