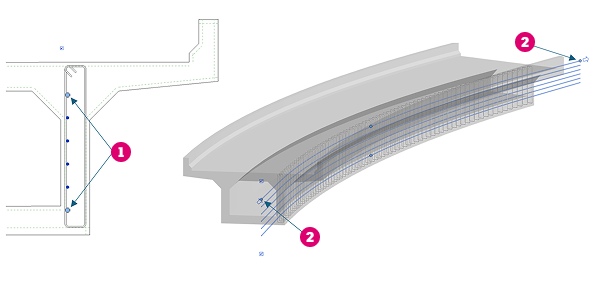

Wie bei formgesteuerter Bewehrung verfügt auch die gemorphte bewehrungsgesteuerte Verteilung über Griffe, die Sie ziehen können, um den Bereich der Verlegung oder die Länge der Stäbe anzupassen.
Ziehen Sie den Mauszeiger, um den Bereich der Verlegung anzupassen (1).
Ziehen Sie den Mauszeiger, um die Länge der Stäbe anzupassen (2).
Bearbeiten von Abhängigkeiten – Enden der Verlegung
Um den Versatz für jeden Griff genau zu bearbeiten, wählen Sie die Verlegung aus und wechseln zu Abhängigkeiten bearbeiten.

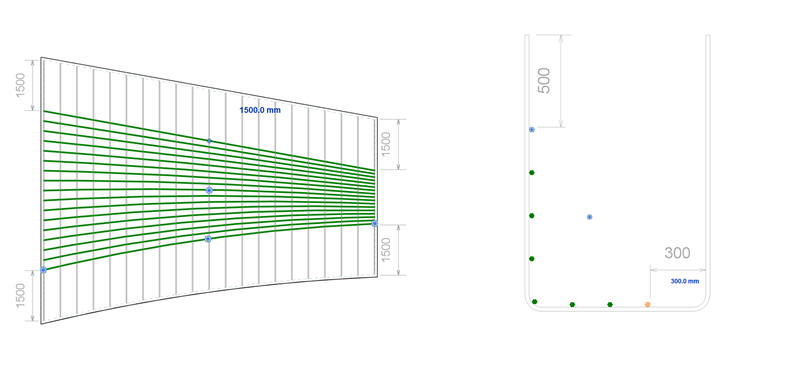

Für den Anfang/das Ende der festgelegten Griffe wird der Versatz vom Ende des definierenden Segments gemessen. Ein positiver Wert verschiebt die Verlegung auf der Innenseite entlang des Segments, während ein negativer Versatz diese entlang einer Tangente nach außen verlängert. Hier sehen Sie ein Beispiel für das Hinzufügen eines positiven Versatzes zu einer gemorphten Verlegung, die entlang eines Segments der Querbewehrung definiert ist, und für eine Verlegung, die über zwei Segmente definiert ist.

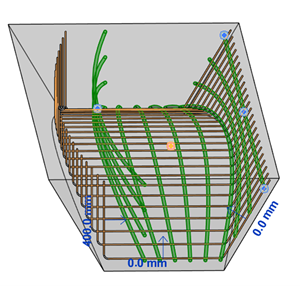

Und für das Hinzufügen eines negativen Versatzes zu einer gemorphten Verlegung, die entlang eines gekrümmten Quersegments definiert ist. Die Verlegung wird entlang einer Tangente vom Ende aus verlängert.
Bearbeiten von Abhängigkeiten – Definitionsgriff

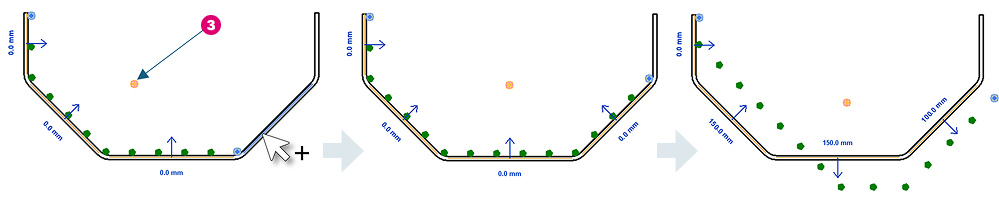

Klicken Sie auf den Definitionsgriff (3), um definierende Segmente für die gemorphte bewehrungsgesteuerte Verteilung hinzuzufügen oder zu entfernen. Geben Sie einen negativen Wert ein, oder klicken Sie auf den Richtungspfeil, um die Stäbe auf die andere Seite umzukehren.
Das folgende Beispiel zeigt, wie der Definition ein weiteres Segment hinzugefügt wird und die Versätze für die Segmente bearbeitet werden.
Sie können die Stababhängigkeiten in jeder Ansicht bearbeiten, die sinnvoll erscheint.
Bearbeiten von Abhängigkeiten – Stabenden

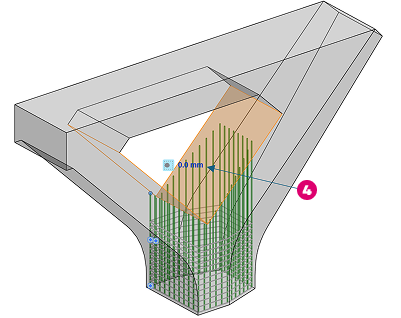

Die gemorphte Bewehrungsverteilung wird automatisch von allen Betonbasisbauteilflächen abhängig gemacht, an denen die Stäbe ausgerichtet sind. Im folgenden Beispiel werden die Stabenden automatisch von den beiden orange hervorgehobenen Flächen bei 0 mm der Überdeckung (4) abhängig gemacht.

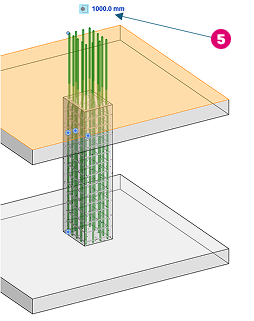

Beim Modellieren der Längsbewehrung in Stützen können Sie den Anfang oder das Ende des Formgriffs auswählen und auf die Oberseite der Platte klicken, um diese als Ziel festzulegen. Sie können dann einen Versatz (z. B. 1000 mm) (5) von dieser Fläche eingeben, um die Stäbe nach außen zu verlängern.

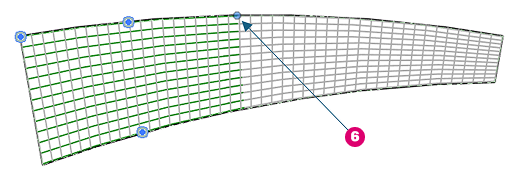

Beim Stoßen von Stäben werden die Enden durch die Stoßverbindung gesteuert. Durch Klicken auf eine Betonfläche wird der Griff zurückgesetzt und die Stoßabhängigkeit entfernt.
