La norma ANSI ahora admite las últimas revisiones de ASME Y14.5 – 2018 R (2024) para el símbolo de rectángulo de tolerancia, el de referencia parcial y el de indicación de referencia.
Tolerancia geométrica

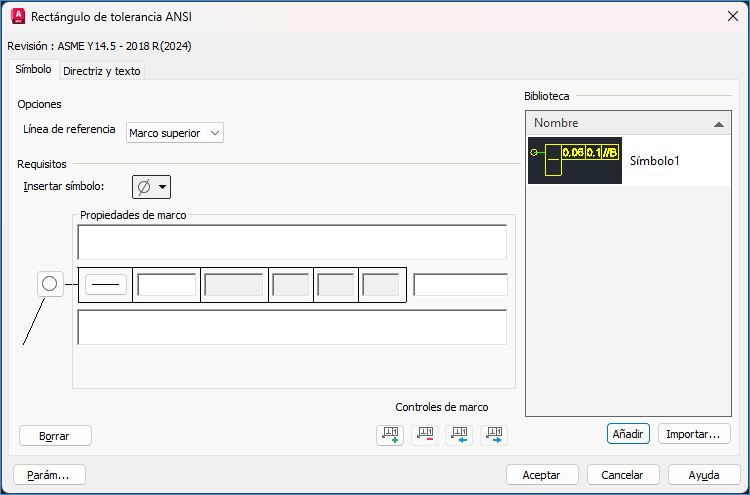

El cuadro de diálogo Rectángulo de tolerancia ANSI incluye la última revisión de la norma, ASME Y14.5 – 2018 R(2024), que proporciona la notación y los requisitos más actualizados. Este cuadro de diálogo admite la función de varios marcos, lo que permite añadir más marcos según sea necesario, junto con un campo para notas en línea. La biblioteca Insertar símbolo incluye nuevos símbolos en la categoría de símbolos adicionales.
Referencia parcial

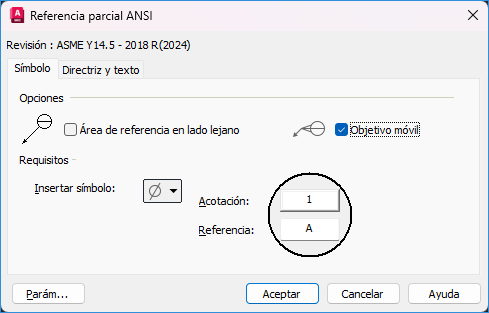

El cuadro de diálogo Referencia parcial ANSI incluye la última revisión de la norma ASME Y14.5 – 2018 R(2024). El cuadro de diálogo admite ahora una nueva opción para insertar un símbolo de objetivo móvil.
Indicación de referencia

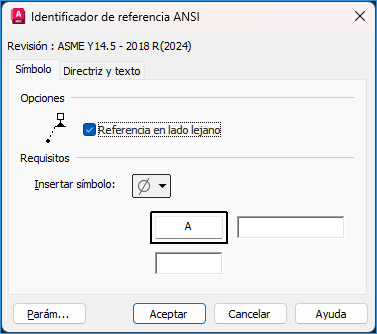

El cuadro de diálogo Indicación de referencia ANSI incluye la última revisión de la norma ASME Y14.5 – 2018 R(2024). Este cuadro de diálogo ofrece ahora la opción de insertar símbolos en el lado más alejado. En Requisitos, se proporcionan los campos Nota de referencia y Nota de rosca, junto con la opción Insertar símbolo.
