Archivos de soporte conectados: archivos de personalización (CUIx) parciales

Los elementos personalizados de la interfaz de usuario (IU) se pueden compartir con otras personas y cargar en la aplicación de escritorio de AutoCAD cuando se trabaja en un dibujo abierto de un proyecto de Autodesk en Forma Data Management.

Al configurar un proyecto de Autodesk en Forma Data Management, puede especificar archivos de personalización parciales (CUIx) que contengan herramientas personalizadas que se cargarán automáticamente al abrir un dibujo de ese proyecto. Al alternar entre dibujos, los archivos CUIx configurados para un proyecto de Autodesk se cargan automáticamente cuando el dibujo asociado es el actual, y se descargan cuando se activa un dibujo distinto no asociado con ese proyecto de Autodesk. Para obtener más información sobre cómo configurar un proyecto de Autodesk para su uso con archivos de soporte conectados, consulte Para configurar un proyecto de Autodesk a fin de utilizar los archivos de soporte conectados.

Nota: Los archivos de soporte conectados ahora están disponibles en Forma Data Management y en la Biblioteca de ACC.

Si es la primera vez que utiliza archivos de personalización parciales (CUIx), los siguientes recursos le proporcionarán una valiosa introducción:

Creación de un archivo CUIx parcial

Los archivos de personalización (CUIx) almacenan las definiciones de las macros de comandos y los elementos de la interfaz de usuario (IU) personalizados. Entre estos elementos de la interfaz de usuario, se pueden incluir fichas y grupos de la cinta de opciones, barras de herramientas, etc. Antes de crear macros de comandos o elementos de la interfaz de usuario personalizados, debe crear un archivo CUIx.

Siga estos pasos para crear un archivo CUIx parcial que se pueda cargar con otros archivos CUIx:

  1. Haga clic en la ficha Administrar grupo Personalización Interfaz de usuario. Buscar
  2. En el editor Personalizar interfaz de usuario (IUP), haga clic en la ficha Transferir.
  3. En el panel derecho, haga clic en Crear un nuevo archivo de personalización.
  4. En el cuadro de diálogo Guardar como, vaya a la ubicación donde desea guardar el nuevo archivo CUIx.
  5. En el cuadro de texto Nombre de archivo, introduzca un nombre de archivo y haga clic en Guardar.

Después de crear el archivo CUIx, debe cargarlo en el editor Personalizar interfaz de usuario (IUP) para definir las macros de comandos y los elementos de la interfaz de usuario personalizados que desea que estén disponibles cuando se abra un archivo de dibujo de un proyecto de Autodesk.

Carga y edición de un archivo CUIx parcial

Siga estos pasos para cargar y editar un archivo CUIx parcial en el editor IUP:

  1. En el editor Personalizar interfaz de usuario (IUP), haga clic en la ficha Personalizar.
  2. En el panel Personalizaciones en, haga clic en Cargar archivo de personalización parcial.
  3. En el cuadro de diálogo Abrir, busque y seleccione el archivo CUIx que desea cargar y haga clic en Abrir.
  4. En el panel Personalizaciones en, haga clic en la lista desplegable Archivo IUP cargado y seleccione Todos los archivos de personalización.
  5. Desplácese hacia abajo y expanda el nodo Archivos de personalización parciales.
  6. Expanda el nodo del archivo CUIx que ha cargado en el paso 3.
  7. Cree nuevas macros de comandos en el panel Lista de comandos y añada nuevos elementos de interfaz de usuario que hagan referencia a las macros de comandos personalizadas en los nodos correspondientes.

    Para obtener más información, consulte Acerca de la personalización de comandos y Acerca de los elementos de la interfaz de usuario.

  8. Pulse Aplicar para guardar los cambios.
  9. Después de añadir los nuevos elementos de la interfaz de usuario y guardar los cambios, haga clic con el botón derecho en el archivo CUIx en Archivos de personalización parciales y seleccione Descargar.
  10. Haga clic en Aceptar para cerrar el editor IUP.

Adición de un archivo de personalización (CUIx) parcial a los parámetros de un proyecto de Autodesk

Después de configurar los archivos de soporte conectados para un proyecto de Autodesk y crear un archivo CUIx, siga estos pasos para configurar los archivos de personalización (CUIx) parciales para un proyecto:

Importante: Solo los miembros del proyecto con acceso de Administrador del proyecto pueden configurar los archivos de soporte conectados.
  1. Cargue los archivos de personalización parciales (CUIx) relacionados con el proyecto en el proyecto de Autodesk.

    Para obtener información sobre cómo cargar archivos en un proyecto de Autodesk, consulte la documentación de ayuda de Autodesk Desktop Connector.

  2. En AutoCAD, abra un dibujo del proyecto de Autodesk para el que desea configurar las paletas de herramientas y de creación.
  3. Haga clic con el botón derecho en el área de dibujo y elija Opciones. Buscar

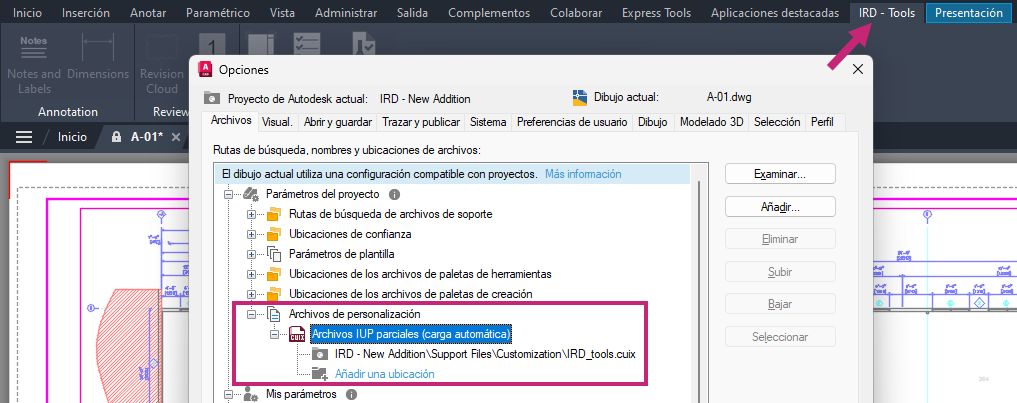

  4. En el cuadro de diálogo Opciones, haga clic en la ficha Archivos y expanda el nodo Parámetros del proyecto.
  5. Expanda Archivos de personalización Archivos IUP parciales (carga automática) y, a continuación, haga clic en Añadir una ubicación debajo del nodo.
  6. En el cuadro de diálogo Buscar carpeta, busque y seleccione el archivo CUIx que se cargará al abrir un dibujo del proyecto de Autodesk y definirlo como actual. A continuación, haga clic en Abrir.
    Nota: Al seleccionar un archivo CUIx para cargarlo con el proyecto de Autodesk, asegúrese de no seleccionar el archivo de personalización principal del producto.
  7. Si ha cargado varios archivos CUIx, repita los pasos 5 y 6 para cada archivo.
  8. Haga clic en Aceptar para guardar los cambios.

Comandos modificados

IUP: administra los elementos personalizados de la interfaz del usuario del producto.

OPCIONES: personaliza los parámetros del programa.
