La función Limpieza de geometría explora los dibujos para solucionar errores de geometría frecuentes.
La función Limpieza de geometría explora los dibujos en busca de errores de geometría frecuentes, como separaciones, excesos, insuficiencia y ángulos desalineados. Resalta los errores directamente en la ventana de dibujo con marcadores visuales. Además, esta función ofrece varias opciones para cada error, lo que le permite elegir la mejor solución. También puede optar por ignorar las sugerencias y mantener la geometría tal y como se ha diseñado cuando sea necesario. La función Limpieza de geometría es rápida, visual y precisa.

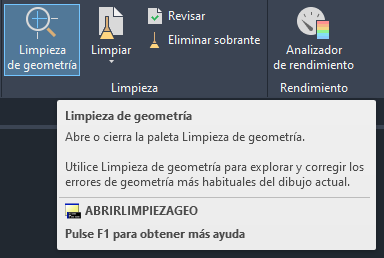

Para utilizar esta función, abra primero la paleta. Para ello, escriba ABRIRLIMPIEZAGEO en la solicitud de comando o, en la cinta de opciones, haga clic en la ficha Administrar > grupo Limpieza > Limpieza de geometría.

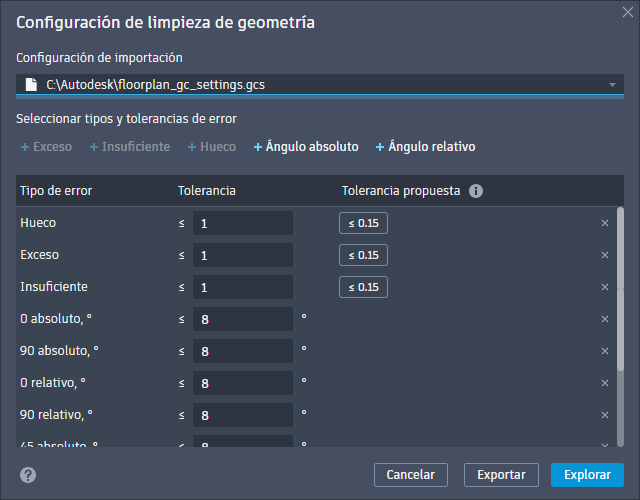

A continuación, seleccione los objetos que desea explorar. Para personalizar los parámetros, seleccione los tipos de error y establezca las tolerancias en el cuadro de diálogo Configuración de limpieza de geometría. También puede exportar parámetros de tolerancia e importar archivos de plantilla para mantener la coherencia entre tipos de dibujo o proyecto.

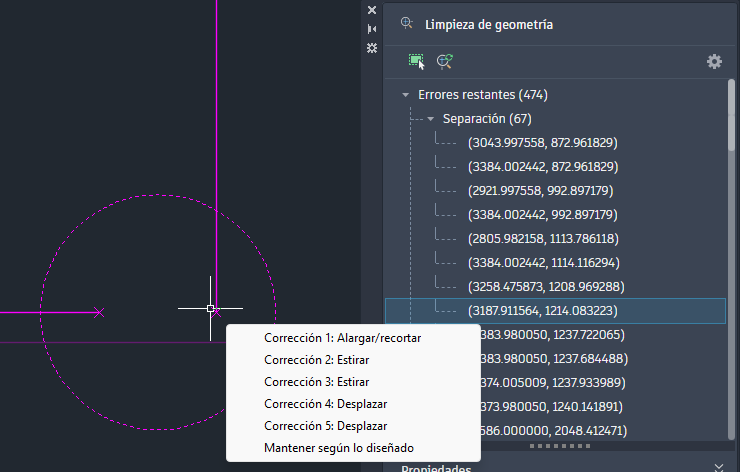

Por último, haga clic en los errores encontrados para revisarlos y corregirlos. Al pasar el cursor por encima del marcador visual, se mostrarán las opciones de corrección y, al pasar el cursor por encima de una opción de corrección, podrá obtener una vista preliminar de la corrección en el lienzo en tiempo real. Haga clic en una opción de corrección para aplicarla al dibujo. Utilice "Mantener según lo diseñado" para los casos intencionados.
Los errores geométricos sutiles pueden interrumpir el flujo de trabajo de diseño y afectar a la productividad. La mejora de la precisión del dibujo es una de las principales ventajas de esta herramienta. Ahorra tiempo al optimizar el proceso de limpieza y permite controlar las correcciones.
Nuevos comandos
- ABRIRLIMPIEZAGEO: abre la paleta Limpieza de geometría.
- CERRARREVIERRORGEO: permite salir del modo de revisión de Limpieza de geometría.
- CERRARLIMPIEZAGEO: cierra la paleta Limpieza de geometría.
Nuevas variables de sistema
- GEOMETRYCLEANUPSTATE: indica si la paleta Limpieza de geometría está abierta o cerrada.
- GEOMETRYCLEANUPZOOMPAN: determina si, al hacer clic en un nodo de la vista en árbol de la paleta Limpieza de geometría, se amplía automáticamente la vista de los ejemplares resaltados.
