añadir y modificar conjuntos de precipitaciones de frecuencia de duración de intensidad (IDF)

Añada datos variables de precipitación IDF para probar y analizar un sistema de drenaje.

Los datos IDF definen la relación entre la intensidad (o profundidad) de las precipitaciones y la duración de las precipitaciones para diferentes períodos de retorno (o frecuencia).

Importante: Para utilizar datos de IDF para el análisis de drenaje, todas las cuencas vertientes del diseño deben especificarse con métodos de escorrentía racionales o racionales modificados. Si alguna cuenca vertiente contiene métodos de escorrentía dinámicos, los conjuntos de datos de precipitación IDF no estarán disponibles. Consulte Para especificar datos de precipitación para un proyecto para obtener más información.

1. En el área de trabajo Criterios de análisis, haga clic en Abrir administrador de precipitaciones.

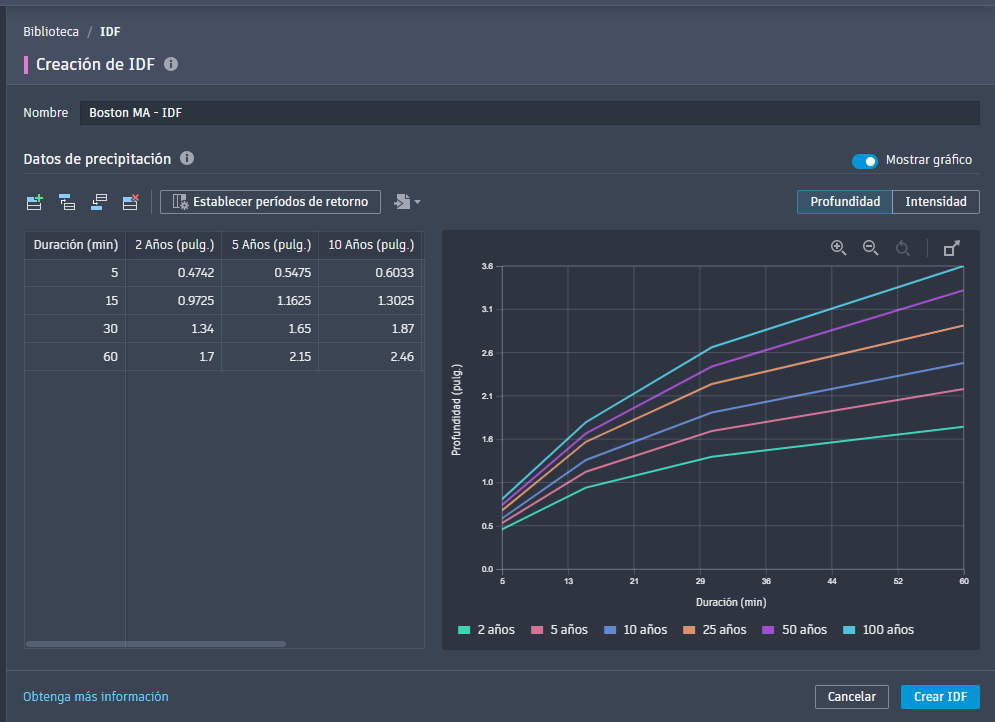

2. En el Administrador de precipitaciones, haga clic en el mosaico IDF. Se abre el editor de creación de IDF.


3. En el campo Nombre, escriba un nombre exclusivo para el conjunto de precipitación.

Nota: Debe introducir al menos una duración de precipitación para poder guardar el conjunto de precipitaciones.

Para importar un conjunto de datos IDF

Se pueden crear varias curvas de IDF de precipitación para diferentes períodos de retorno especificando valores de intensidad (o profundidad) de precipitación para distintas duraciones de precipitación.

1. Haga clic en para importar archivos de datos IDF. Los archivos admitidos son los siguientes:
   • Archivo personalizado (.csv)
   • Archivo NOAA (*.csv)
   • Archivo IDF de Hydraflow (.idf)
   • Archivo IDF de SSA (.idfdb)
2. Los datos se presentan en una tabla y un gráfico de curva IDF.
   Nota: Utilice el botón Mostrar gráfico para ocultar y mostrar el gráfico de curvas.



   La tabla y el gráfico de curva IDF pueden mostrar datos de profundidad o intensidad. Los datos se muestran con las unidades definidas en el dibujo de origen.

   Nota: Debe haber, al menos, dos entradas que contengan el incremento de minutos y su profundidad de precipitación coincidente en pulgadas (o milímetros, según las unidades de dibujo).
3. Haga clic en Crear IDF para añadir el conjunto de datos de precipitaciones IDF a la lista de precipitaciones.

Para modificar conjuntos IDF

1. En la lista de datos IDF, seleccione el conjunto que desea modificar. Se muestra el editor de IDF.
2. Para añadir o suprimir más filas de duración al conjunto:
   • Añadir una nueva fila. Añade una nueva fila de duración en la parte inferior del conjunto de IDF.
   • Insertar una fila arriba. Añade una nueva fila de duración encima de la fila seleccionada.
   • Insertar una fila abajo. Añade una nueva fila de duración debajo de la fila seleccionada actualmente.
   • Suprimir una fila. Suprime la fila seleccionada actualmente.
3. Para añadir, editar o suprimir columnas de periodo de retorno, haga clic en Establecer periodo de retorno . Se muestra el editor para establecer períodos de retorno:
   • En el campo Introducir número de años, introduzca un número que represente la duración del año del período de retorno y, a continuación, haga clic en Añadir.
   • Para editar o suprimir un periodo de retorno, haga clic en correspondiente. Haga clic en Guardar para aceptar los cambios realizados en los periodos de retorno.
4. Haga clic en Guardar cambios para aceptar los cambios realizados en el conjunto de datos IDF.
