La norme ISO prend désormais en charge la dernière révision de la norme ISO 13715:2017 (E) pour le symbole d’arête.

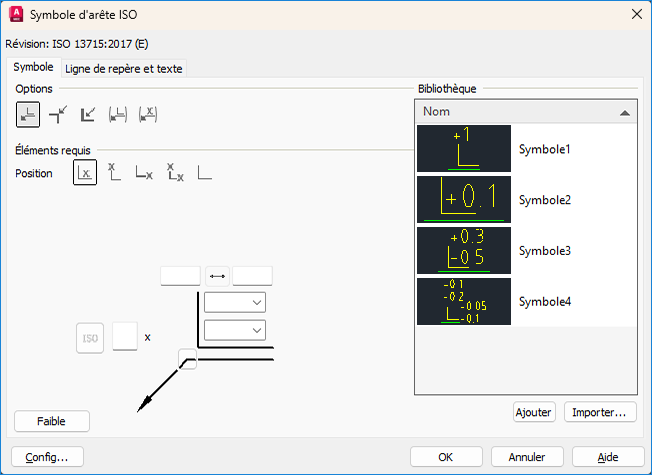

La boîte de dialogue ISO du symbole d’arête fournit la notation et les exigences les plus récentes. La boîte de dialogue prend en charge différentes options et positions pour placer le symbole d’arête dans le dessin. Elle offre également des options pour définir la quantité d’arêtes et indiquer les zones limitées de l’arête.
Remarque : Le jeu d’outils AutoCAD Mechanical continue de prendre en charge toutes les révisions héritées. Les documents créés dans les versions précédentes peuvent être ouverts, modifiés et enregistrés sans mise à jour selon la norme la plus récente. Lors de l’enregistrement du symbole d’arête dans la nouvelle révision dans un format de fichier plus ancien, le logiciel convertit le symbole d’arête en bloc.
