Mises à jour des révisions des symboles de la norme ANSI

La norme ANSI prend désormais en charge les dernières révisions de la norme ASME Y14.5-2018R (2024) pour le symbole de cadre de tolérance de contrôle d’entité, le symbole cible de référence et le symbole d’identifiant de référence.

Remarque : Le jeu d’outils AutoCAD Mechanical continue de prendre en charge toutes les révisions héritées. Les documents créés dans les versions précédentes peuvent être ouverts, modifiés et enregistrés sans mise à jour selon la norme la plus récente. Lors de l’enregistrement du symbole de cadre de tolérance de contrôle d’entité dans la nouvelle révision dans un format de fichier plus ancien, le symbole de cadre de tolérance de contrôle d’entité est converti en bloc.

Tolérance géométrique

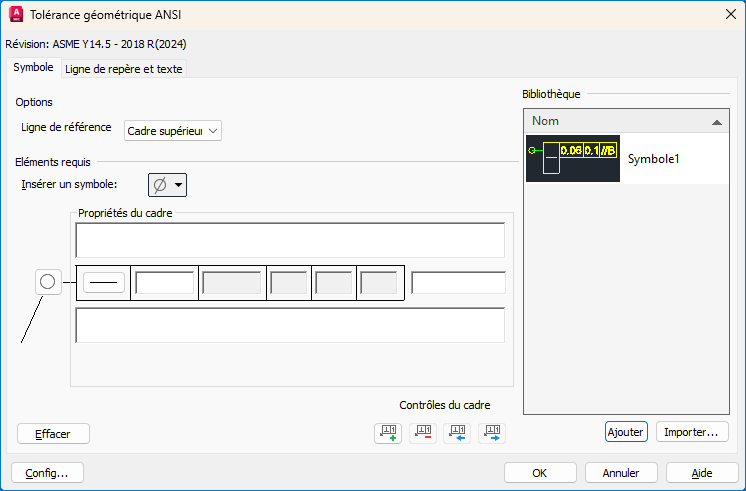

La boîte de dialogue ANSI Tolérance géométrique inclut la dernière révision de la norme, ASME Y14.5-2018R (2024), fournissant la notation et les exigences les plus récentes. La boîte de dialogue prend en charge la fonctionnalité d’images multiples, ce qui permet d’ajouter des images supplémentaires selon les besoins, ainsi qu’un champ pour les notes en ligne. La bibliothèque Insérer des symboles comporte de nouveaux symboles sous la catégorie Symboles supplémentaires.

Référence partielle

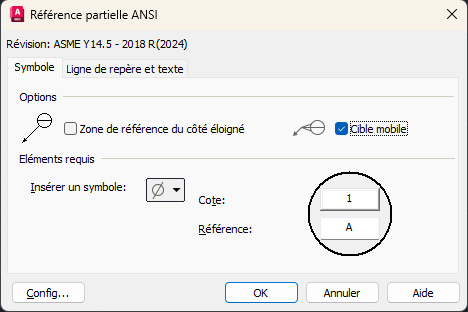

La boîte de dialogue Référence partielle ANSI inclut la dernière révision de la norme ASME Y14.5-2018R (2024). La boîte de dialogue prend désormais en charge une nouvelle option permettant d’insérer un symbole cible mobile.

Identificateur de référence

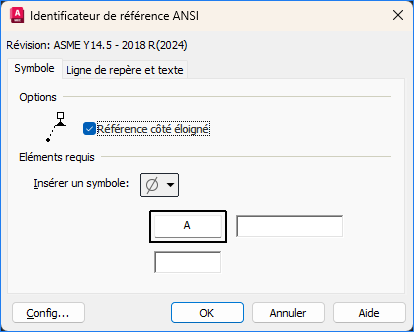

La boîte de dialogue ANSI de l’identificateur de référence inclut la dernière révision de la norme ASME Y14.5-2018R (2024). La boîte de dialogue offre désormais la possibilité d’insérer des symboles sur le côté opposé. Sous Exigences, les champs Note de référence et Note de filetage sont fournis avec l’option Insérer un symbole.
