Le nettoyage de géométrie analyse les dessins pour corriger les erreurs de géométrie courantes.
Le nettoyage de géométrie analyse les dessins pour détecter les erreurs de géométrie courantes, telles que les espaces, les dépassements, les sous-dépassements et les angles mal alignés. Il met en évidence les erreurs directement dans la fenêtre de dessin avec des marqueurs visuels. En outre, le nettoyage de géométrie offre plusieurs options pour chaque erreur, ce qui vous permet de choisir la meilleure solution. Vous pouvez également choisir d’ignorer les suggestions et de conserver la géométrie telle qu’elle a été conçue, si nécessaire. Le nettoyage de géométrie est rapide, visuel et précis.

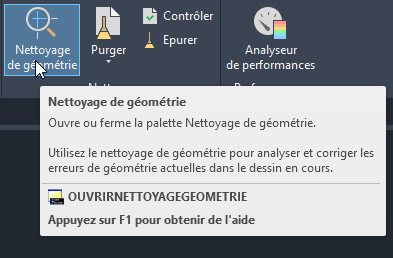

Pour utiliser le nettoyage de géométrie, commencez par ouvrir la palette. Pour ce faire, saisissez OUVRIRNETTOYAGEGEOMETRIE dans l’invite de commande ou, à partir du ruban, cliquez sur l’onglet Gérer > groupe de fonctions Nettoyage > Nettoyage de géométrie.

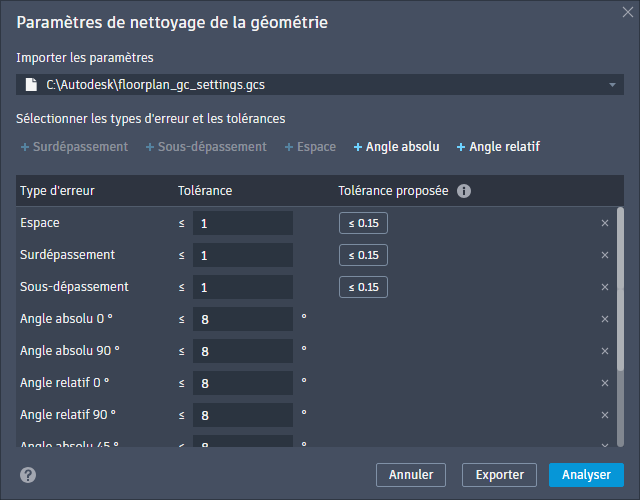

Ensuite, sélectionnez les objets que vous souhaitez analyser. Personnalisez les paramètres en sélectionnant les types d’erreur et en définissant les tolérances à partir de la boîte de dialogue Paramètres de nettoyage de géométrie. Vous pouvez également exporter les paramètres de tolérance et importer des fichiers gabarit pour assurer la cohérence entre les types de dessin ou de projet.

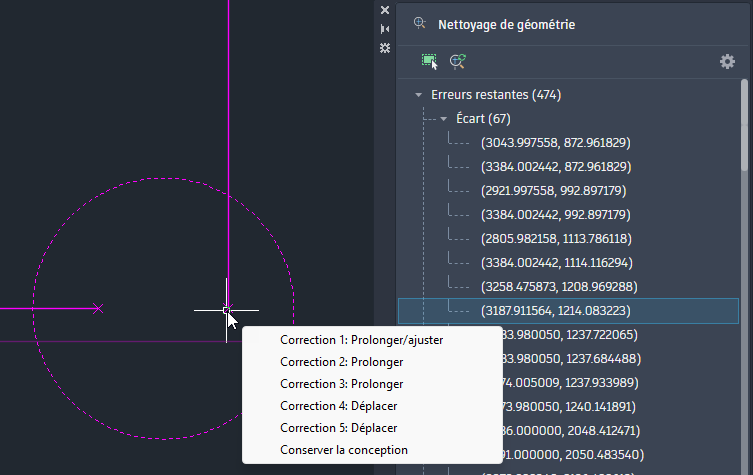

Enfin, passez en revue et corrigez les erreurs trouvées en cliquant dessus. Placer le curseur sur le marqueur visuel affichera les options de correctif, et le survol d’une option de correctif vous permettra de prévisualiser le correctif en temps réel sur la zone de dessin. Cliquez sur une option de correction pour l’appliquer au dessin. Utilisez l’option « Conserver tel quel » pour les cas intentionnels.
Des erreurs géométriques subtiles peuvent perturber votre flux de travail de conception et avoir une incidence sur votre productivité. L’amélioration de la précision des dessins est l’un des principaux avantages de cet outil. Il permet de gagner du temps en rationalisant le processus de nettoyage tout en vous donnant le contrôle sur ce qui est réparé.
Nouvelles commandes
- OUVRIRNETTOYAGEGEOMETRIE : ouvre la palette Nettoyage de géométrie.
- FERMERREVISIONERREURGEOMETRIE : quitte le mode de révision du nettoyage de géométrie.
- FERMERNETTOYAGEGEOMETRIE : ferme la palette Nettoyage de géométrie.
Nouvelles variables système
- GEOMETRYCLEANUPSTATE : indique si la palette Nettoyage de géométrie est ouverte ou fermée.
- GEOMETRYCLEANUPZOOMPAN : contrôle si le fait de cliquer sur un nœud dans l’arborescence de la palette Nettoyage de géométrie effectue un zoom automatique sur les instances en surbrillance.
