Configuration des données d’eau de pluie d’un projet

Sélectionnez les jeux de données de précipitations à utiliser pour l’analyse.

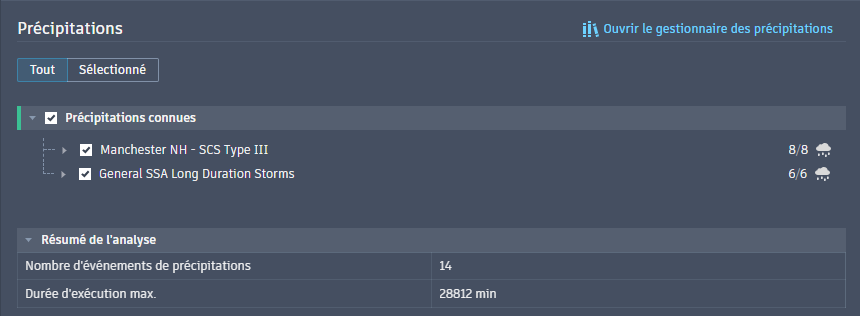

Dans la section Précipitations, sélectionnez le ou les groupes de précipitations à appliquer au système de drainage.

Les valeurs numériques qui s’affichent à droite des groupes de précipitations correspondent au nombre total d’événements sélectionnés parmi le nombre possible d’événements de chaque groupe. Le récapitulatif de l’analyse situé en bas affiche le nombre total d’événements de précipitations appliqués au système de drainage avec la durée maximale d’exécution la plus importante spécifiée pour ces événements.

Pourquoi certaines options ne s’affichent pas pour les eaux de pluie ?

Certaines options sont masquées en raison d’incompatibilités avec les méthodes de ruissellement précédemment sélectionnées pour les bassins versants. Vous ne pouvez pas combiner les méthodes de ruissellement rationnelles et dynamiques. Une validation préliminaire des types de ruissellement sélectionnés a donc lieu au moment où vous ouvrez Drainage Analysis.

• Dans les conceptions de drainage qui utilisent des méthodes de ruissellement dynamiques basées sur un hyétogramme (y compris en cas de sélections mixtes), les bassins versants utilisent des groupes de précipitations connues et basées sur une distribution. Seuls ces deux types de groupes de précipitations sont alors affichés.
• Dans les conceptions de drainage qui utilisent des méthodes de ruissellement rationnelles (modifiées ou non), les bassins versants ont besoin des données de précipitations IDF. Seuls ces types de données sont alors affichés.
• Dans les conceptions de drainage qui utilisent des méthodes mixtes (rationnelles et dynamiques), les bassins versants ne peuvent pas être analysés. Un avertissement s’affiche pour vous inviter à créer des précipitations compatibles, c’est-à-dire que tous les ruissellements des bassins versants de votre conception devront utiliser soit la méthode rationnelle (modifiée ou non), soit la méthode dynamique.

Les méthodes de ruissellement sont définies dans la boîte de dialogue Propriétés du bassin versant de l’onglet Ruissellement.

Sélection d’événements spécifiques dans un groupe de précipitations

Vous pouvez réduire ou cibler plus précisément votre sélection d’événements dans un groupe de précipitations.

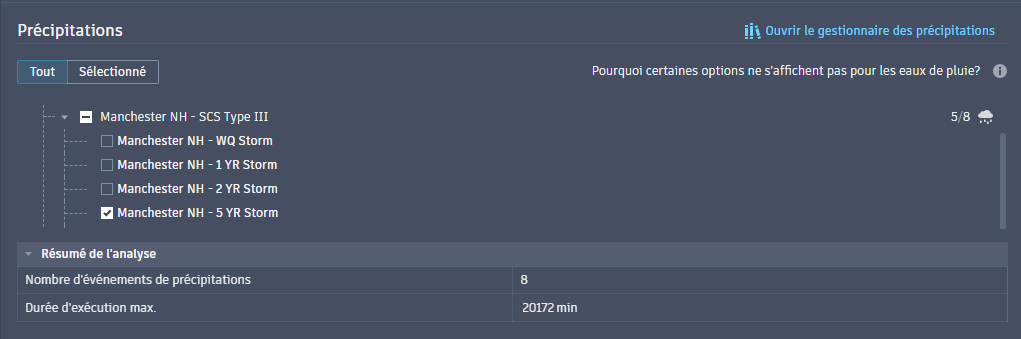

1. Dans la liste, développez le groupe de précipitations contenant les événements de précipitations qui vous intéressent.
2. Sélectionnez/désélectionnez des événements pour affiner l’analyse.
   Remarque : Vous pouvez désélectionner tout un groupe si nécessaire.

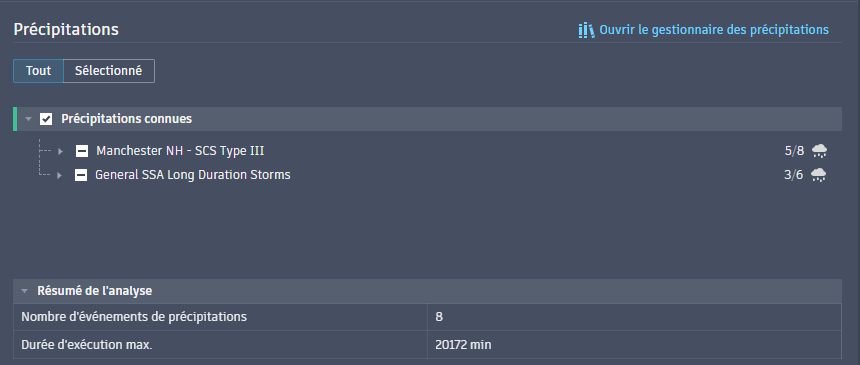

   Si vous observez les chiffres de la sélection d’événements et du récapitulatif de l’analyse, vous remarquerez qu’ils ont changé.


Conseil : Vous pouvez également sélectionner des événements lorsque vous travaillez dans le gestionnaire des précipitations

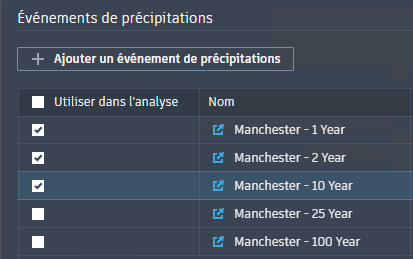

1. Cliquez sur Ouvrir le gestionnaire des précipitations.
2. Dans la liste, sélectionnez le groupe de précipitations contenant les événements de précipitations qui vous intéressent.

3. Sélectionnez Utiliser dans l’analyse pour inclure ces événements dans le groupe.
4. Cliquez sur Enregistrer les modifications.
5. Fermez le gestionnaire des précipitations.
