Familiarisez-vous avec les workflows d’analyse du drainage afin de pouvoir prendre des décisions éclairées lors de la conception des modèles hydrauliques, et d’obtenir ainsi des résultats de haute qualité.
Les outils d’analyse du drainage font partie d’une solution innovante conçue pour répondre aux besoins des concepteurs d’infrastructures tels que vous. Nous comprenons les défis posés par les workflows que vous suivez actuellement pour obtenir des résultats adéquats. Ce nouvel ensemble d’outils est destiné à rendre vos processus d’analyse du drainage aussi simples que possible. Il n’est plus nécessaire de basculer fréquemment entre différents outils et interfaces, ce qui accroît considérablement la productivité.
Ouverture de l’outil d’analyse
- Sélectionnez un élément du système de drainage (par exemple, un bassin versant, une canalisation, un regard ou un bassin).
- Cliquez sur l’onglet Analyser
groupe de fonctions Conception Analyser le système de drainage
.
L’outil Critères d’analyse s’ouvre sous la forme d’une palette dans la zone de dessin.
Reportez-vous au workflow d’analyse du drainage pour continuer.

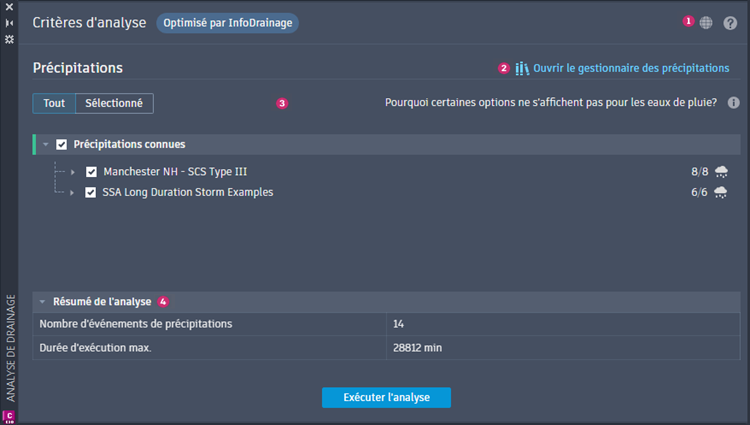

Interface utilisateur de l’outil Critères d’analyse
Le premier écran de l’interface utilisateur dans l’outil Critères d’analyse permet de spécifier des données d’eau de pluie pour tester le système de drainage actuel. Si aucun groupe de précipitations n’a été configuré dans le projet, l’interface vous permettra uniquement d’ouvrir le gestionnaire des précipitations. En effet, le processus d’analyse ne pourra pas démarrer sans données d’eau de pluie.
- Paramètres de région de serveur. Définit un serveur rattaché à une zone géographique précise pour le traitement cloud. En savoir plus.
- Gestionnaire des précipitations. Ouvre le gestionnaire des précipitations pour permettre la modification et la sélection d’événements de précipitations précis. En savoir plus.
- Groupes de précipitations du projet. Liste les groupes de précipitations actuellement configurés que vous pouvez appliquer pour tester le système de drainage. En savoir plus.
- Récapitulatif de l’analyse. Affiche le nombre total d’événements de précipitations appliqués au système de drainage avec la durée maximale d’exécution la plus importante spécifiée pour ces événements.
