Vous pouvez ajouter des données variables de précipitations IDF pour tester et analyser votre système de drainage.
Les données IDF définissent la relation entre l’intensité (ou la profondeur) des précipitations et la durée des précipitations pour différentes périodes de retour (ou fréquence).
Important : Si vous souhaitez utiliser les données IDF dans votre analyse du drainage, tous les bassins versants de votre conception devront utiliser la méthode de ruissellement rationnelle ou rationnelle modifiée. Si un bassin versant inclut des méthodes de ruissellement dynamiques, les jeux de données de précipitations IDF ne seront pas disponibles. Pour en savoir plus, reportez-vous à la rubrique Configuration des données d’eau de pluie d’un projet.
- Dans l’espace de travail Critères d’analyse, cliquez sur Ouvrir le gestionnaire des précipitations.
-
Dans le gestionnaire des précipitations, cliquez sur la mosaïque IDF. L’éditeur Création IDF s’ouvre.
- Dans le champ Nom, entrez un nom unique pour le groupe de précipitations.
Remarque : Vous devez ajouter au moins une durée des précipitations pour pouvoir enregistrer le groupe de précipitations.
Importation d’un jeu de données IDF
Il est possible de créer plusieurs courbes de précipitations IDF pour différentes périodes de retour en spécifiant des valeurs d’intensité (ou de profondeur) des précipitations pour différentes durées de précipitations.
- Cliquez sur
pour importer les fichiers de données IDF. Les fichiers pris en charge sont les suivants :
- fichier personnalisés (.csv)
- fichier NOAA (*.csv)
- fichier Hydraflow IDF (.idf)
- fichier SSA IDF (.idfdb)

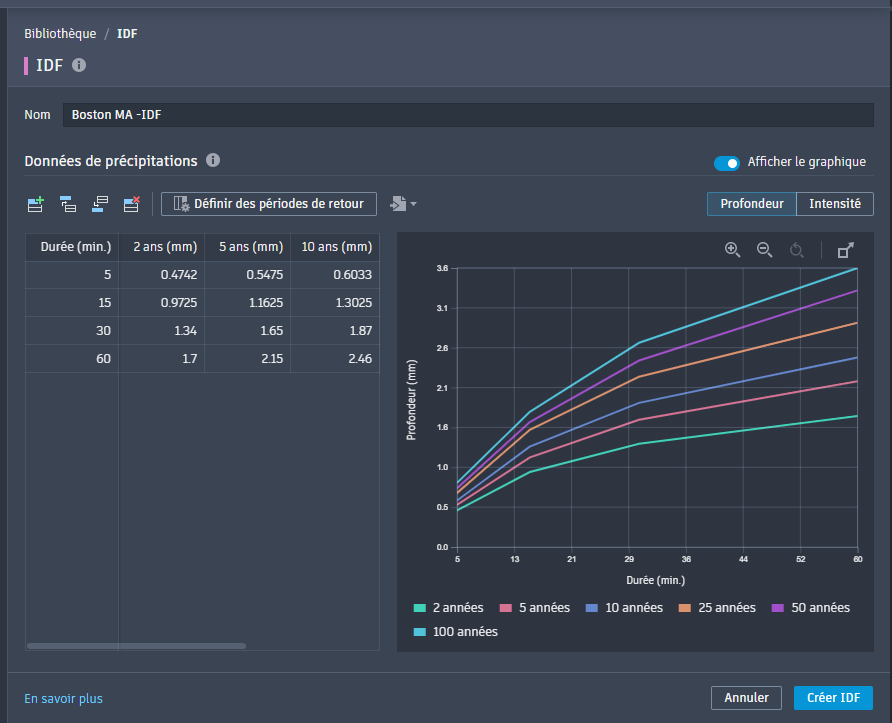

- Les données sont ensuite présentées sous forme de table et d’un graphique en courbe IDF.
Remarque : Utilisez le bouton Afficher le graphique pour masquer et afficher le graphique en courbe.
La table et le graphique en courbe IDF peuvent afficher soit les données de hauteur, soit les données d’intensité. Celles-ci reprennent les unités définies sur le dessin source.
Remarque : Il doit y avoir au moins deux entrées contenant l’incrément en minutes et la hauteur de pluie correspondante en pouces (ou en millimètres, selon les unités du dessin). - Cliquez sur Créer IDF pour ajouter le groupe de données de précipitations IDF à la liste des précipitations.
Modification de groupes IDF
- Dans la liste des données IDF, sélectionnez le groupe à modifier. L’éditeur IDF s’affiche.
- Pour ajouter ou supprimer d’autres lignes de durée au groupe :
Ajouter une ligne. Ajoute une ligne de durée au bas du groupe IDF.
Insérer une ligne au-dessus. Ajoute une ligne de durée au-dessus de la ligne sélectionnée.
-
Insérer une ligne en dessous. Ajoute une ligne de durée sous la ligne actuellement sélectionnée.
Supprimer la ligne. Supprime la ligne sélectionnée.
- Pour ajouter, modifier ou supprimer des colonnes de périodes de retour, cliquez sur Définir une période de retour
. L’éditeur Définir des périodes de retour affiche les éléments suivants :
- Dans le champ Entrer le nombre d’années, entrez un nombre représentant la durée en années de la période de retour, puis cliquez sur Ajouter.
- Pour modifier ou supprimer une période de retour, cliquez sur l’icône
correspondante. Sélectionnez ensuite Enregistrer pour accepter les modifications apportées à la période.
- Cliquez sur Enregistrer les modifications pour accepter les modifications apportées au jeu de données IDF.
