Az aktuális rajzba bármilyen rajzfájlt csatolhat külső referenciaként vagy xrefként.
A csatolt xrefek egy adott rajzfájl modellterére mutató hivatkozások. A hivatkozott rajzban bekövetkezett minden változás a rajz megnyitását, illetve az xref ismételt betöltését követően automatikusan megjelenik az aktuális rajzban. A csatolt xrefek nem növelik jelentős mértékben az aktuális rajz méretét.
Hivatkozott rajzok használatával a következőket teheti:
- Összehangolhatja saját munkáját a többiekével a rajzban a munkacsoport más rajzaira való hivatkozásokkal a többi felhasználó által végzett módosítások folyamatos követéséhez. A részegységek rajzaiból egy mesterrajzot is összeállíthat, amely a projekt előrehaladtával folyamatosan változik.
- Győződjön meg arról, hogy a hivatkozott rajz legfrissebb verziója van megjelenítve. Egy rajz megnyitásakor a program minden hivatkozott rajzot automatikusan újra betölt, így a rajz a hivatkozott rajzfájl legutóbbi állapotát fogja tükrözni.
- Megtartható a fóliák, méretezési stílusok, szövegstílusok és más elnevezett elemek neve a rajzban, elkülönítve a hivatkozott rajzok hasonló elemeitől.
- Korlátlanul összevonhat (összefűzhet) csatolt hivatkozott rajzokat az aktuális rajzzal, amikor a projekt elkészült, és archiválásra kész.
Módszerek az xrefek csatolásához
Xrefeket többféleképpen is csatolhat.
- Kattintson a következőre:
.
- A parancssorba írja be a KÜLSŐREFERENCIÁK parancsot.
- Írja be a parancssorba az XILLESZT parancsot.
A Külső referenciák paletta használatakor javasolt az Automatikus elrejtés bekapcsolása vagy a paletta horgonyzása. A program a külső referencia beszúrási pontjának megadásakor automatikusan elrejti a palettát.
A DesignCenter™ segítségével is csatolhat xrefeket rajzokhoz. Használja a DesignCenter eszközt egyszerű csatolásokhoz, a külső referenciák és azok leírásainak megtekintéséhez és húzással történő gyors elhelyezéshez. Xrefet a DesignCenter ablakból áthúzással vagy a helyi menü Csatolás Xrefként parancsával csatolhat.
Xrefek útvonalának kezelése és frissítése
Az xref helyét meghatározó mentett útvonal lehet egy relatív (részlegesen meghatározott) útvonal, teljes útvonal vagy semmi. Az elérési útvonal alapértelmezés szerint Relatív típusú. A REFPATHTYPE rendszerváltozó használatával módosíthatja az elérési útvonal alapértelmezett típusát. Ha a gazdarajz még nincs mentve, a mentett útvonal oszlopban megjelenik a teljes elérési útvonal, a gazdarajz mentéséig egy csillag előtaggal, amely azt jelzi, hogy a mentéskor az módosulni fog. A fájl mentése előtt egy új, Függőben lévő relatív elérési útvonal nevű, írásvédett tulajdonság jelenik meg a Külső referenciák paletta Részletek lapján. A fájl mentésekor a függőben lévő relatív elérési útvonal tulajdonság el lesz távolítva.
Ha xrefet csatol a rajzhoz, a fájl áthelyezésekor vagy átnevezésekor az útvonal hibássá válhat. A hiányzó xreffel rendelkező rajz megnyitásakor az alábbi módszerek valamelyikével frissítheti az útvonalat:
- Manuálisan, az xref új mentett útvonalának megadásával
- Az xref javasolt útvonalának elfogadásával egy olyan rajzban, amely egy Forma Data Management tárolt Autodesk-projekt része
Csatolt xrefekkel kapcsolatos értesítések fogadása
Az xrefek rajzhoz csatolásakor egy xref ikon jelenik meg az állapotsorban.
Ha egy vagy több xref nem található, felkiáltójel jelenik meg az Xref ikonon. Ha az Xref ikonra kattint, megjelenik a Külső referenciák paletta.
Hivatkozott rajzok leválasztása
Ha teljesen el szeretné távolítani az xrefet a rajzból, akkor törlés helyett válassza a leválasztást. A leválasztást követően az xref és a hozzá kapcsolódó összes információ (például a fóliadefiníció) el lesz távolítva a rajzból.
Ha a gazdarajzban beágyazott xrefek találhatóak, a beágyazás helyén kell megnyitnia és leválasztania az adott xrefet, ne pedig a gazdarajzból próbálja leválasztani azt. A Külső referenciák paletta Fa nézetén megtekintheti a csatolt xrefek közötti kapcsolatokat.
Külső referenciák kiemelése rajzban

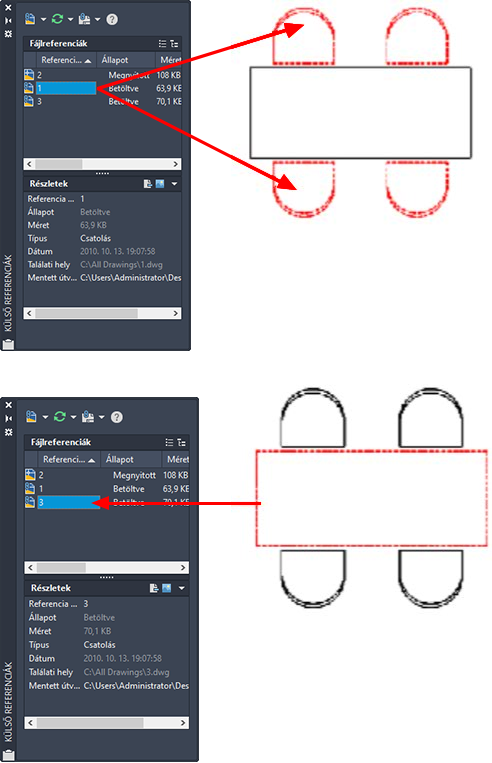

Összetett rajzban adott külső referencia megkereséséhez jelöljön ki egy elemet a Külső referenciák palettán, hogy a program kiemelje annak összes látható példányát a rajzban. Ugyanez a másik irányban is működik: a rajzban kijelölt külső hivatkozás nevét a program kiemeli a Külső referenciák palettán.
Összetett rajzban egy adott külső referencia megkereséséhez jelöljön ki egy elemet a Referenciakezelő palettán, hogy a program kiemelje annak összes látható példányát a rajzban. Ugyanez a másik irányban is működik: a rajzban kijelölt külső hivatkozás nevét a program kiemeli a Referenciakezelő palettán.
A hivatkozott fóliák tulajdonságainak módosítása
Az xref fóliáinak láthatóságát, színét, vonaltípusát és más tulajdonságait is vezérelheti, a változásokat pedig ideiglenessé vagy véglegessé is teheti az aktuális rajzban. Ha a VISRETAIN rendszerváltozó értéke 0, ezek a változtatások csak az aktuális rajzolási munkamenetre vonatkoznak. Ezeket elveti a program, ha lezárja a rajzolási munkamenetet, illetve újratölti vagy leválasztja az xrefet.
A xref halványítási szintjét is vezérelheti. Az XDWGFADECTL rendszerváltozó határozza meg a halványítási arányt a rajzban szereplő összes xrefhez.
Aktuális fólia felülírása
Alapértelmezés szerint az összes új objektum az aktuális fólián jön létre. Új xref objektumokhoz megadhat egy alapértelmezett réteget, amely különbözik a jelenlegi rétegtől, a réteget az XREFLAYER rendszerváltozóval megadva. Ennek a rétegnek a fagyasztása kikapcsolja az xref összes objektumának láthatóságát, függetlenül az xref réteg beállításaitól.
Xrefek vágási határvonalai
A rajzok tartalmazhatnak vágott xrefeket. Ha meg akarja tekinteni a kivágási határvonalat, bekapcsolhatja az XCLIPFRAME rendszerváltozót.
