Megnyitja a Geometriai letisztázás palettát, amelyen megjelennek az aktuális rajz lehetséges térközzel, túlnyúlással, hézaggal és szöggel kapcsolatos hibái.
A Geometriai letisztázás paletta eszközeivel objektumokat jelölhet ki, beállításokat konfigurálhat, hibafelismerést futtathat, valamint áttekintheti vagy kijavíthatja az észlelt geometriai hibákat. A paletta használatával megőrizheti a rajzok pontosságát és kijavíthatja a gyakori rajzolási hibákat.
Opciók
Az alábbi lehetőségek jelennek meg.
- Objektumok kiválasztása
-
Meghatározza, hogy a program a rajz mely objektumaiban keressen geometriai hibákat.
- Ismételt vizsgálat
-
Az aktuális beállításoknak megfelelően geometriai hibákat keres az aktuális rajzban vagy kijelölésben.
- Beállítások
-
Megnyitja a Geometriai letisztázás beállításai párbeszédpanelt, ahol konfigurálhatja a keresendő hibatípusokat és beállíthatja a tűréseket.

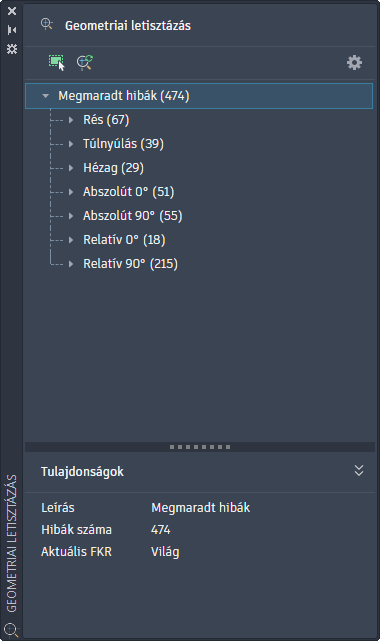

- Megmaradt hibák
-
Fa nézetbe rendezve megjeleníti az aktuális rajz vagy a kijelölt tartalmak összes észlelt hibáját. A hibatípusok a következők lehetnek: térköz, túlnyúlás, hézag, abszolút szög és relatív szög.
- Tulajdonságok panel
-
Megjeleníti a kiválasztott hiba tulajdonságait.
