Változó IDF-csapadékadatok hozzáadásával tesztelheti és elemezheti a vízelvezetési rendszert.
Az IDF-adatok meghatározzák a csapadék intenzitása (vagy mélysége) és a csapadék időtartama közötti kapcsolatot a különböző visszatérési időszakok (vagy gyakoriság) esetében.
Fontos: Az IDF-adatok vízelvezetési elemzéshez való használatához a tervben szereplő összes vízgyűjtőt racionális vagy módosított racionális lefolyási módszerekkel kell megadni. Ha bármely vízgyűjtő dinamikus lefolyási módszereket tartalmaz, az IDF-csapadék-adatkészletek nem lesznek elérhetők. További információ: Csapadékadatok megadása egy projekthez.
- Az Elemzési kritériumok munkaterületen kattintson a Csapadékkezelő megnyitása elemre.
-

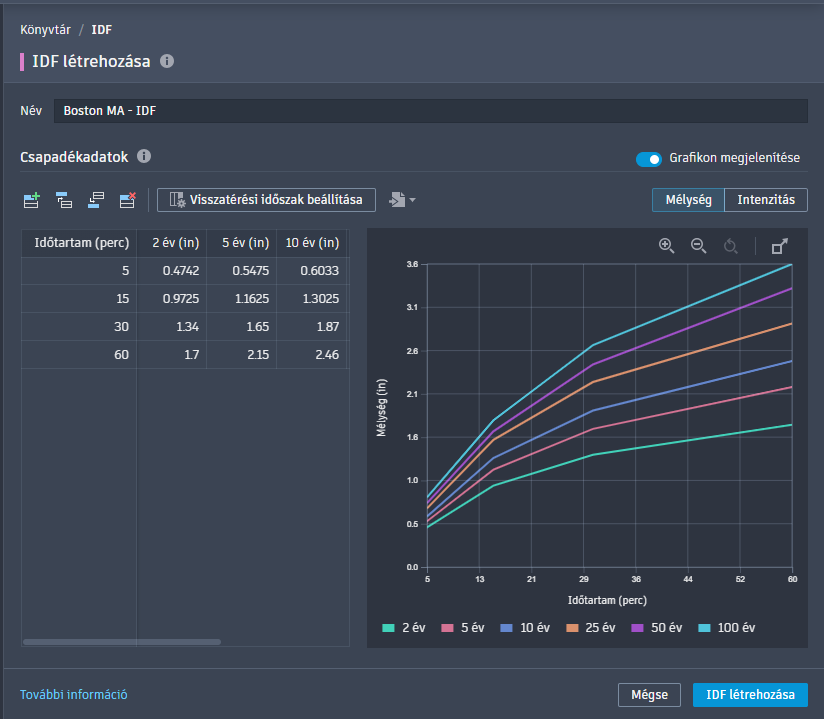

A Csapadékkezelőben kattintson az IDF csempére. Megnyílik az IDF létrehozása szerkesztő.
- A Név mezőben adja meg a csapadékkészlet egyedi nevét.
Megjegyzés: Legalább egy csapadék-időtartamot meg kell adni a csapadékkészlet mentése előtt.
IDF-adatkészlet importálása
Több IDF-csapadékgörbe hozható létre a különböző visszatérési időszakokhoz, ha megadja a csapadék intenzitásának (vagy mélységének) értékeit a különböző csapadék-időtartamok esetében.
- IDF-adatfájlok importálásához kattintson a következőre:
. A támogatott fájlok a következők:
- Egyéni fájl (.csv)
- NOAA-fájl (.csv)
- Hydraflow IDF-fájl (.idf)
- SSA IDF-fájl (.idfdb)
- Ezután az adatok táblázat és IDF-diagram formájában jelennek meg.
Megjegyzés: Használja a Grafikon megjelenítése gombot a diagram elrejtéséhez és megjelenítéséhez.
A táblázat és az IDF-diagram a Mélység vagy az Intenzitás adatait tudja megjeleníteni. Az adatok a forrásrajzban megadott mértékegységekkel jelennek meg.
Megjegyzés: Legalább 2 olyan bejegyzésnek kell lennie, amely tartalmazza a percenkénti növekményt és a hozzá tartozó egybeeső csapadékmélységét hüvelykben (vagy milliméterben, a rajz mértékegységeitől függően). - Kattintson az IDF létrehozása elemre, ha IDF-csapadék-adatkészletet szeretne hozzáadni a Csapadéklistához.
IDF-készletek módosítása
- Az IDF-adatlistában válassza ki a módosítani kívánt készletet. Megjelenik az IDF-szerkesztő.
- További időtartamsorok hozzáadása a készlethez vagy törlése a készletből:
Új sor hozzáadása. Hozzáad egy új időtartamsort az IDF-készlet aljához.
Sor beszúrása fölé. Hozzáad egy új időtartamsort az aktuálisan kiválasztott sor fölé.
-
Sor beszúrása alá. Hozzáad egy új időtartamsort az aktuálisan kiválasztott sor alá.
Sor törlése. Törli az aktuálisan kiválasztott sort.
- Visszatérési időszak oszlopainak hozzáadásához, szerkesztéséhez vagy törléséhez kattintson a Visszatérési időszak beállítása
elemre. A Visszatérési időszakok beállítása szerkesztő megjeleníti a következőket:
- Az Adja meg az évek számát mezőben adjon meg egy számot, amely a visszatérési időszak évben megadott időtartamát jelöli, majd kattintson a Hozzáadás gombra.
- Egy visszatérési időszak törléséhez vagy szerkesztéséhez kattintson a hozzá tartozó
elemre. A visszatérési időszakok módosításainak mentéséhez kattintson a Mentés gombra.
- Kattintson a Módosítások mentése gombra az IDF-adatkészlet módosításainak elfogadásához.
