Aggiungere dati variabili Precipitazioni IDF per verificare e analizzare un sistema di drenaggio.
I dati IDF definiscono la relazione tra l'intensità (o la profondità) delle precipitazioni e la loro durata per diverse durate ciclo (o frequenza).
Importante: Per utilizzare i dati IDF per l'analisi dei drenaggi, tutti gli scorrimenti nella progettazione devono essere specificati con metodi di scorrimento razionali o razionali modificati. Se un drenaggio contiene metodi di scorrimento dinamici, i gruppi di dati delle precipitazioni IDF non saranno disponibili. Per ulteriori informazioni, vedere Come specificare i dati delle precipitazioni per un progetto.
- Nell'area di lavoro Criteri di analisi, fare clic su Apri Gestione pioggia.
-

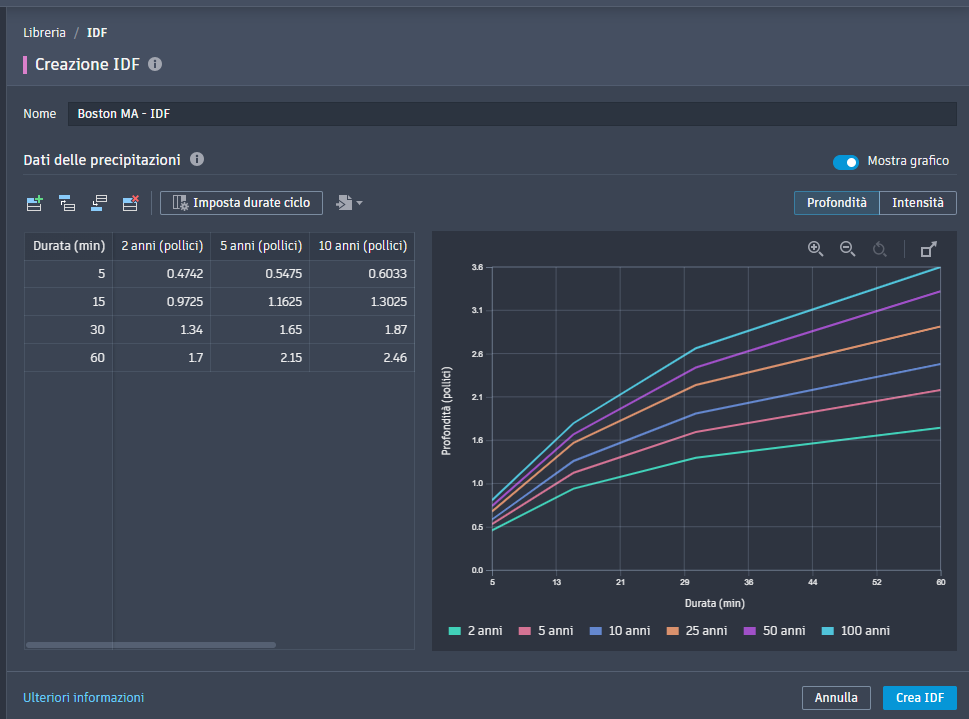

In Gestione pioggia, fare clic sul riquadro IDF. Viene aperto l'editor Creazione IDF.
- Nel campo Nome, immettere un nome univoco per il gruppo pioggia.
Nota: È necessario immettere almeno una durata della pioggia prima di poter salvare il gruppo pioggia.
Come importare un set di dati IDF
È possibile creare più curve delle precipitazioni IDF per diverse durate ciclo specificando i valori di intensità (o profondità) della pioggia per durate della pioggia diverse.
- Fare clic su
per importare i file di dati IDF. I file supportati sono i seguenti:
- File personalizzato (.csv)
- File NOAA (.csv)
- File IDF Hydraflow (.idf)
- File IDF SSA (.idfdb)
- I dati vengono quindi presentati in una tabella e in un grafico della curva IDF.
Nota: Utilizzare il pulsante Mostra grafico per nascondere e visualizzare il grafico della curva.
La tabella e il grafico della curva IDF possono visualizzare i dati di profondità o di intensità. I dati vengono visualizzati utilizzando le unità definite nella Carta di origine.
Nota: Devono essere presenti almeno 2 voci contenenti l'incremento dei minuti e la relativa profondità di pioggia in pollici (o millimetri, a seconda delle unità della Carta). - Fare clic su Crea IDF per aggiungere il set di dati pioggia IDF all'Elenco pioggia.
Come modificare i gruppi IDF
- Nell'elenco Dati IDF, selezionare il gruppo da modificare. Viene visualizzato l'editor IDF.
- Come aggiungere o eliminare altre righe della durata per il gruppo:
Aggiungi nuova riga. Aggiunge una nuova riga della durata nella parte inferiore del gruppo IDF.
Inserisci riga in alto. Aggiunge una nuova riga della durata sopra la riga attualmente selezionata.
-
Inserisci riga in basso. Aggiunge una nuova riga della durata sotto la riga attualmente selezionata.
Elimina riga. Elimina la riga attualmente selezionata.
- Per aggiungere, modificare o eliminare colonne della durata ciclo, fare clic su Imposta durate ciclo
. Nell'editor Imposta durate ciclo viene visualizzato quanto segue:
- Nel campo Immettere il numero di anni, immettere un numero che rappresenti la durata in anni della durata ciclo, quindi fare clic su Aggiungi.
- Per modificare o eliminare una durata ciclo, fare clic sul
corrispondente. Fare clic su Salva per accettare le modifiche apportate alle durate ciclo.
- Fare clic su Salva modifiche per accettare le modifiche al set di dati IDF.
