[ジオメトリのクリーンアップ]を使用すると、図面をスキャンして一般的なジオメトリのエラーを修正できます。
[ジオメトリのクリーンアップ]は、図面をスキャンして、ギャップ、オーバーシュート、アンダーシュート、角度の不揃いなど、一般的なジオメトリのエラーを見つけます。視覚的なマーカーを使用して、作図ウィンドウでエラーが直接ハイライト表示されます。さらに、[ジオメトリのクリーンアップ]には、エラーごとにいくつかのオプションが用意されているため、最適な修正を選択することができます。また、必要に応じて提案を無視し、ジオメトリを設計どおりに保持することもできます。[ジオメトリのクリーンアップ]は高速で、視覚的で、正確です。

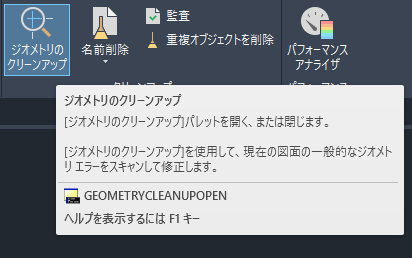

[ジオメトリのクリーンアップ]を使用するには、まずパレットを開きます。これを行うには、コマンド プロンプトに対して GEOMETRYCLEANUPOPEN と入力するか、リボンから[管理]タブ > [クリーンアップ]パネル > [ジオメトリのクリーンアップ]をクリックします。

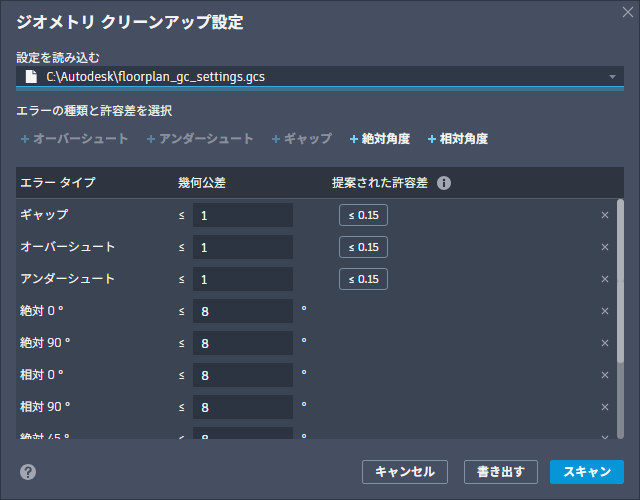

次に、スキャンするオブジェクトを選択します。エラー タイプを選択し、[ジオメトリのクリーンアップ設定]ダイアログ ボックスで許容差を設定して、設定をカスタマイズします。許容差の設定を書き出したり、テンプレート ファイルを読み込んで、図面タイプまたはプロジェクト タイプ間で一貫性を保つこともできます。

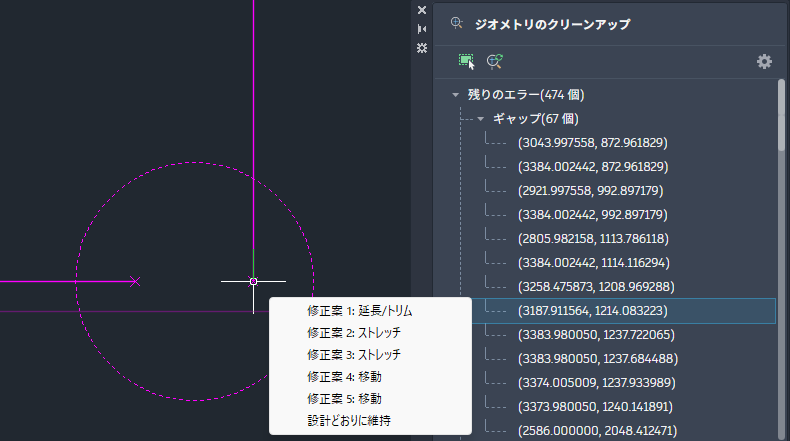

最後に、見つかったエラーをクリックして確認し、修正します。表示マーカーにカーソルを合わせると修正オプションが表示され、修正オプションにカーソルを合わせると、キャンバス上でリアルタイムに修正をプレビューできます。修正オプションをクリックして図面に適用します。意図的なケースの場合は[設計どおりに維持]を使用します。
微妙なジオメトリのエラーは、デザインのワークフローを中断し、生産性に影響を与える可能性があります。図面の精度が向上することは、このツールの主な利点の 1 つです。修正項目をコントロールでき、クリーンアップ プロセスを合理化して時間を節約できます。
新しいコマンド
- GEOMETRYCLEANUPOPEN[ジオメトリのクリーンアップを開く]: [ジオメトリのクリーンアップ]パレットを開きます。
- GEOMETRYERRORREVIEWCLOSE[エラー プレビューを閉じる]: [ジオメトリのクリーンアップ]の確認モードを終了します。
- GEOMETRYCLEANUPCLOSE[ジオメトリのクリーンアップを閉じる]: [ジオメトリのクリーンアップ]パレットを閉じます。
新しいシステム変数
- GEOMETRYCLEANUPSTATE: [ジオメトリのクリーンアップ]パレットが開いているか閉じているかを示します。
- GEOMETRYCLEANUPZOOMPAN: [ジオメトリのクリーンアップ]パレットのツリー ビューでノードをクリックしたときに、ハイライト表示されているインスタンスに自動ズームするかどうかをコントロールします。
